曲柄滑块式快速返回往复运动机构设计

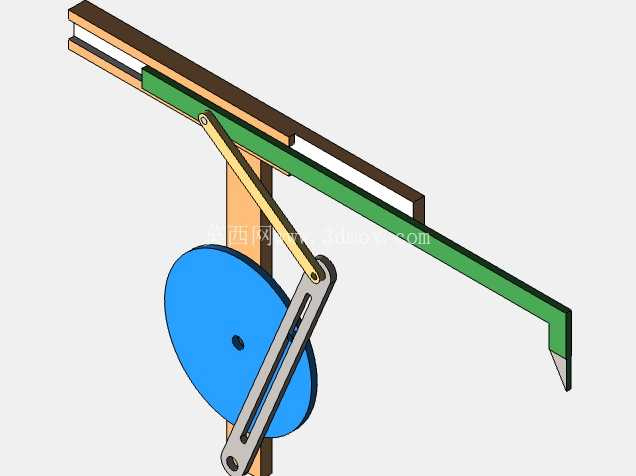

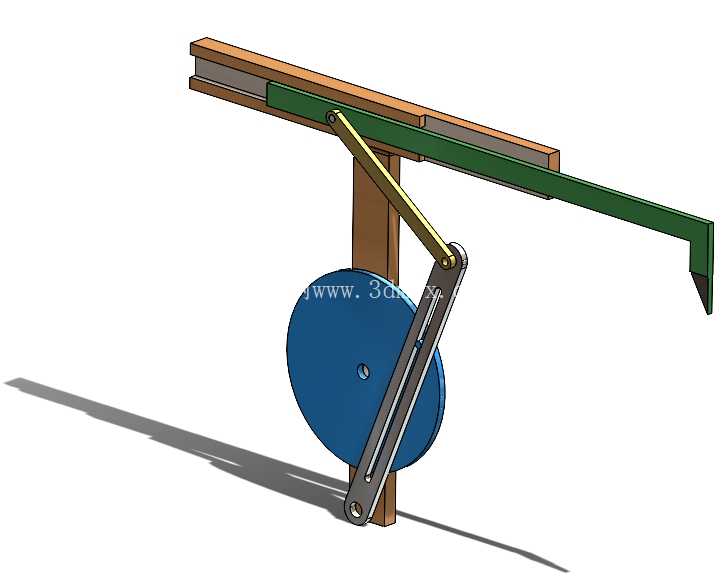

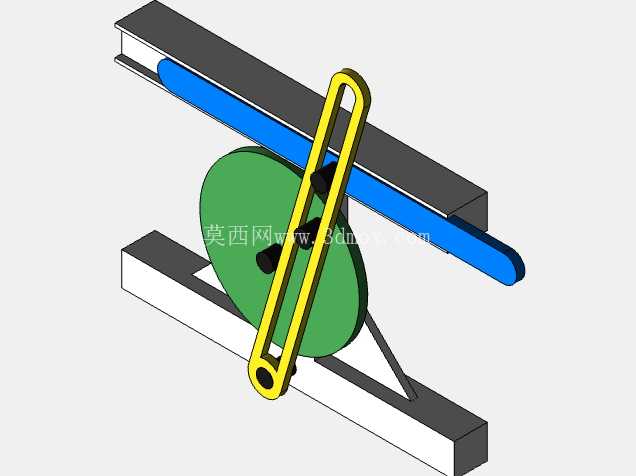

这套往复运动执行机构，核心依托曲柄滑块的变异构型实现工作行程匀速进给、回程快速复位的运动特性，在轻工送料、小型冲压、表面涂覆、工件分拣等需要短周期往复直线动作的工位上适配性极强。很多一线设备调试人员都有体会，普通对心曲柄滑块的往返行程耗时完全一致，空回程占用了近一半的设备运行周期，单位时间内的有效作业频次很难提上去，而这套偏置式的快速返回构型，就是针对这个痛点做的结构优化。

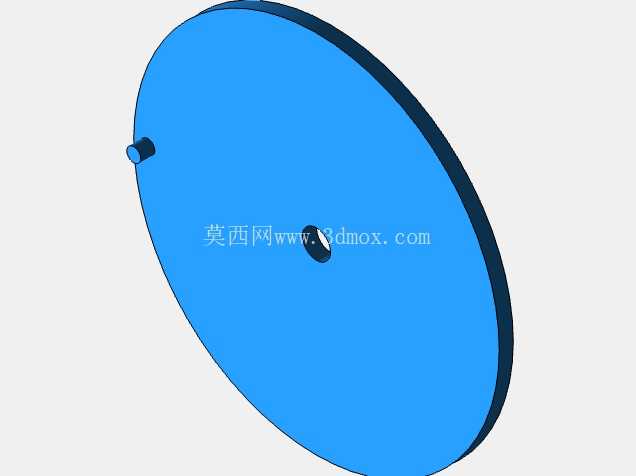

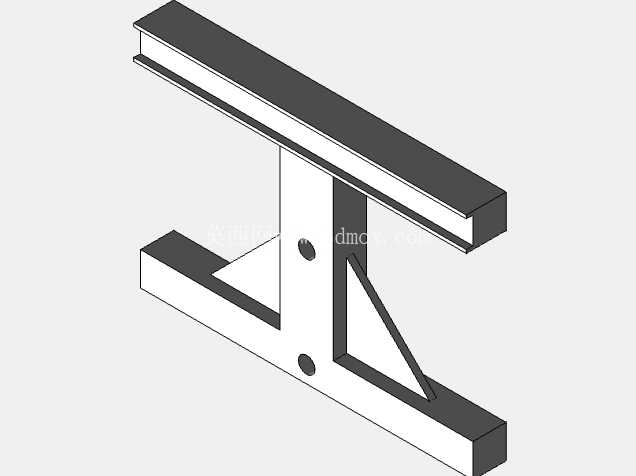

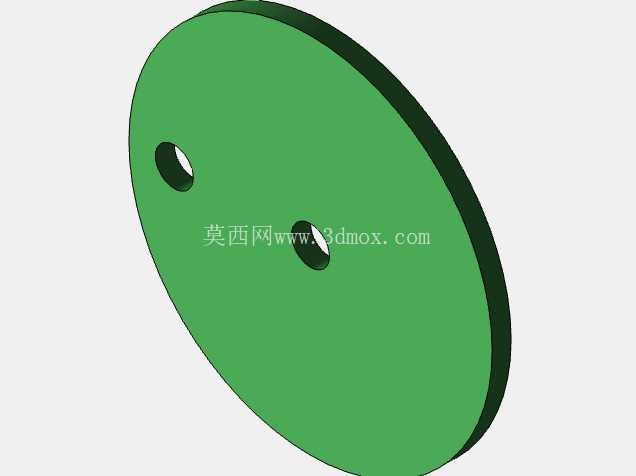

从实际安装边界来看，整套机构的横向安装跨度控制在420mm以内，竖直方向从安装基准面到滑块导轨顶面的高度为185mm，驱动轮的中心距安装基准面高度为110mm，不需要额外做加高支架就能直接固定在常规型材工作台面上。驱动端采用单圆盘曲柄设计，曲柄销的偏心距可以根据实际行程需求在30mm到60mm区间调整，对应滑块的有效工作行程范围在90mm到170mm之间，调整时只需要松开曲柄销的锁紧螺母，沿圆盘上的长槽滑动到对应刻度位置再锁紧即可，不需要拆解整套连杆结构，现场换型调试的效率很高。

设计这套结构的时候，首先要核算的是极位夹角的取值，极位夹角过小的话快速返回的特性不明显，过大则会导致回程阶段的加速度突变太剧烈，运行时的冲击振动会直接传导到执行端，影响加工或送料精度，这套构型把极位夹角控制在22度左右，工作行程的平均速度和回程平均速度的比值大概在1:1.4，既保证了空回程的时间压缩比例，也把回程阶段的最大加速度控制在常规连杆构件的许用应力范围内，不需要额外做动平衡处理就能在120转每分钟的输入转速下平稳运行。

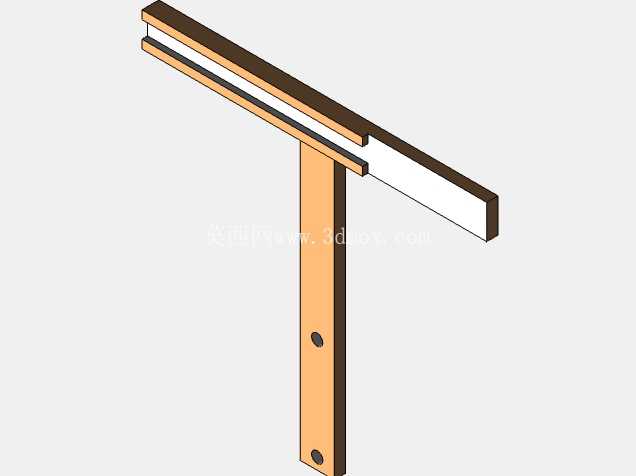

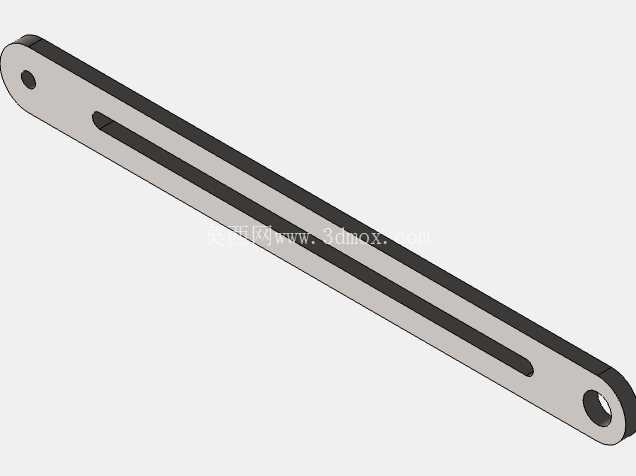

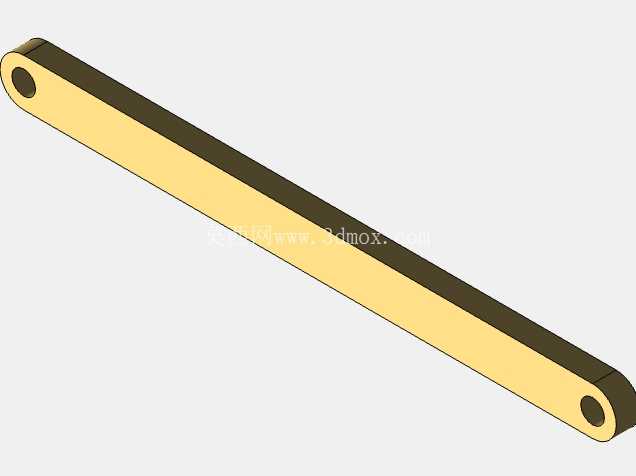

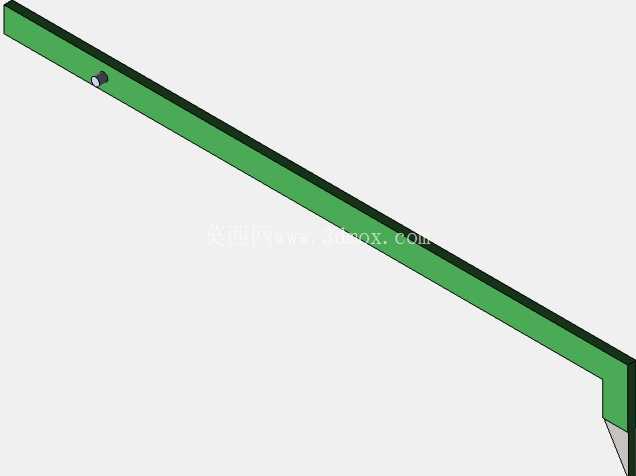

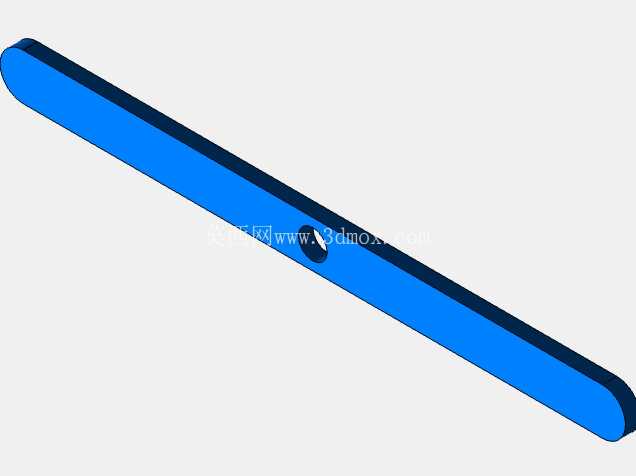

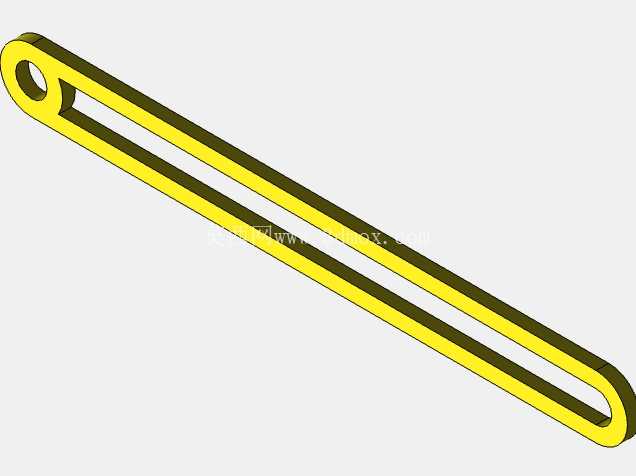

连杆和滑块的连接端采用了带自润滑衬套的铰接结构，长期运行不需要频繁加注润滑脂，维护成本很低。导轨部分采用的是矩形截面的滑动导轨，导向长度是滑块宽度的2.2倍，侧向间隙可以通过侧面的紧定螺钉微调，即使承受一定的侧向载荷也不会出现卡滞现象。很多新手在做这类机构建模的时候容易忽略连杆的运动干涉问题，这套结构在铰接点的位置做了错位处理，曲柄圆盘、长连杆、摆杆三个运动构件在整个运动周期内都不会出现实体碰撞，在建模阶段就已经做了全行程的干涉检查，所有铰接处的转动间隙都预留了0.2mm的装配余量，按照常规的机加工公差生产就能顺利装配，不需要额外修配。

从动力匹配的角度来说，这套机构只需要搭配60W的减速电机就能驱动，输入端直接和曲柄圆盘的中心轴通过键连接即可，不需要额外加联轴器或者减速齿轮组，整体的结构非常紧凑。在实际应用场景中，如果是用在小型冲床的送料工位，可以在滑块端部加装真空吸盘或者气动夹爪，工作行程阶段匀速把工件送到模具位置，回程阶段快速退回等待下一个工件，相比普通的气缸送料，这套纯机械结构的动作一致性更好，不会因为气压波动出现送料位置偏差；如果用在丝网印刷的刮墨工位，工作行程的匀速特性可以保证刮墨压力均匀，印刷厚度一致，快速回程又能缩短单次印刷的周期，提升整体生产效率。

另外要注意的是，安装的时候要保证曲柄圆盘的回转平面和滑块的运动方向处于同一垂直平面内，偏差不能超过0.5mm，否则会在连杆处产生附加的侧向弯矩，加速铰接衬套的磨损。整套机构的所有构件都采用等强度设计，连杆的截面尺寸按照最大载荷的1.5倍安全系数核算，即使出现瞬时过载也不会出现构件断裂的情况。导轨的安装面平面度要求控制在0.1mm以内，如果安装面的平面度超差，会导致滑块运行阻力增大，严重时会出现卡死现象。在做运动仿真的时候，可以给所有铰接副添加摩擦系数，模拟实际运行时的阻力情况，核算需要的输入扭矩，为电机选型提供准确的依据。
