MP1584EN可调直流降压电源模块

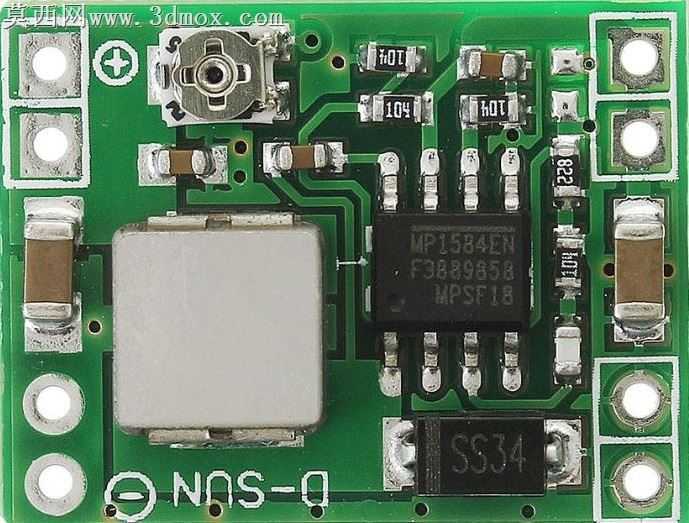

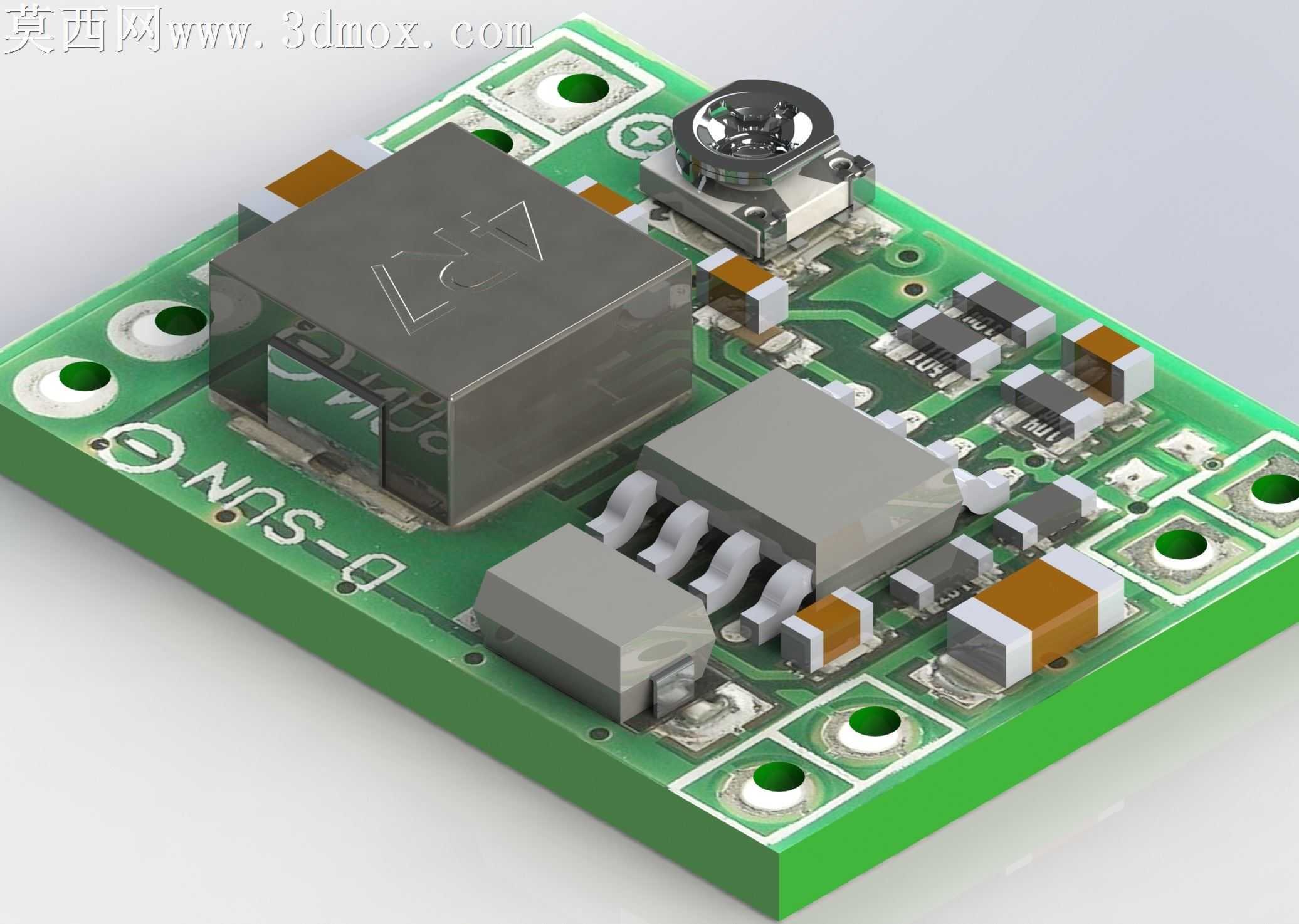

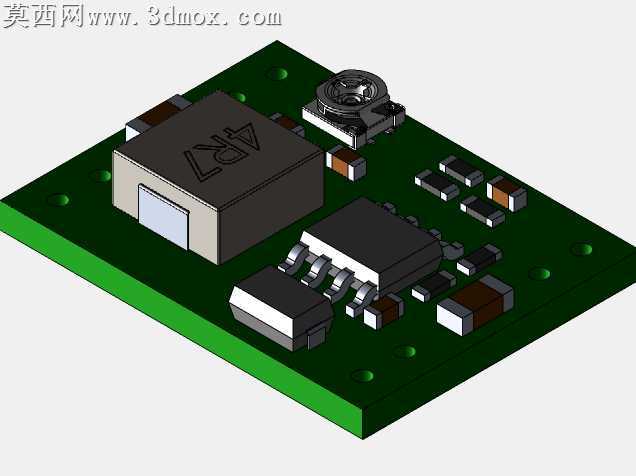

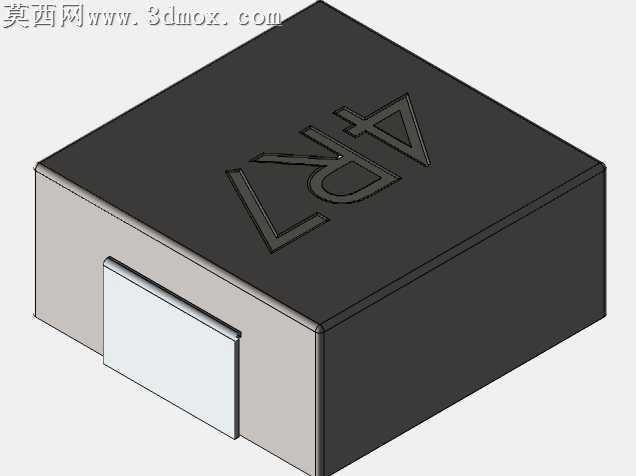

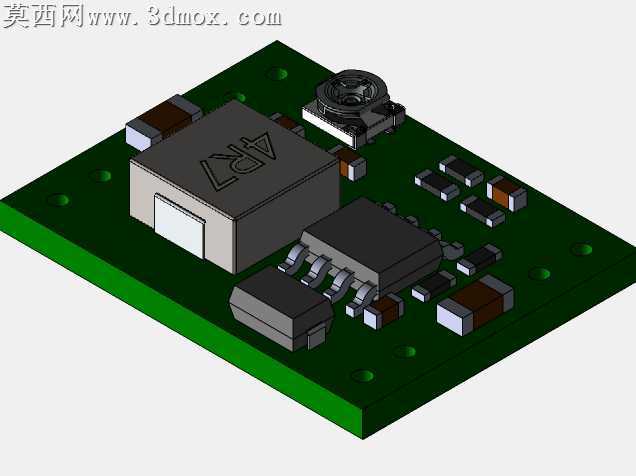

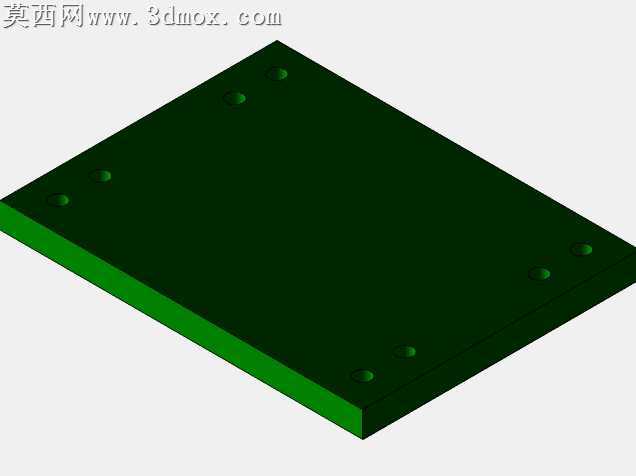

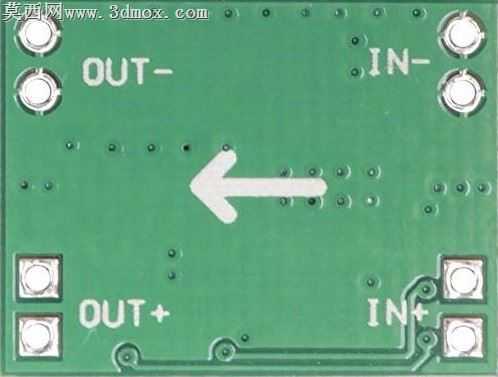

小体积降压模块的PCB布局藏着不少容易被忽略的加工隐患，这款MP1584EN核心的降压电路在走线排布时特意把大电流回路的路径压到最短，功率电感下方没有走任何信号线，避免开关动作时的磁场串扰到反馈采样端，实际打样时能省掉不少后期调试的麻烦。板上四个安装孔的位置刚好避开了底层的铺铜区域，孔壁做了非金属化处理，拧铜柱固定时不会出现电源短路的问题，孔边预留的焊盘宽度刚好适配常规M2螺丝的安装公差，不用额外扩孔就能直接装配。多颗不同容值的贴片电容排布在芯片引脚旁，陶瓷电容紧贴电源输入脚滤除高频纹波，电解电容靠板边放置预留出足够的焊接空间，波峰焊时不会出现元件立碑、虚焊的问题，电容的高度差也做了匹配，最高的电位器和电感顶面齐平，装外壳时不会出现顶壳的情况。可调电位器的位置放在板边角落，调试时不用拆开整机就能用螺丝刀调整输出电压，电位器的固定脚做了加宽焊盘，反复调整时不会因为受力导致焊盘脱落。功率电感的焊盘特意做了加长处理，过回流焊时锡量能均匀铺满焊盘，大电流输出时不会因为焊盘接触电阻过大出现异常发热，电感和周边电容的间距留足了0.8mm的安全距离，不会因为元件公差出现装配干涉。PCB边缘做了圆角处理，没有尖锐的毛刺，批量生产时不会划伤操作人员的手，板边的走线离板边距离超过1mm，做V-CUT分板时不会伤到走线导致电路断路。输出端的接线焊盘做了加大处理，能适配18AWG的导线焊接，焊盘旁预留了丝印标识，焊接时不会接反输入输出极性，避免通电时烧坏芯片。整板的元件高度控制在4mm以内，能塞进狭窄的设备内部空间，适配便携电子设备、小型工控板的供电改装需求，所有贴片元件都选用常规料号，采购时不会出现缺料停产的问题，批量加工的良率能稳定在较高水平。
