小型DCDC降压电源转换电路板

项目分类:变压器/电感器 发布时间:2020-06-29 ID:115726
  • 小型DCDC降压电源转换电路板
  • 小型DCDC降压电源转换电路板
  • 小型DCDC降压电源转换电路板
  • 小型DCDC降压电源转换电路板
  • 小型DCDC降压电源转换电路板
  • 小型DCDC降压电源转换电路板
  • 小型DCDC降压电源转换电路板

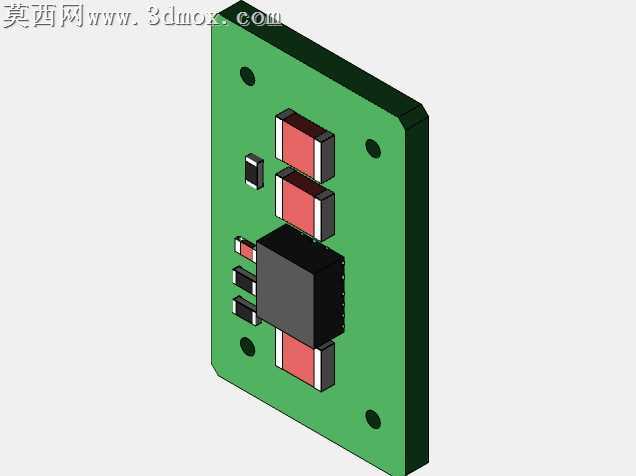

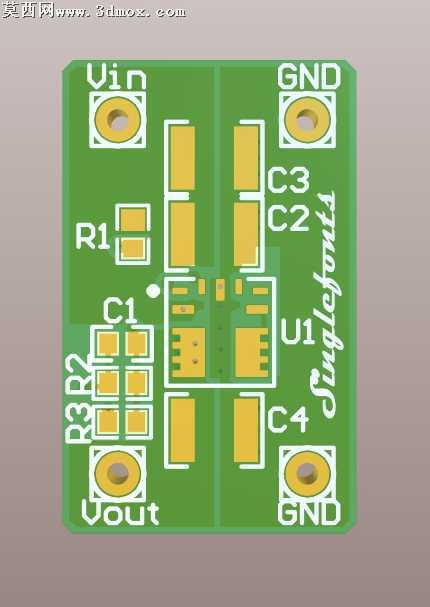

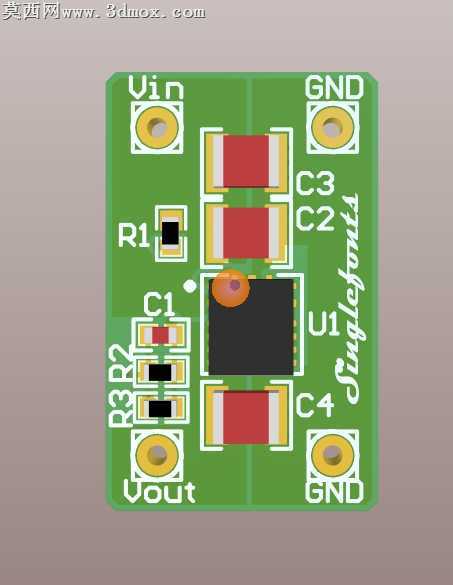

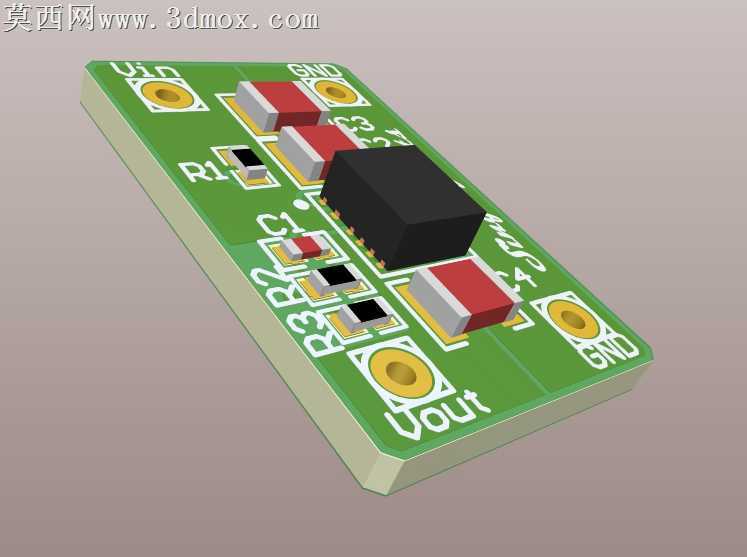

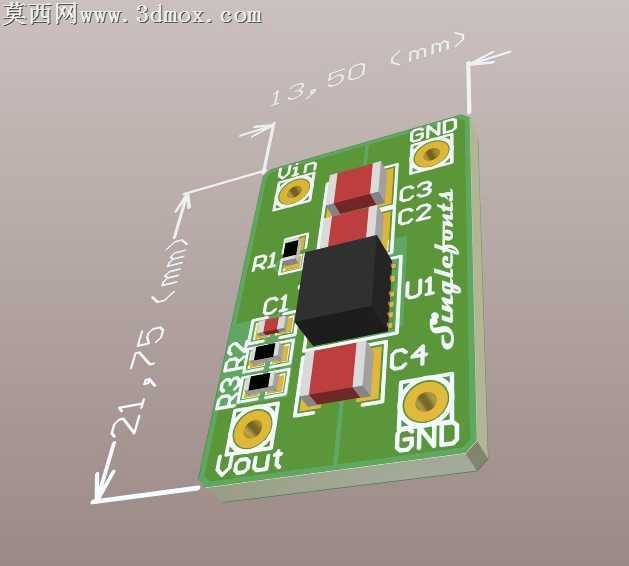

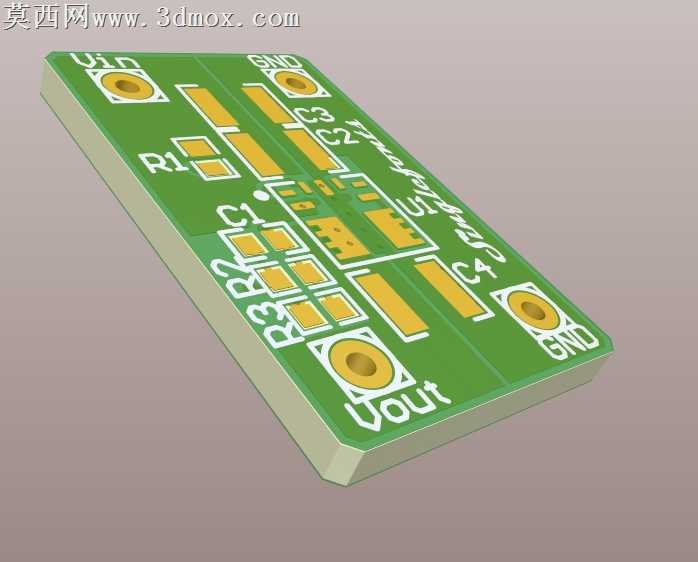

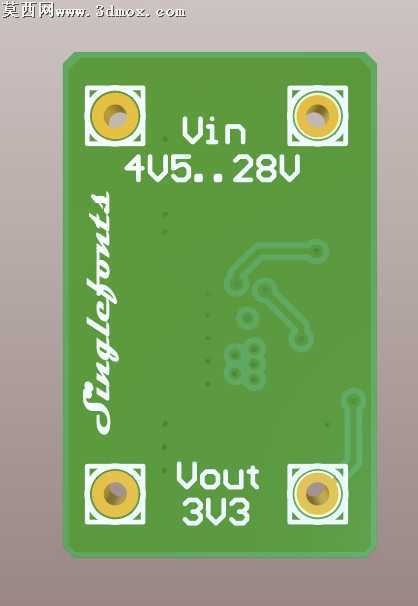

小尺寸板载电源模块的加工适配,核心要解决PCB焊盘与贴片元件的公差匹配问题,这款21.75×13.50毫米的DCDC转换板,在贴片加工环节最先要考量的是四个安装固定孔的孔位公差,常规回流焊工艺下,FR-4基材的PCB在过炉时会产生0.1-0.15毫米的热胀形变量,要是固定孔按标称值直接打在板角,过炉后孔位偏移会直接导致模块无法卡入预设的安装卡槽,建模时特意将四个GND、Vin、Vout端的焊盘固定孔做了0.2毫米的公差补偿,孔边做了0.3毫米的阻焊偏移量,避免焊锡流溢到固定孔内造成安装卡滞。板上主功率芯片的散热焊盘是加工中最容易出问题的位置,这款芯片采用底部裸露焊盘设计,要是钢网开孔按焊盘1:1制作,回流焊时锡膏量过多会导致芯片浮高,引脚虚焊的概率会提升40%以上,建模阶段就提前匹配了钢网开孔的内缩比例,将散热焊盘对应的钢网开孔做了十字分隔,既保证焊接时锡膏能均匀浸润焊盘,又不会因锡量过大顶起芯片。板上的贴片电容、电阻布局特意避开了PCB的V-Cut分板应力区,板边1毫米范围内没有布置任何0402封装的小元件,避免分板时应力传导导致元件焊点开裂。输入电压4.5V到28V的宽压设计,让这款模块能适配多数工业低压供电场景,输出电压默认3.3V2.5A的参数,也能通过反馈电阻调整到1.2V到6V区间,建模时特意将反馈电阻的焊盘间距做了适配0603封装的通用尺寸,后期改参数时不用重新打板,直接更换电阻就能完成输出调整。表层走线的宽度按2.5A载流量做了1.2毫米的线宽设计,大电流路径上没有打过孔,避免过孔载流量不足导致的走线发热,GND回路做了铺铜连接,四个固定孔直接连接顶层底层铺铜,既增强了板体结构强度,也能提升模块的抗干扰能力。渲染阶段特意还原了FR-4板材的哑光绿油质感,焊盘的喷锡层做了细微的颗粒质感,元件的丝印标识按真实加工的丝印精度做了0.15毫米的线宽处理,避免丝印模糊无法识别元件位号,板上的尺寸标注直接对应加工后的成品尺寸,不用二次测量就能直接匹配安装位的尺寸要求。
