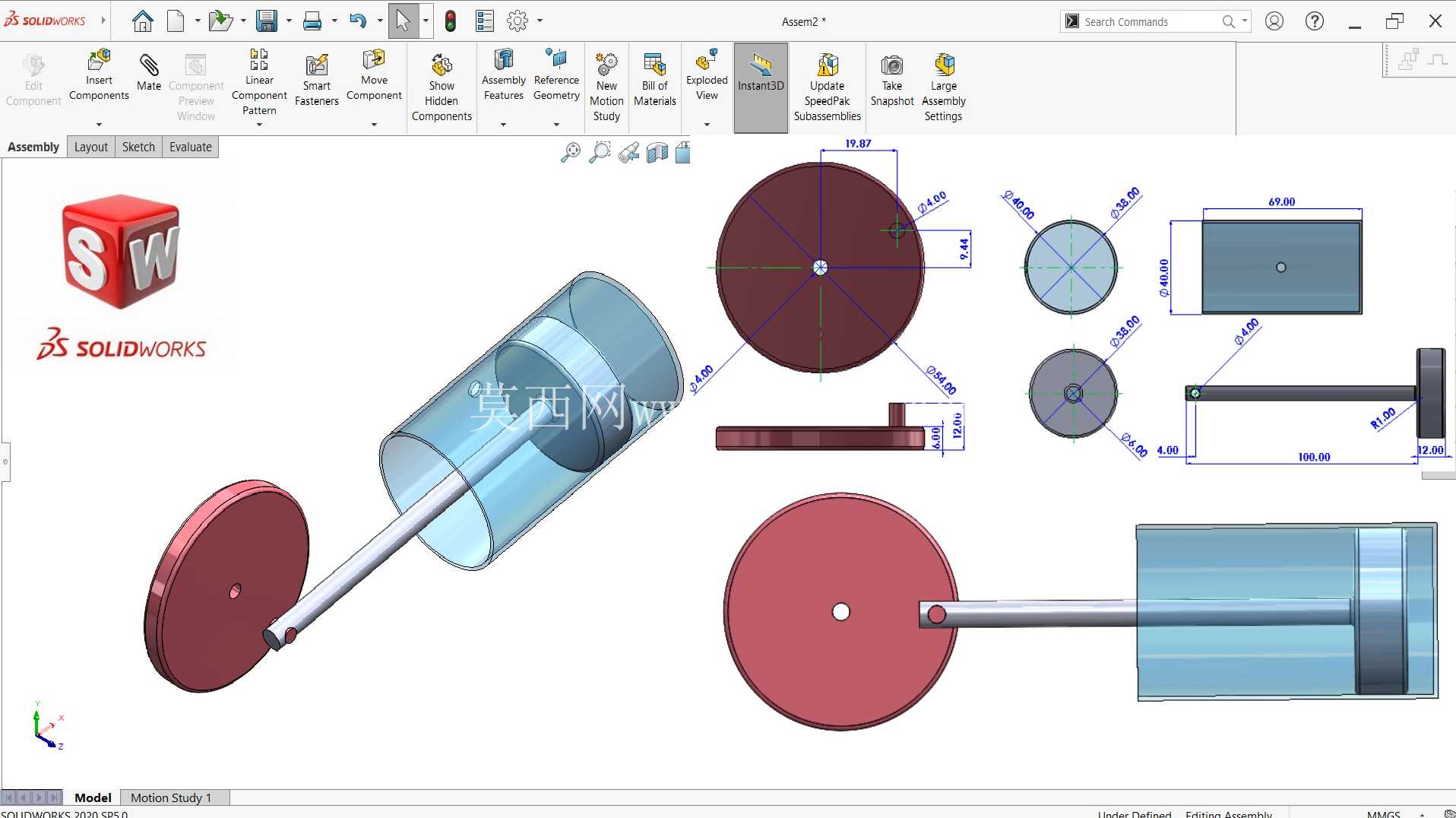

摆动活塞气缸传动机构三维设计

摆动活塞气缸机构是气动传动系统中一类特殊的执行组件，和常规直线往复式气缸不同，这类机构可以将活塞的直线推力通过偏心连接结构转化为输出端的摆动动作，在需要小角度往复回转、间歇摆转驱动的工位上有着不可替代的应用价值。在轻工包装生产线的翻料工位、自动装配线的工件换位拨叉、纺织机械的导纱摆杆驱动、印刷设备的墨辊摆转控制场景中，这类机构相比“直线气缸+连杆摆臂”的外置组合结构，集成度更高，运动死点位置经过预先校核，不会出现外置连杆装配偏差导致的卡滞问题。

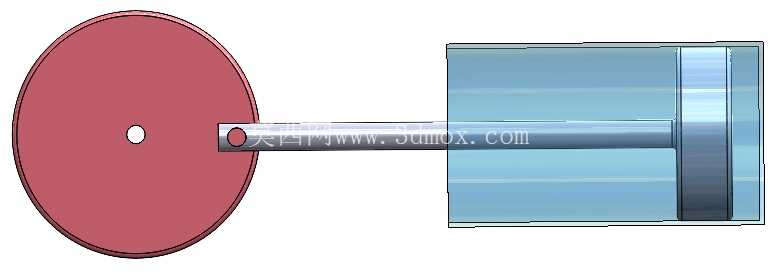

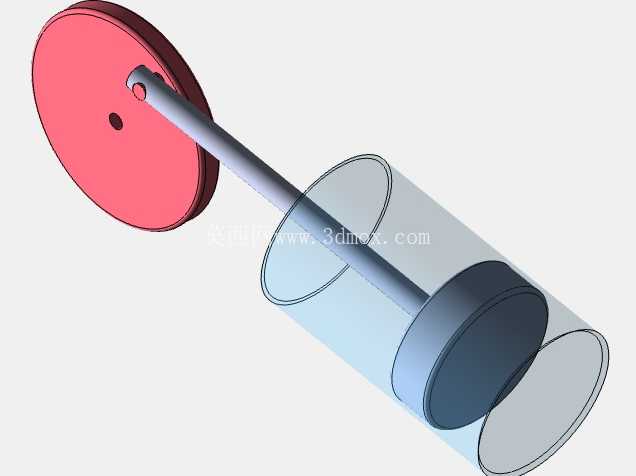

从实际功能特性来看，这套机构的核心逻辑是通过活塞在缸筒内的气压驱动直线往复，活塞杆端部与偏心转盘通过铰接销连接，当活塞沿缸筒轴向移动时，偏心转盘会绕自身固定转轴产生定角度摆动，两个对称布置的缸体单元可以实现转盘的双向摆转驱动，相比单缸弹簧复位的摆动结构，双向气压驱动的输出扭矩更稳定，摆角范围可以通过活塞行程、偏心销的安装位置进行灵活调整，适配不同工位的摆角需求。机构的铰接位置均设计了耐磨衬套安装位，长期往复运动时可以通过更换衬套降低维护成本，避免铰接孔磨损后导致整个转盘或活塞杆报废。

设计过程中首先要确定的是输出端需要的摆角范围与额定输出扭矩，这两个参数直接决定缸筒内径、活塞行程以及偏心销的回转半径。缸筒内径根据工作气压与所需推力计算得出，要保证活塞在全行程范围内的推力足够克服输出端的负载阻力，同时预留15%左右的推力余量应对工况波动；偏心销的回转半径需要结合活塞行程核算，要避免活塞运动到行程端点时铰接点出现机械干涉，同时要校核机构的传动角，保证在整个摆转过程中传动角始终大于许用值，降低运动过程中的卡滞风险与构件受力恶化问题。

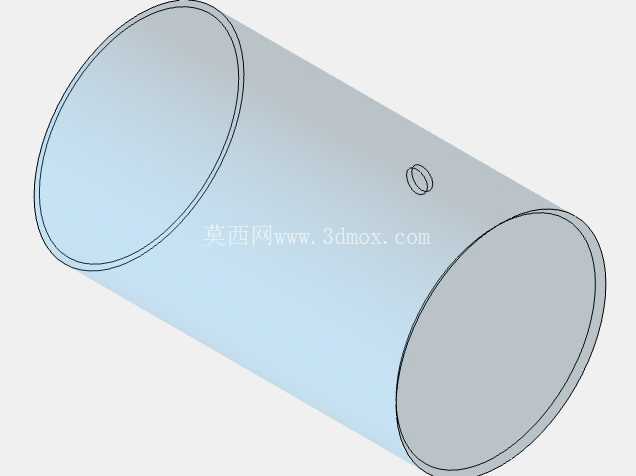

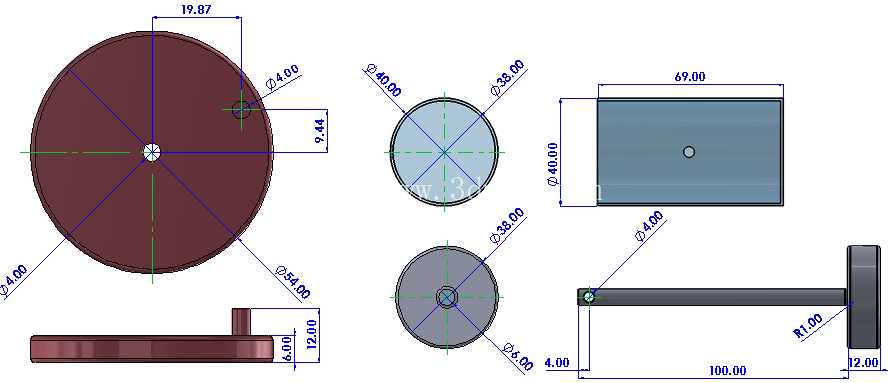

外形尺寸与安装边界方面，这套机构的安装基准为偏心转盘的固定转轴座与两个缸筒的尾部安装法兰，转轴座的中心高是安装定位的核心尺寸，设计时要保证转轴中心与缸筒轴向的平行度公差在0.05mm以内，避免活塞杆运动过程中出现侧向附加力，加速密封件与导向环的磨损。缸筒的外径尺寸决定了机构的横向安装空间，两个缸筒对称布置时的中心距需要根据转盘直径确定，要保证活塞运动到最大伸出位置时，缸筒端面与转盘侧面保留至少3mm的安全间隙，避免加工或装配误差导致运动过程中出现碰撞。活塞杆的伸出长度需要严格匹配偏心销的运动轨迹，过长会导致活塞退回到缸筒末端时铰接销与缸盖碰撞，过短则会导致摆角达不到设计要求。

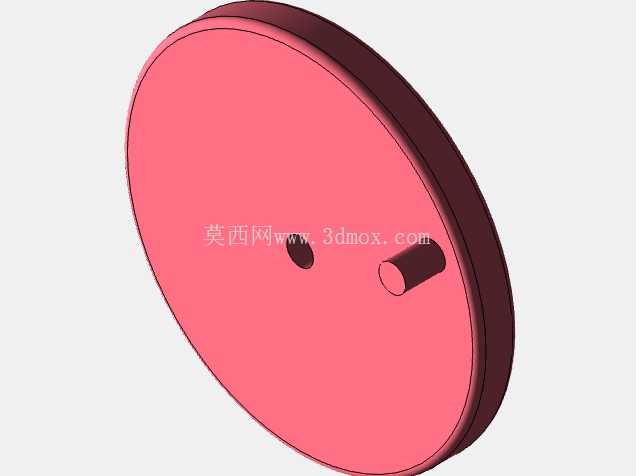

在结构细节处理上，缸筒内部设计了活塞导向环与密封件的安装槽，导向环采用填充聚四氟乙烯材质，可以承受一定的侧向力，减少活塞与缸筒内壁的直接摩擦；活塞上的密封件采用双唇口气动密封，保证低压驱动时也能有可靠的密封效果，降低气源损耗。铰接销与活塞杆端部、转盘偏心孔的配合采用间隙配合，销的两端设计了卡簧槽，通过轴用卡簧实现轴向定位，装配时铰接位置需要涂抹低温润滑脂，降低往复摆动过程中的磨损。转盘的输出端设计了标准键槽，可以直接连接摆臂、拨叉等负载构件，不需要额外设计转接结构，提升了机构的通用适配性。

实际应用中这类机构的运动节拍可以通过气源流量进行调节，在缸体的进出气口加装节流阀就能控制活塞的运动速度，避免摆转到位时出现刚性冲击，对于定位精度要求较高的工位，还可以在转盘的两个摆转极限位置加装缓冲阻尼块，进一步降低到位冲击，提升机构运行稳定性。和齿轮齿条式摆动气缸相比，这类活塞偏心连接的摆动结构零件数量更少，加工难度更低，没有齿轮啮合的背隙问题，在中低速、中等扭矩的摆转工位上使用寿命更长，维护也更加简便。
