家用小型电动蔬菜切割装置结构设计

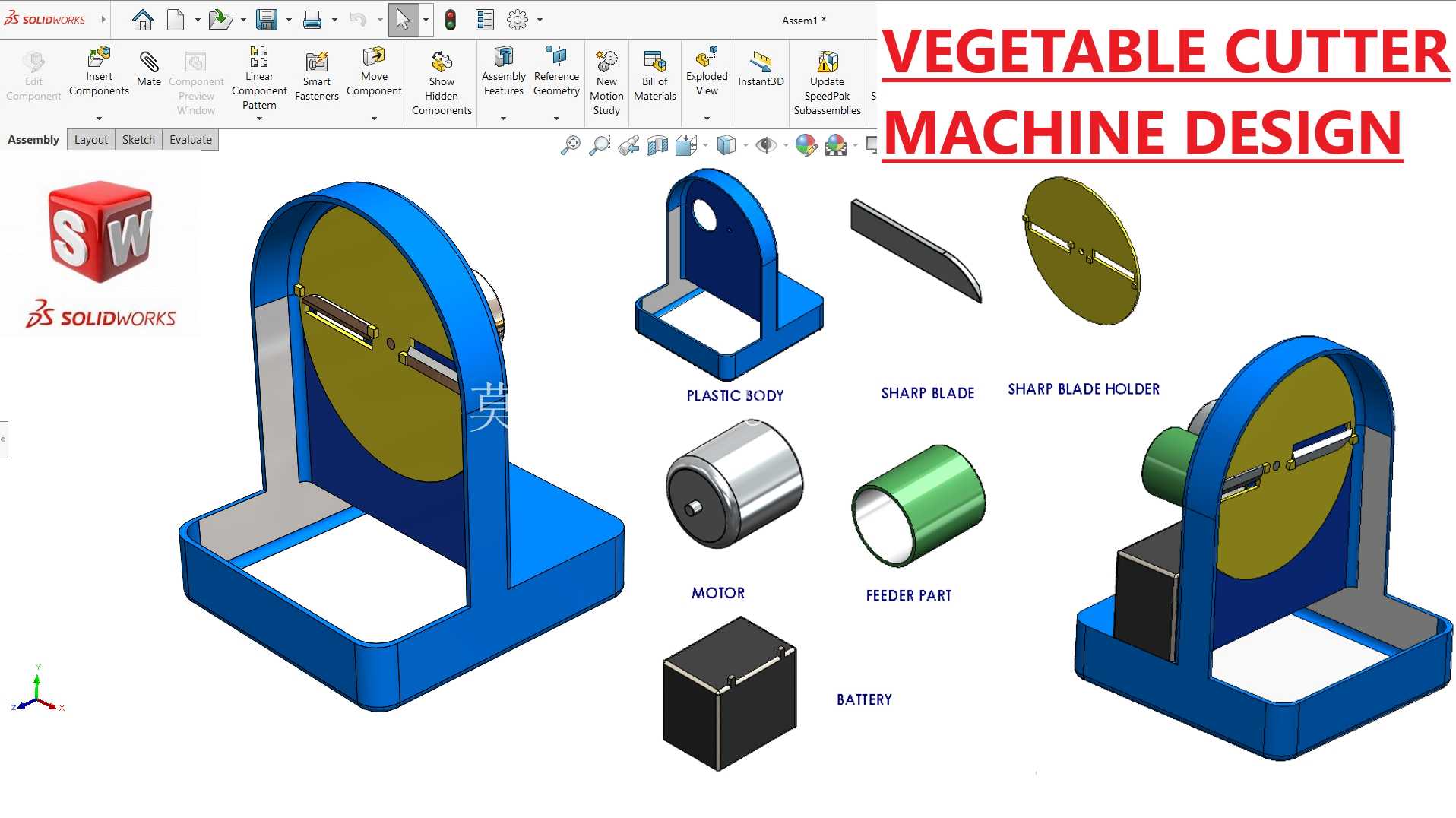

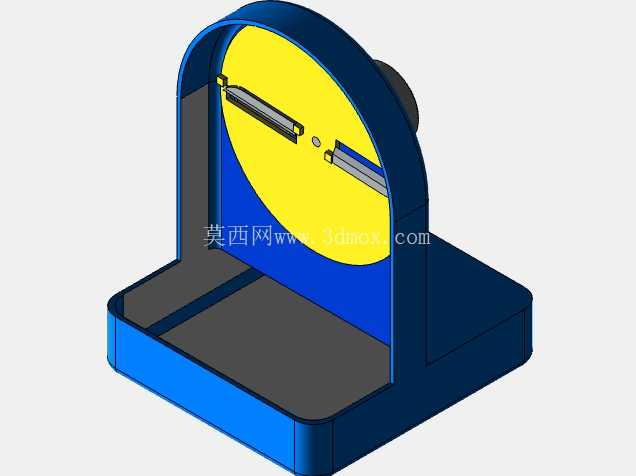

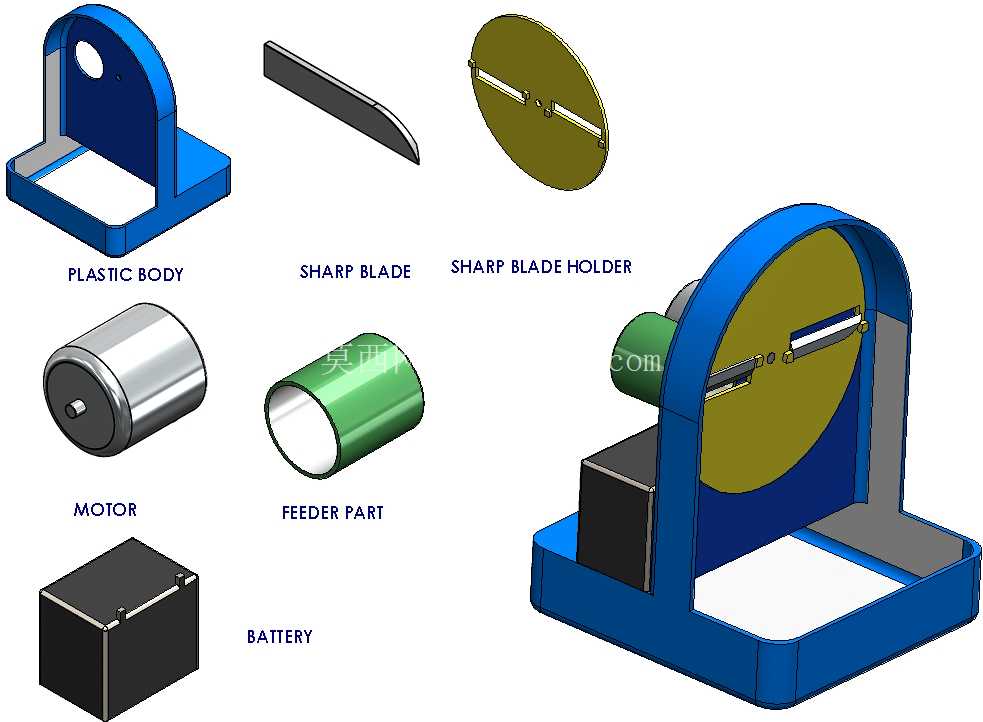

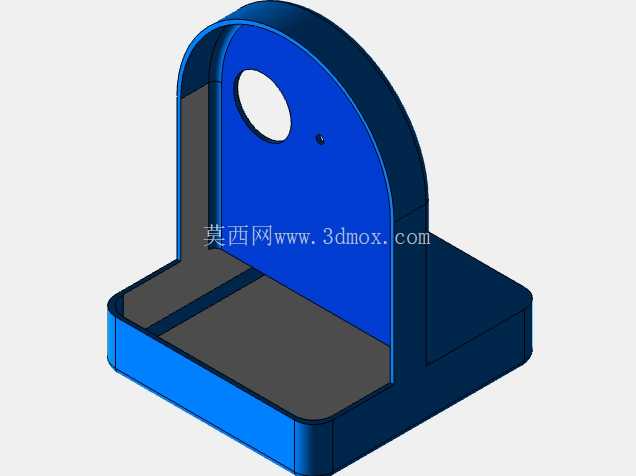

　　这款小型电动切菜装置的设计，最初瞄准的是小型餐饮门店后厨、家庭厨房的食材预处理场景，解决手工切菜效率低、切口不规整、操作易伤手的实际痛点，区别于大型商用连续式切菜设备，它的占地尺寸控制在长180mm、宽120mm、高160mm的边界内，不需要专门的安装台面固定，放置在常规操作台面上即可使用，适配小空间的操作需求。从功能实现逻辑来看，整套结构拆分下来共包含七个核心组成部分：蓝色的塑料机身主体是整套设备的承载基座，采用L型支撑结构，底部预留方形镂空区域，一方面是减少注塑材料用量降低整机重量，另一方面可以在设备运行时承接滴落的菜汁，避免污染操作台面；立式支撑臂上开设的圆形安装孔，用于定位旋转刀盘的转轴，保证刀盘旋转时的同轴度，减少运行抖动。

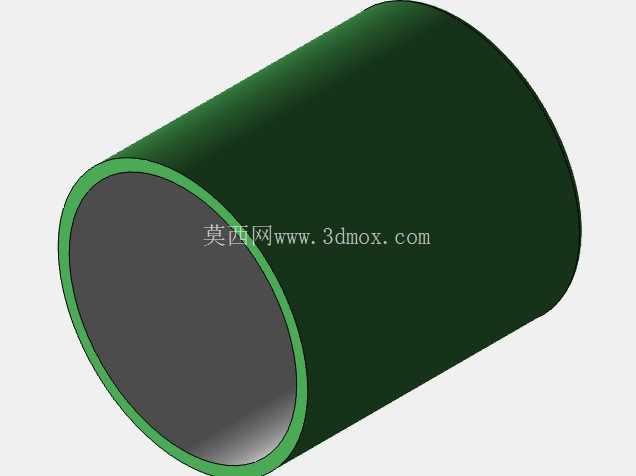

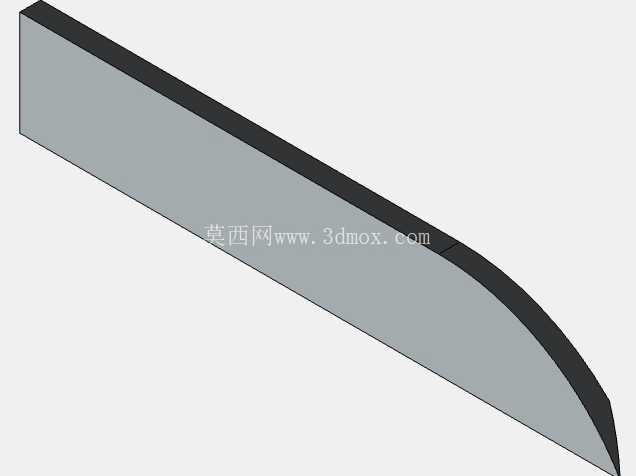

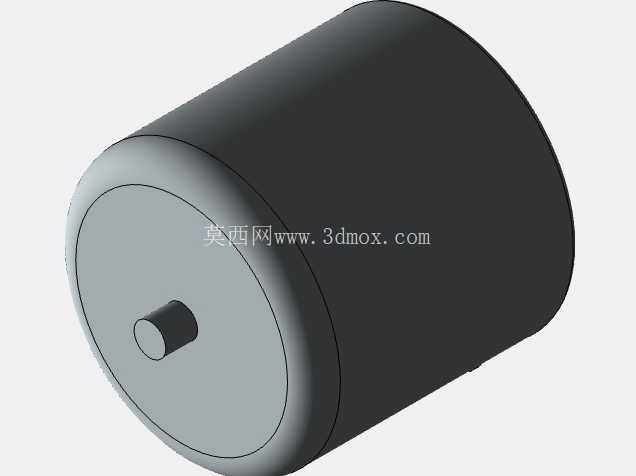

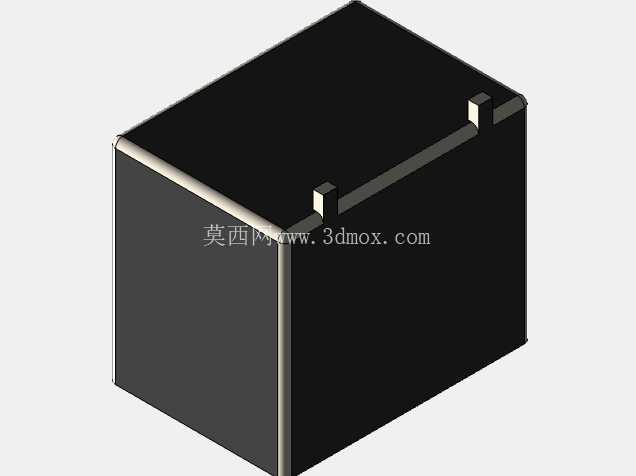

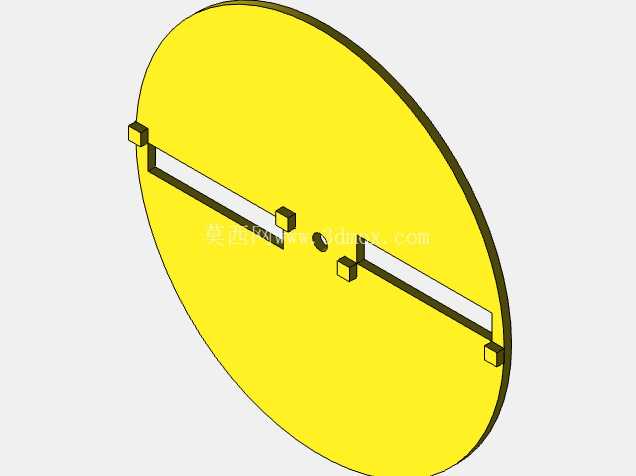

　　锋利的平直刀片是核心切削执行件，采用斜装固定方式安装在圆形刀架上，刀片与刀盘平面呈15度夹角，切削时可以形成滑切角度，相比直切方式更省力，也能减少食材纤维的拉扯，保证切出的菜段切口平整；圆形刀架采用圆盘式结构，除了固定刀片的卡槽外，盘面预留大面积镂空区域，切好的食材可以直接从镂空处落到下方的接料区域，不会堆积在刀盘位置造成卡料。动力部分选用常规的低压直流电机，电机输出轴直接与刀架中心连接，省去了中间传动齿轮组，既降低了结构复杂度，也减少了传动环节的动力损耗，电机的安装位卡在机身基座的方形卡槽内，通过过盈配合加侧面顶丝固定，不需要额外的紧固件，装配效率更高。进料筒采用斜置式安装，倾斜角度设置为45度，刚好对准刀盘的切削区域，食材从进料筒放入后，依靠自身重力就能贴合到刀盘位置，不需要额外的压料机构，筒体内径设置为60mm，可以适配常见的叶菜、根茎类蔬菜的进料需求，比如黄瓜、胡萝卜、芹菜、小白菜等都可以直接放入切割。供电部分采用独立的电池仓设计，放置在机身基座的另一侧，与电机位置形成左右配重，让整机重心落在基座中心位置，运行时不会因为单侧偏重出现晃动，电池仓适配常规的18650锂电池组，不需要外接市电也能使用，也可以根据需求改成外接电源适配器供电的版本，适配不同的使用场景。

　　在设计细节上，刀盘的外侧设置了半包围式的防护挡板，只有进料筒对应的切削区域是开放的，其余位置都被挡板遮挡，避免操作时手指误触旋转的刀片，提升使用安全性；机身所有的棱角位置都做了R3以上的圆角处理，没有尖锐的凸起，搬运和清洁时不会划伤手部。整套结构的装配逻辑采用模块化设计，每个部件都可以单独拆卸，刀片磨损后可以直接松开固定螺丝更换，电机故障也可以单独拆出维修，不需要整体报废，降低后期的使用维护成本。从实际使用的工况来看，刀盘的设计转速控制在300转每分钟，这个转速下既可以保证切削效率，又不会因为转速过高导致食材被甩飞，切削出来的食材段长度均匀，误差可以控制在2mm以内，完全满足日常烹饪的食材预处理需求。

　　相比市面上常见的手动切菜器，电动驱动的方式不需要人工施力旋转或者按压，长时间处理食材也不会出现手部酸痛的问题；相比大型商用切菜机，它的体积小巧，清洁时可以直接拆分所有接触食材的部件，用水冲洗即可，没有清洁死角，避免食材残留滋生细菌。在结构强度校核上，机身采用食品级PP塑料注塑成型，壁厚设置为3mm，完全可以承受电机运行时的振动以及食材进料时的冲击力，正常使用情况下不会出现结构变形；刀片采用420不锈钢材质，热处理后硬度达到HRC52，切削常见的蔬菜类食材不会出现卷刃、崩口的问题，使用寿命可以满足日常高频使用需求。安装边界上，整机底部没有设置固定安装孔，依靠底部的防滑橡胶垫与台面接触产生摩擦力，运行时不会出现位移，不需要在台面上打孔固定，挪动位置非常方便，不管是家庭厨房的移动使用，还是小型餐饮门店的不同操作位切换，都可以快速转移，不需要复杂的安装调试流程。
