工业储料混合罐体及操作平台设计

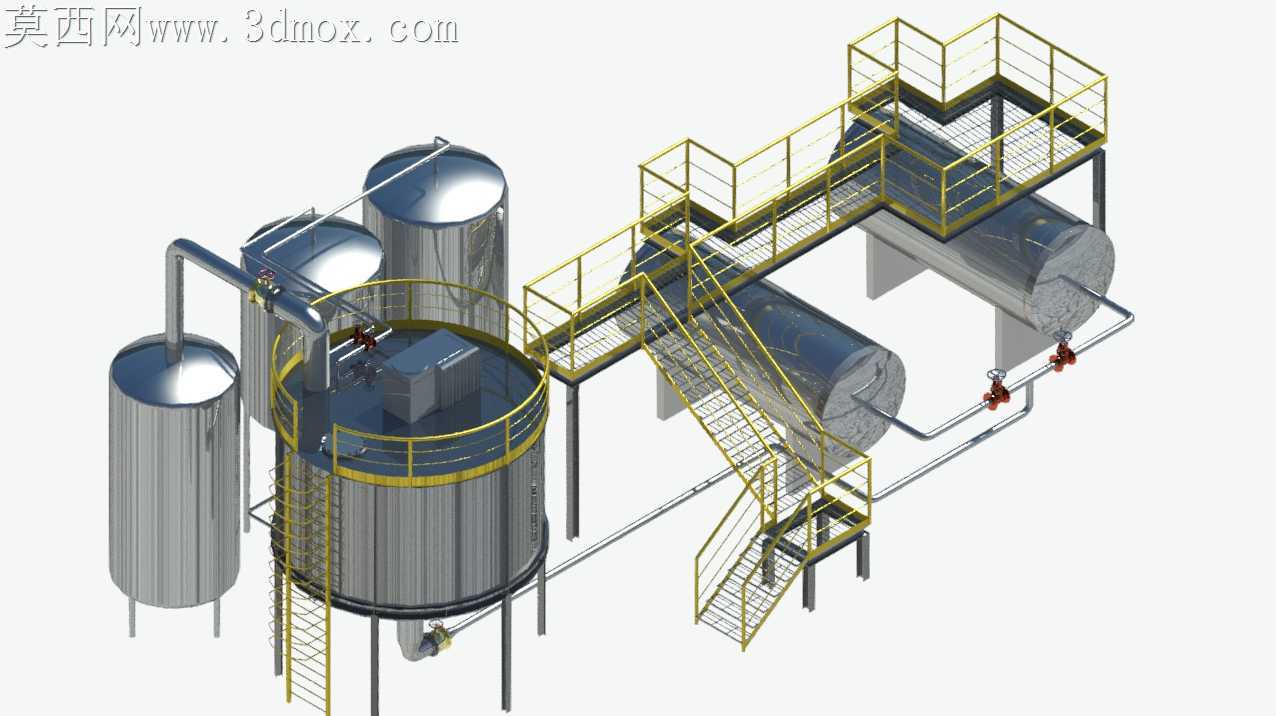

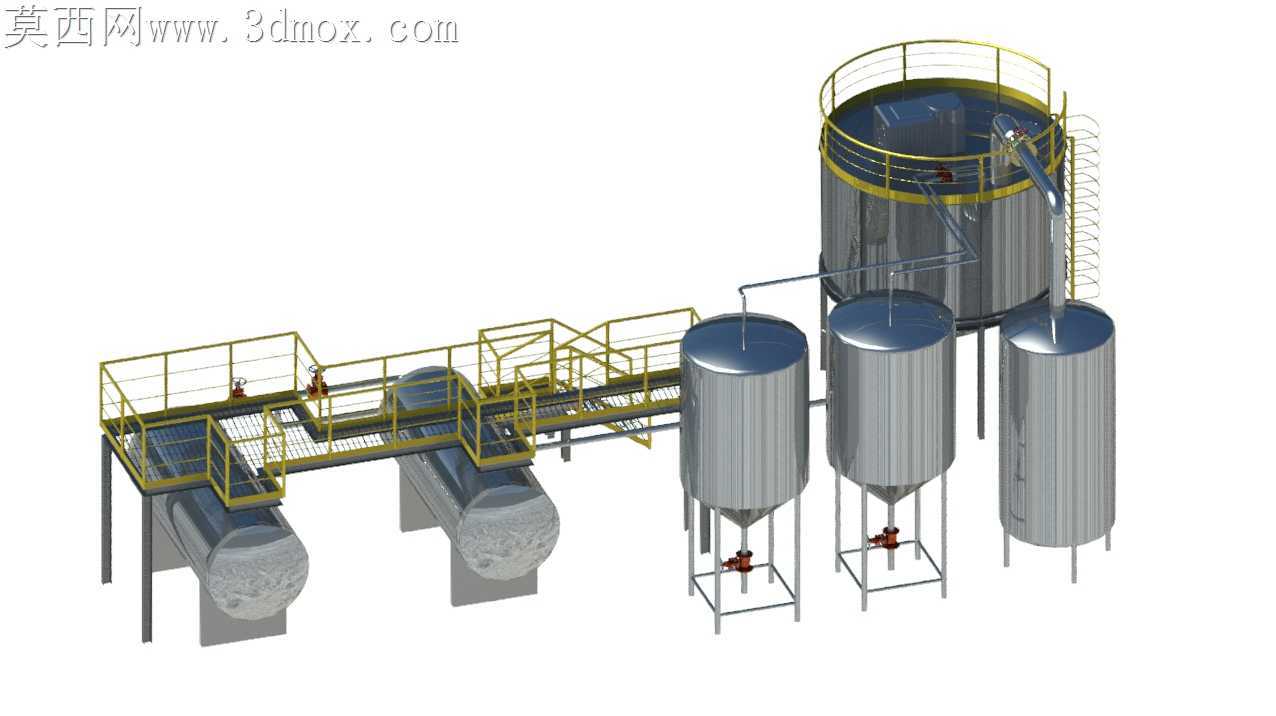

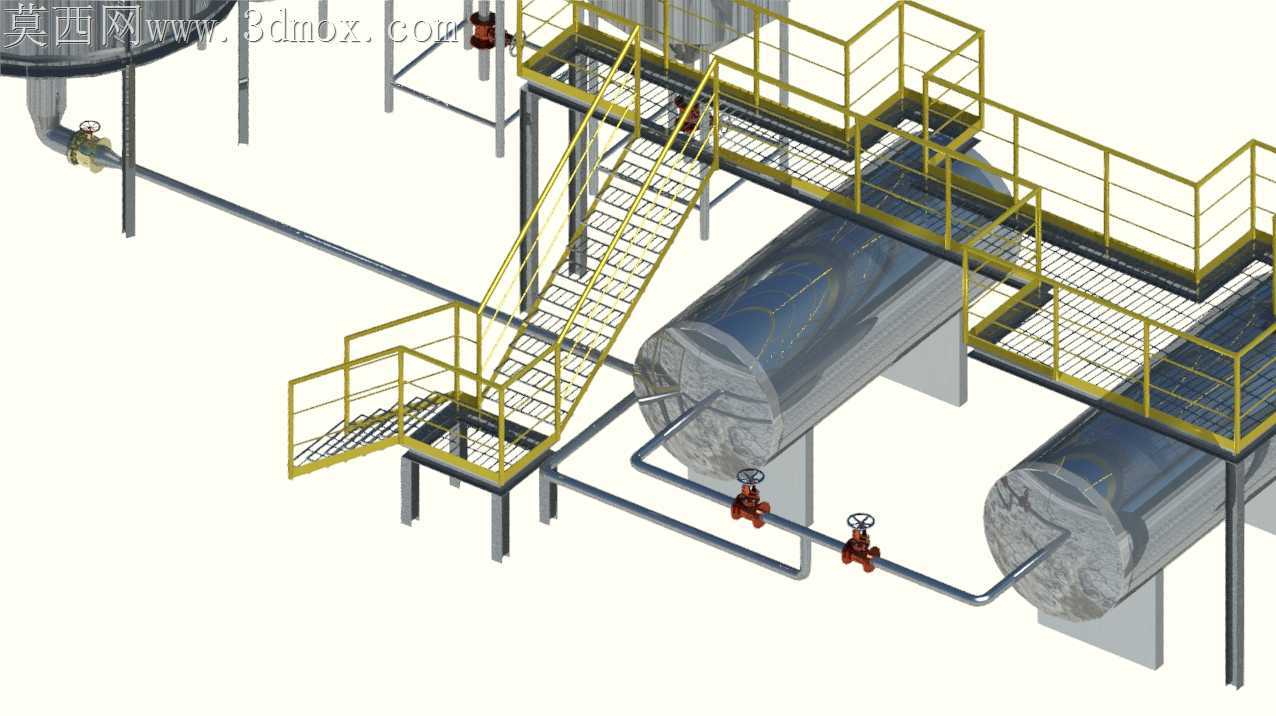

现场化工类储料混料工位最常出现的隐患，是操作平台与罐体衔接处的积料死角、爬梯与护栏的安装公差错位，以及管道排布带来的后期维护空间不足，这套工业储混料装置的结构设计，恰恰把这些现场落地的痛点揉进了每一处细节里。操作平台的格栅踏板没有做满铺整板，而是选用了镂空栅格结构，既减轻了平台整体承重，也让洒落的粉料、积液能直接漏下，不会在踏板表面积攒造成滑跌风险，平台边缘的护栏立柱间距严格卡着安全规范的阈值，没有为了省料拉大间距，护栏底部的踢脚板做了向内翻边的处理，避免工具、小零件从平台缝隙掉落砸伤下方作业人员。几个立式储料罐的支腿没有做等长统一设计，靠近平台一侧的支腿特意缩短了一截，刚好能卡在平台钢梁的预留卡槽里，现场安装时不需要额外切割调整支腿长度，也避免了支腿与平台钢梁干涉导致的罐体倾斜隐患，罐底的放料阀位置特意留足了操作空间，阀门手轮距离地面的高度刚好适配成年操作人员的站立操作高度，不需要垫脚或者俯身就能完成开关操作，罐底的锥斗角度做了反复验算，刚好能让流动性一般的粉料靠自重完全滑落，不会在锥斗内壁挂壁积料，减少了后期清罐的频次。横向连接罐体的管道没有走直线硬接，而是在每段管道的衔接处留了微量的补偿余量，能抵消罐体充料后轻微沉降带来的管道拉扯应力，避免焊缝长期受应力开裂漏料，主罐体旁的直爬梯做了分段式设计，每段爬梯之间都设置了休息平台，爬梯的护笼弧度贴合人体攀爬时的背部活动范围，不会出现攀爬时护笼卡肩膀的问题，爬梯与主罐体顶部的护栏做了无缝衔接，人员从爬梯踏上罐顶平台时不会出现空隙踩空的风险。两个卧式罐体的鞍式支座没有直接焊死在地面预埋板上，而是在支座底部加了滑动垫板，能适配温度变化带来的罐体热胀冷缩位移，不会因为热应力扯裂罐体连接焊缝，平台与各个罐体之间的连接走桥，宽度刚好能容下两人侧身交汇，走桥的护栏高度与主平台保持一致，没有出现高低差绊倒人员的问题。所有罐体的顶部人孔位置都避开了管道排布区域，打开人孔进行内部检修时不会被管道挡住操作空间，罐顶的呼吸阀位置做了防雨帽的延伸设计，避免雨水顺着呼吸阀漏进罐内污染物料。
