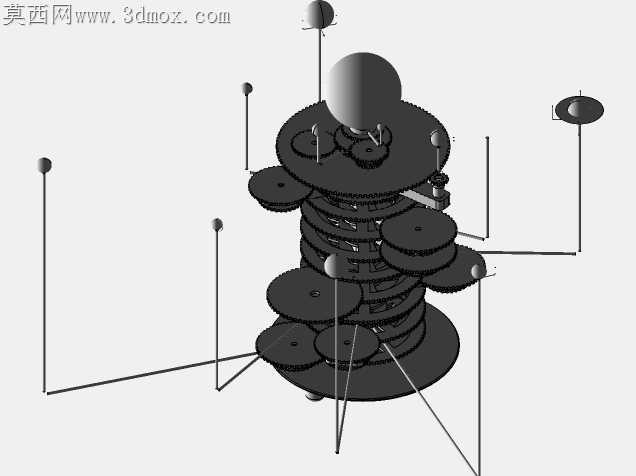

多层齿轮传动哥白尼太阳系演示装置

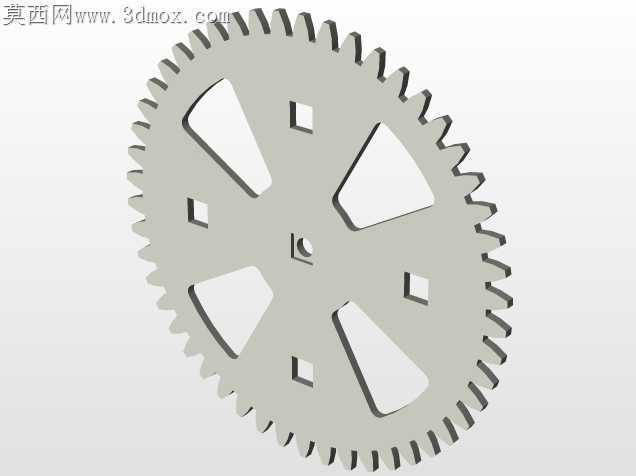

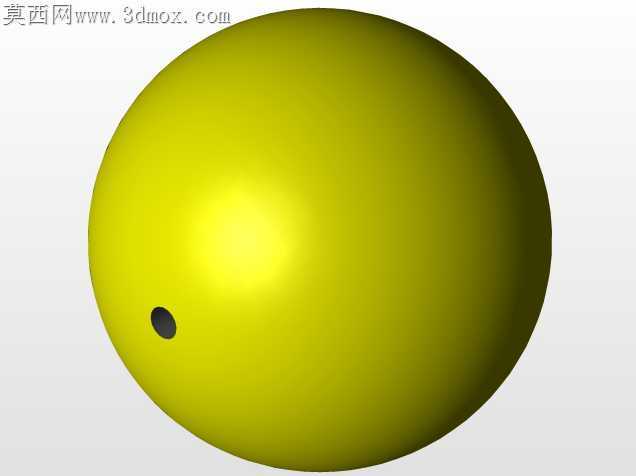

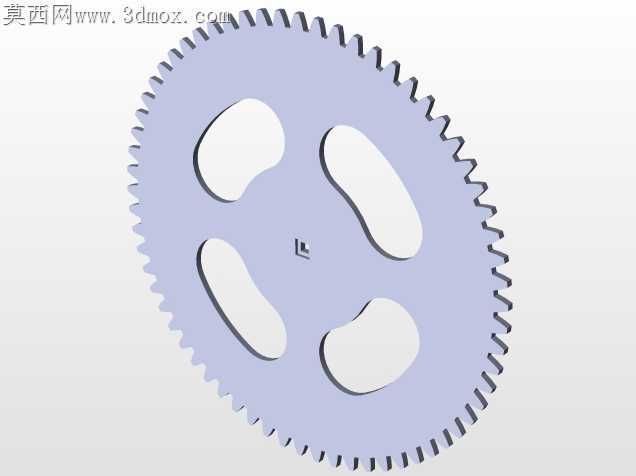

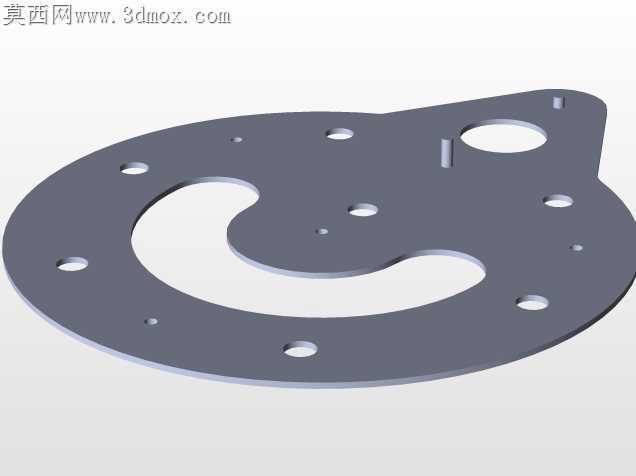

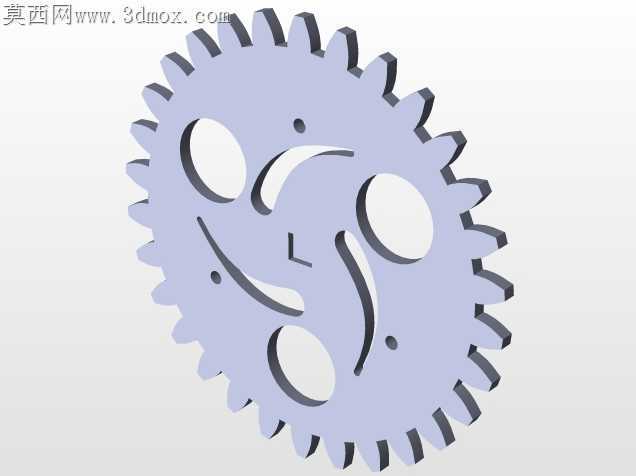

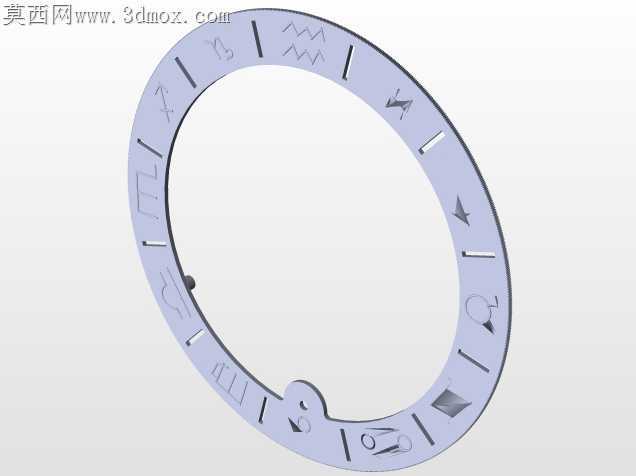

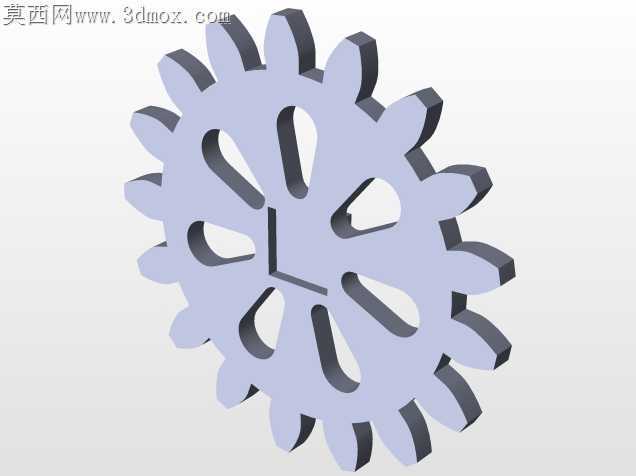

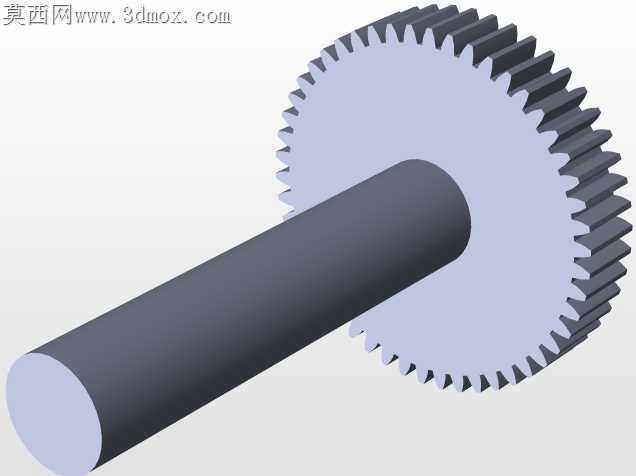

纯齿轮啮合的多层堆叠传动结构，最容易在装配阶段出现层间卡滞的隐患——每一层行星支臂的回转轴线都要和中心太阳轮轴线保持严格同轴，哪怕0.02mm的偏心量，都会让最外侧行星支臂在转动到特定角度时出现卡顿，甚至顶弯纤细的金属支杆。这套装置的层间齿轮没有采用常见的直齿外啮合布局，而是把每层传动副都藏在圆盘基座的内侧，既避免了外露齿轮容易积灰卡滞的问题，也让每层的传动比可以独立调整，不用迁就外层齿轮的安装空间。支臂和行星球体的连接位置特意做了微小的轴肩定位，不用额外打胶固定，靠过盈配合就能把球体牢牢卡在支杆顶端，后期更换不同尺寸的演示球体时，直接拔插就能完成，不会破坏原有传动结构。最底层的大直径传动齿轮做了减重槽设计，既降低了整个装置的转动惯量，手动拨动的时候不会因为惯性太大打齿，也减少了3D打印或者机加工时的材料消耗，槽边的圆角过渡能避免应力集中，长期转动也不会出现轮齿断裂的问题。每层圆盘之间的支撑柱没有采用均匀排布的方式，而是特意错开了下层齿轮的啮合位置，装配的时候不用反复调整支撑柱的安装角度，顺着定位孔拧入螺丝就不会碰到转动的齿轮。代表不同天体的球体支杆长度做了差异化设计，转动时不会出现相邻球体碰撞的问题，支杆根部的固定座和齿轮输出轴采用D型截面连接，不用紧定螺丝就能传递扭矩，长期转动也不会出现支杆打滑偏移的情况。顶层的太阳球体安装座做了浮动间隙设计，哪怕下层齿轮累计有少量同轴度误差，也能通过这个微小的浮动量补偿，不会把装配误差传递到最外层的支臂上。手动驱动的输入轴位置设在装置侧下方，拨动的时候不会遮挡各个行星的运动轨迹，演示时能清晰看到不同天体的相对运动关系，输入轴的手轮做了滚花处理，手动操作时不会打滑，转动阻尼均匀，不会出现忽快忽慢的情况。
