传送门主题创意立方体结构设计

该立方体结构最初的设计出发点是做一款可用于小尺寸文创摆件铸造的母模，核心是还原传送门系列作品里标志性的存储方块视觉特征，同时兼顾铸造工艺的脱模可行性，避免出现倒扣、锐角等容易导致铸造缺陷的结构。从实际应用场景来看，这套结构既可以作为熔模铸造的金属小摆件母模，也可以拆分后作为模块化教具，用于讲解立方体对称结构的建模逻辑、铸造分型面的选取原则，还能作为桌面级3D打印的创意摆件原型，适配小批量文创产品的快速打样需求。

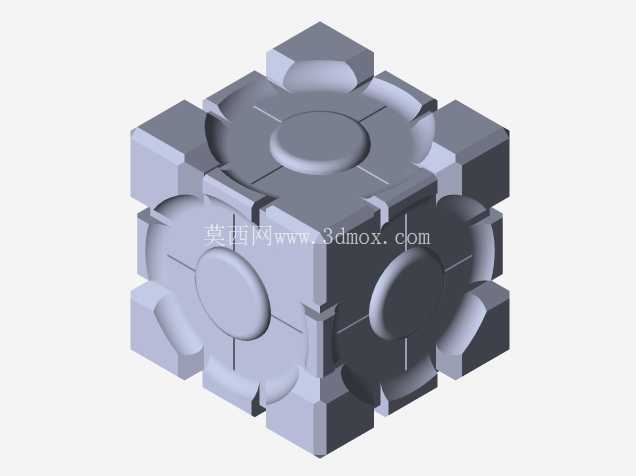

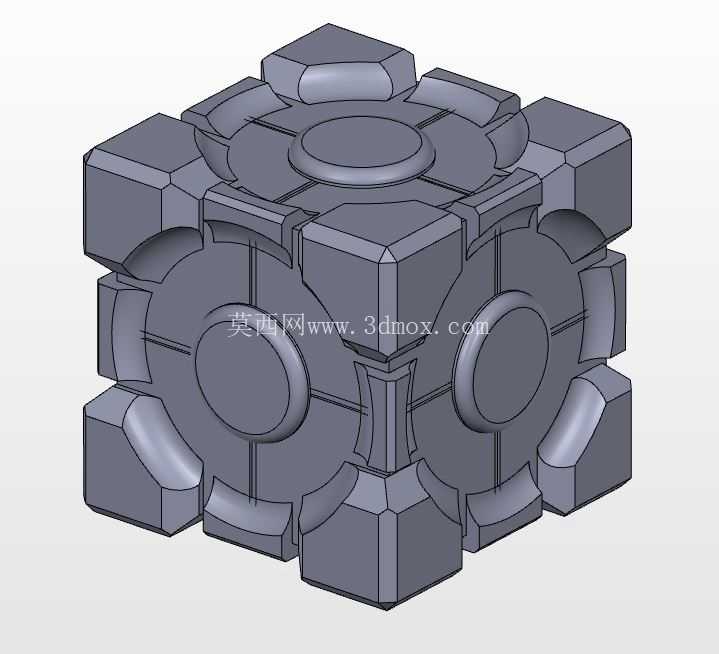

从功能特性上看，整个立方体采用六面对称结构，每个立面的造型完全一致，中心设置圆形凸台作为视觉核心，凸台外围做四组对称的弧形凹陷与凸块组合，立方体的八个角位做切角处理，同时在切角位置搭配弧形过渡面，既还原了原作的厚重科技感，也从工艺角度避免了直角位置在铸造时出现的应力集中、充型不满问题。所有棱边都做了R0.8-R1.5mm的圆角过渡，没有尖锐的飞边结构，铸造后不需要大量的打磨修型工作，能有效降低后处理的工时成本。

设计过程中首先确定的是整体的对称基准，以立方体的几何中心为原点，建立三个互相垂直的基准面，所有特征都基于这三个基准面做镜像阵列，保证六个面的造型完全一致，不会出现错位偏差。最初的方案里立面的弧形凹陷深度做了3mm，后续做铸造工艺校验的时候发现这个深度会导致砂型铸造时起模困难，容易出现掉砂缺陷，因此把凹陷深度调整到1.8mm，同时把凹陷侧壁的拔模斜度设置为3度，既保留了视觉上的层次感，也满足了铸造的起模要求。角位的切角尺寸最初设置为边长的1/6，做视觉校验的时候发现切角过大导致整体方块的厚重感不足，后续调整为边长的1/8，搭配切角面上的弧形凸面结构，让整个方块的棱角位置既有切削的硬朗感，又有曲面的柔和过渡，视觉层次更丰富。

外形尺寸上，整个立方体的公称边长设置为80mm，这个尺寸刚好适配常规的桌面摆件摆放需求，也符合小型熔模铸造的模壳尺寸边界，不需要额外定制大尺寸的模壳工装。安装边界方面，如果作为摆件使用，底部不需要额外做安装孔，依靠自身平面即可稳定放置；如果需要作为模块化拼接构件使用，可以在立方体的中心预留M6的螺纹孔安装位，孔深设置为12mm，不会破坏外表面的造型完整性，同时能满足和其他构件的拼接固定需求。所有外凸结构的高度都控制在2mm以内，避免在搬运、摆放过程中出现磕碰断裂的问题，尤其是立面的凸块结构，根部做了R2mm的圆角过渡，提升结构的抗冲击强度，即使是采用锌合金铸造，日常拿取掉落也不容易出现崩角断裂的情况。

从建模逻辑来看，整个结构没有复杂的曲面特征，所有曲面都是规则的拉伸、旋转、倒圆角生成，特征树清晰可编辑，后续如果需要调整尺寸，只需要修改基础的立方体边长参数，所有阵列、镜像的特征都会自动更新，不需要重新绘制草图，能快速衍生出不同尺寸规格的同系列产品。分型面设置在立方体的中间对称面上，上下模的造型深度一致，没有高低差过大的结构，铸造时的合模定位难度低，能有效控制错型量在0.2mm以内，满足小尺寸文创产品的外观精度要求。另外在结构细节上，所有的圆形凸台都做了0.5mm的边缘倒角，避免铸造后出现锐边割手的问题，弧形凹陷的表面和相邻平面的过渡位置做了G1连续处理，不会出现明显的接痕，铸造后表面只需要简单抛光即可达到展示级的外观效果。
