机用螺杆式平口虎钳结构设计

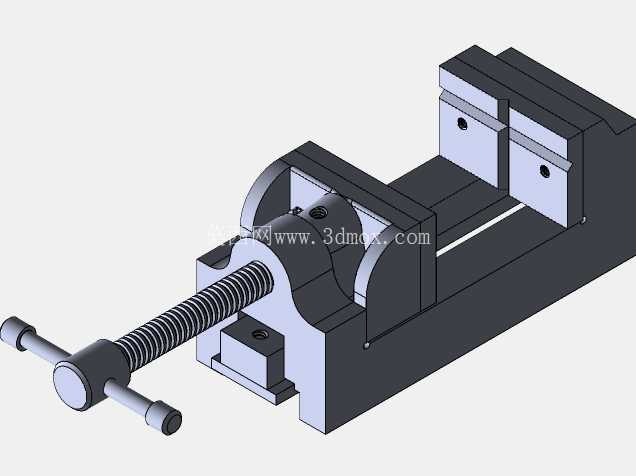

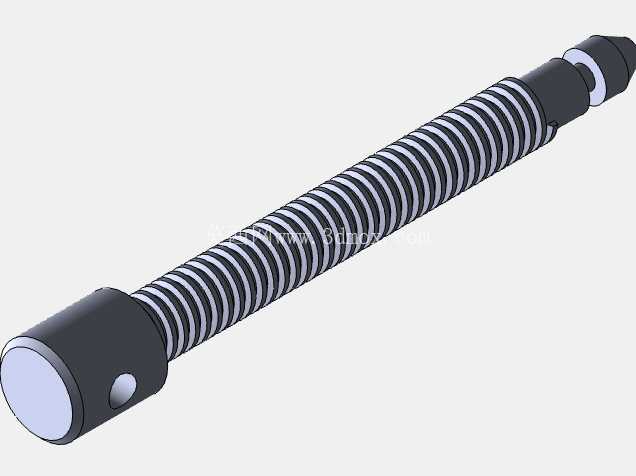

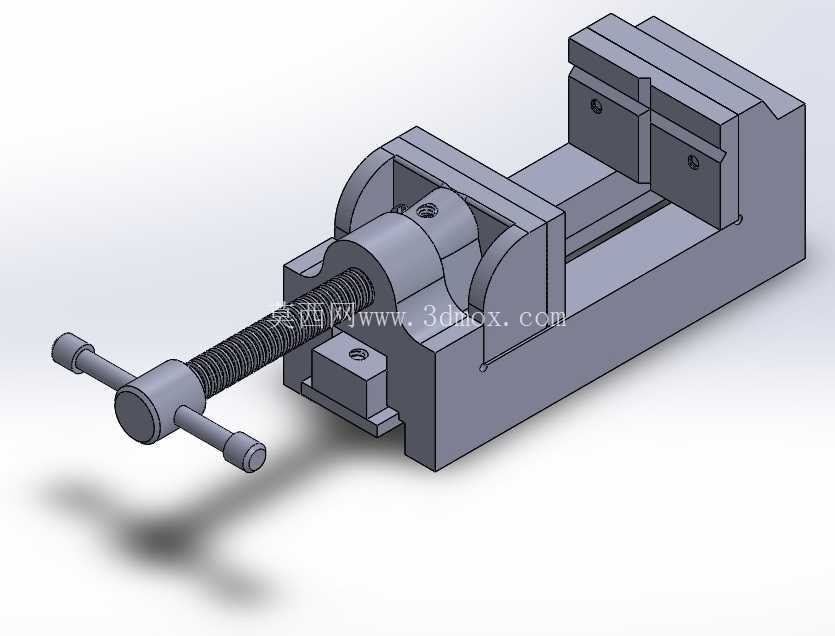

　　这款机用虎钳是机床加工场景中最常用的通用装夹工装，主要适配铣床、钻床、磨床等常规金属切削设备的工件固定需求，也可在钳工划线、工件修整工序中作为基准定位载体使用，是中小尺寸规则零件加工的必备配套工装。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，核心传动为梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，夹紧时不会出现螺纹咬死的情况，同时具备一定的自锁性能，在切削振动工况下不会出现钳口松脱的问题，能稳定维持夹紧力。

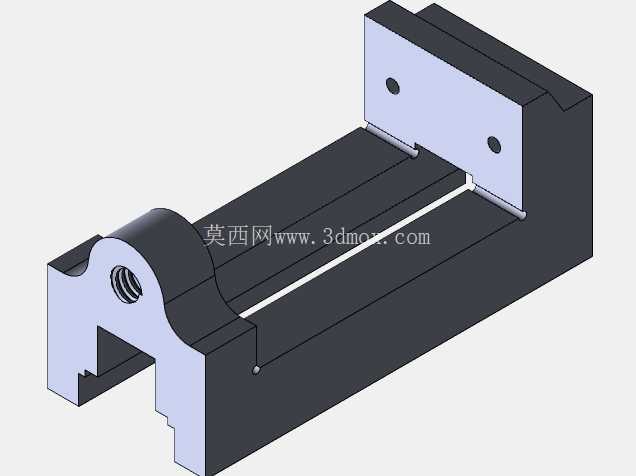

　　螺杆端部搭配T型摇把，操作时力臂长度经过合理匹配，操作人员无需借助加力杆即可输出足够的夹紧扭矩，摇把与螺杆采用活动穿接结构，闲置时可将摇把旋转至与钳身平行的位置，减少工装的空间占用，避免操作过程中磕碰。固定钳身底部设计有标准的安装定位槽，可直接匹配机床工作台的T型槽螺栓进行固定，安装时能快速找正钳身与机床进给轴的平行度，钳身的基准面平面度控制在0.02mm以内，可作为工件装夹的定位基准，减少重复找正的辅助时间。活动钳身与固定钳身之间采用矩形导轨配合，导轨间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可通过调整间隙消除传动空程，保证钳口移动的直线度，避免装夹工件时出现上翘或偏移问题。

　　钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身上，表面加工有交叉网纹，夹紧时能增大与工件表面的摩擦力，防止切削过程中工件移位，针对不同材质的工件，也可更换为铜质、铝质软钳口，避免装夹时夹伤已加工表面。从安装边界来看，这款虎钳的整体长度适配中小型机床的工作台行程，最大开口距离可覆盖常规150mm以内的工件装夹需求，钳身高度控制在合理范围，装夹后工件的加工面不会超出机床的有效加工行程，也不会与机床主轴发生干涉。在实际加工场景中，这款虎钳可配合平行垫铁、V型块等附件使用，装夹方形、矩形、圆柱形等不同截面的工件，针对批量小件加工，还可在钳口处加装专用定位挡块，实现工件的快速定位装夹，大幅缩短上下料的辅助时间。

　　设计过程中充分考虑了工装的耐用性，所有受力部件均采用调质处理，螺杆、导轨配合面经过淬火硬化，表面硬度达到HRC45以上，能承受切削过程中的交变载荷，长期使用不会出现变形或过度磨损。整体结构没有冗余的复杂部件，日常维护仅需定期在螺杆、导轨配合面加注润滑脂即可，拆解维护时无需专用工具，普通车间操作人员即可完成钳口更换、间隙调整等常规维护操作。在钻床工序中使用时，这款虎钳的固定钳身可承受钻孔时的轴向进给力，不会出现钳身移位的问题；在铣床工序中，可承受铣削时的侧向切削力，保证工件的加工位置精度；在钳工划线工序中，可将工件稳定夹持，配合高度尺完成各加工面的划线定位。钳身的排屑设计也经过考量，导轨面设置有倾斜的排屑斜面，加工产生的切屑不会堆积在导轨配合间隙内，避免切屑刮伤导轨面，日常清理时仅需用毛刷即可将切屑清扫干净，不会因为切屑堆积影响活动钳身的移动顺畅度。
