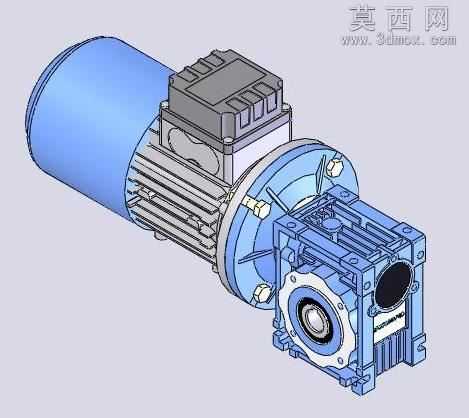

MOTOVARIO蜗轮蜗杆减速电机三维结构设计

本作品为MOTOVARIO系列MRV040型蜗轮蜗杆减速电机的三维参数化建模成果，建模过程严格遵循该型号减速电机的实际装配尺寸与结构逻辑，在三维建模环境中完成全零件的特征构建与整体装配。建模阶段首先对驱动电机部分进行还原：针对卧式异步电机的圆柱形机壳，采用旋转凸台特征构建主体轮廓，再通过阵列拉伸特征还原机壳表面的散热筋结构，保证散热结构的排布间距、凸起高度与实物一致；电机顶部的接线盒采用多步拉伸与切除特征完成腔体、盒盖、接线端子安装位的细节构建，还原接线盒与机壳的连接法兰结构，确保安装定位的准确性。针对核心的蜗轮蜗杆减速单元，首先构建输入侧的法兰连接端盖，通过圆周阵列特征还原端盖上的螺栓安装孔、定位销孔的位置与尺寸，保证端盖与电机输出端、减速箱体的同轴度匹配；减速箱体采用压铸铝件的结构特征进行建模，通过抽壳、加强筋拉伸、安装脚位切除等特征，还原箱体的轻量化结构与安装固定点位，箱体表面的安装基准面、油封安装槽、轴承位等细节均按照实际公差要求进行特征构建，确保后续虚拟装配的干涉检查有效性。蜗轮与蜗杆部分采用螺旋扫描特征构建齿形结构，还原蜗轮蜗杆的啮合传动关系，输出轴的轴肩、键槽、轴承安装位、输出法兰端的连接孔位均逐一还原，保证传动部件的装配逻辑符合实际机械设计规范。材质渲染阶段，为电机机壳、接线盒赋予磨砂铸铁材质，为减速箱体、端盖赋予蓝色喷塑铝合金材质，为输出轴、螺栓等标准件赋予镀锌钢材质，为散热筋、接线端子等细节赋予对应工程材质，通过环境光遮蔽、漫反射参数调整，还原工业设备的真实质感。整体装配过程严格按照实际装配顺序完成配合约束，对转动部件添加合理的运动自由度，可直观展示减速电机的传动结构与装配关系，可用于工业传动方案的布局演示、设备选型的结构参考以及相关教学场景的结构讲解，模型的各零件特征具备可编辑性，可根据同系列不同速比、不同安装方式的型号进行参数调整，拓展适配不同的应用场景需求。
