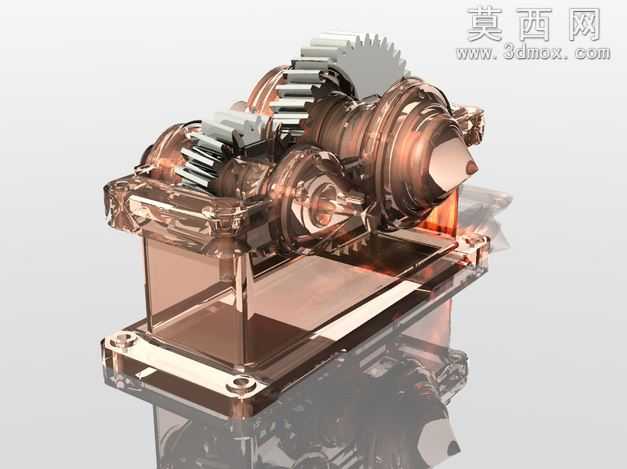

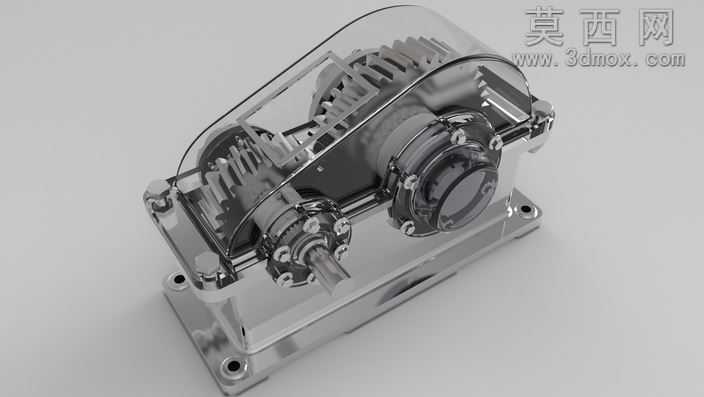

透明外壳直齿轮同轴式减速机三维结构

本作品为直齿轮同轴式减速机三维建模作品，建模过程中首先梳理减速机的核心传动逻辑，明确输入轴、中间传动齿轮组、输出轴的同轴排布关系，先完成各传动齿轮的参数化建模：依据传动比要求设定各齿轮的模数、齿数、压力角参数，通过渐开线齿廓绘制、齿槽切除、阵列轮齿的流程完成每一个齿轮的实体构建，确保齿轮啮合时的齿侧间隙、重合度符合机械设计规范，避免传动卡滞或冲击过大的问题。随后完成轴类零件的建模，针对输入轴、输出轴、中间轴分别设计轴肩、键槽、轴承安装位的结构，保证轴上零件的轴向与周向定位准确，同时匹配轴承、端盖、密封件的安装尺寸，还原真实减速机的轴系装配逻辑。箱体部分采用透明可视化设计，建模时先构建箱体的整体安装基座，预留轴承孔、螺栓连接孔、观察窗的安装位置，透明外壳部分采用薄壁结构建模，既还原真实减速机外壳的防护功能，又能直观展示内部齿轮传动的完整结构，方便观察各级齿轮的啮合状态与传动路径。装配阶段采用自下而上的装配流程，先将齿轮与对应轴通过键连接完成轴系子装配，校验轴上零件的同轴度与轴向间隙，再将各轴系依次装入箱体基座，依次安装轴承、端盖、密封件、连接螺栓，完成整机装配后添加机械配合约束，确保输入轴转动时各级齿轮能够顺畅啮合传动，输出轴可按照设定传动比稳定输出扭矩。渲染阶段针对不同零件赋予差异化材质：传动齿轮采用调质钢材质，添加细微的金属切削纹理与哑光金属质感，体现零件的加工工艺特性；轴类零件采用表面氧化处理的金属材质，呈现深灰哑光的金属质感；透明外壳采用高透亚克力材质，调整材质的折射率、透明度与轻微反光属性，既保证外壳的通透感能够清晰展示内部结构，又通过边缘的折射效果体现壳体的厚度与实体感；连接螺栓、轴承等标准件采用镀锌亮面金属材质，与主体零件形成材质层次区分；安装基座采用铸铁哑光材质，体现减速机底座的厚重稳定特性。整体渲染采用柔和的侧上方打光，光线穿过透明外壳在内部齿轮表面形成自然的光影过渡，既突出内部传动结构的细节，又展现整机的工业设计质感，完整还原了同轴式减速机的结构组成与传动原理，可用于机械原理教学、传动结构展示、产品方案演示等场景。
