四级硬齿面圆柱齿轮减速机三维结构

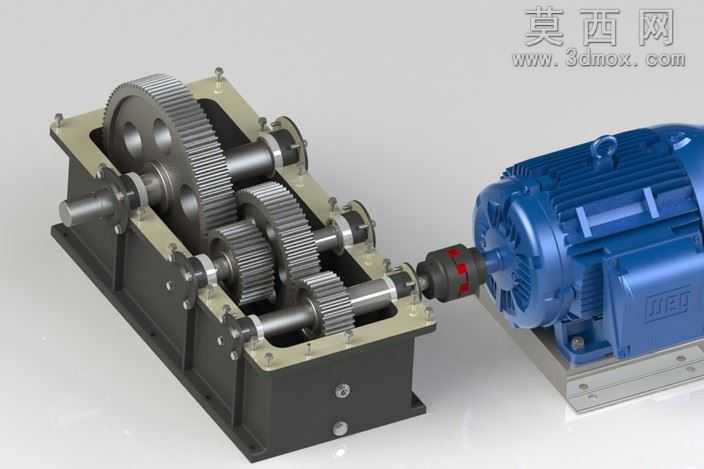

本作品为四级展开式硬齿面圆柱齿轮减速机配套驱动电机的完整三维建模成果，建模过程严格遵循机械设计规范完成结构还原。建模阶段首先依据硬齿面减速机的设计计算逻辑确定整体参数：以2700Kgf.cm额定输出扭矩为核心指标，依次完成各级齿轮的模数、齿数、传动比分配，以及轴系跨度、轴承选型、箱体壁厚的参数推导，确保模型结构完全符合实际设计的力学计算要求。模型完整还原了减速机的全部核心结构：包含四级平行排布的传动齿轮轴组件，每根轴上的硬齿面圆柱齿轮均做了齿形细节还原，准确呈现斜齿圆柱齿轮的啮合位置与装配关系；轴系上配套的深沟球轴承、轴端定位套筒、轴承端盖、密封件均按实际装配位置完成建模，清晰展示各零件的配合关系；剖分式铸铁箱体还原了上下箱体的连接螺栓定位、观察口、油位检测、吊环等附属结构，箱体安装面与配套蓝色三相异步驱动电机的安装底座精准对齐，中间的弹性联轴器完整还原了缓冲胶圈、连接法兰的细节，准确呈现动力输入的连接结构。材质与渲染阶段针对不同零件做了区分设置：减速机箱体采用铸铁哑光深灰材质，还原铸造壳体的粗糙金属质感；传动齿轮采用调质后淬火的亮面金属材质，体现硬齿面加工后的光洁齿面；驱动电机外壳采用蓝色烤漆材质，表面添加散热筋的细微纹理与品牌标识细节；联轴器的缓冲胶圈采用红色橡胶材质，金属法兰做镀锌亮面处理，不同材质的质感区分清晰，让装配结构的辨识度大幅提升。设计思路上采用自下而上的装配建模逻辑，先完成单个零件的参数化建模，再按照实际装配顺序依次完成轴系组件预装、箱体合箱、电机与联轴器对接的装配流程，所有配合关系均符合实际机械装配的公差要求，可直观展示硬齿面减速机的动力传递路径：电机输出动力经联轴器输入第一级高速轴，依次经过四级齿轮减速增扭后从低速输出轴传出，完整呈现硬齿面减速机承载能力强、传动效率高的结构特点，可用于机械原理教学、设备选型展示、装配工艺演示等场景。
