多自由度蓝白夹爪机械臂结构设计

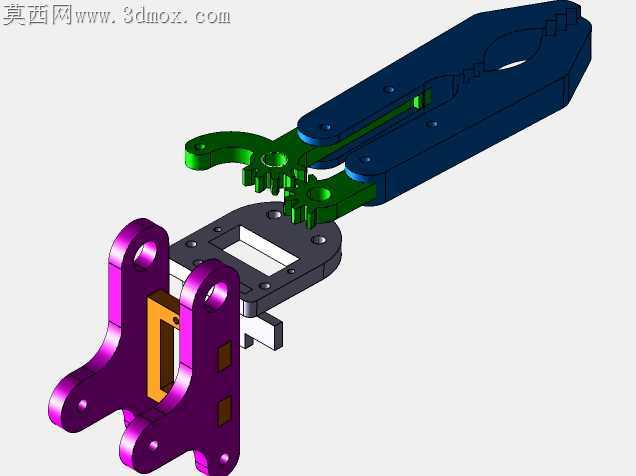

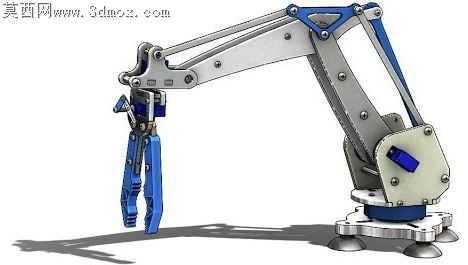

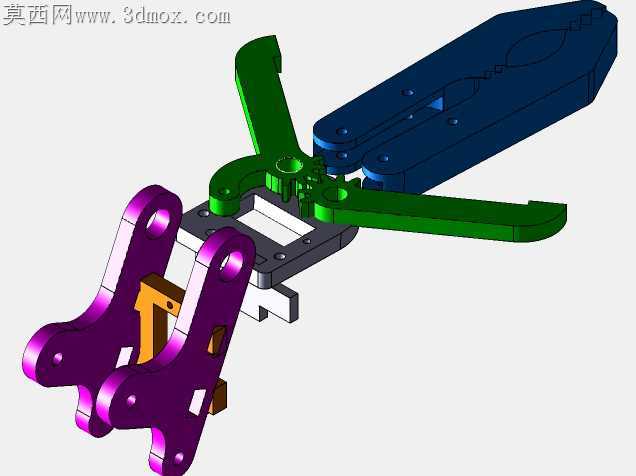

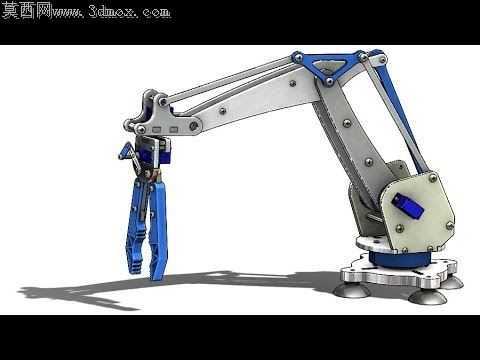

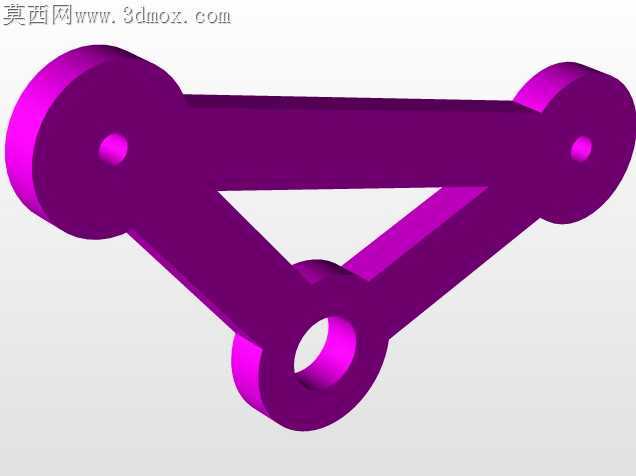

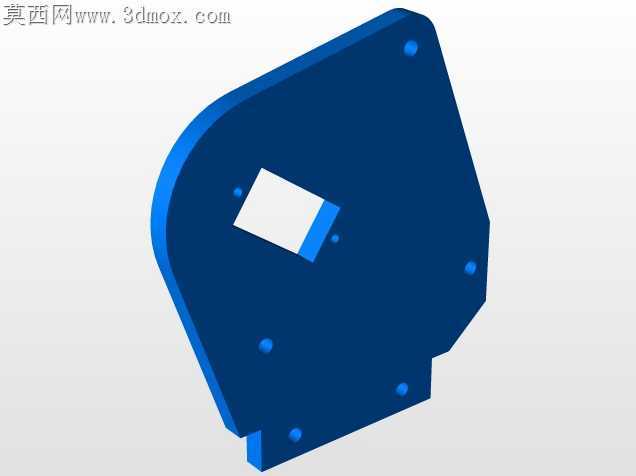

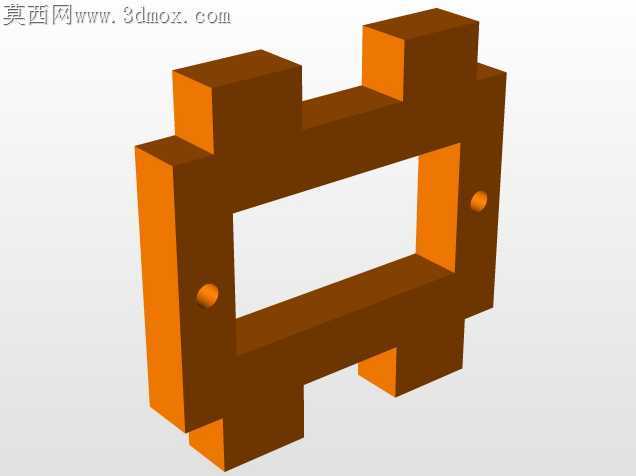

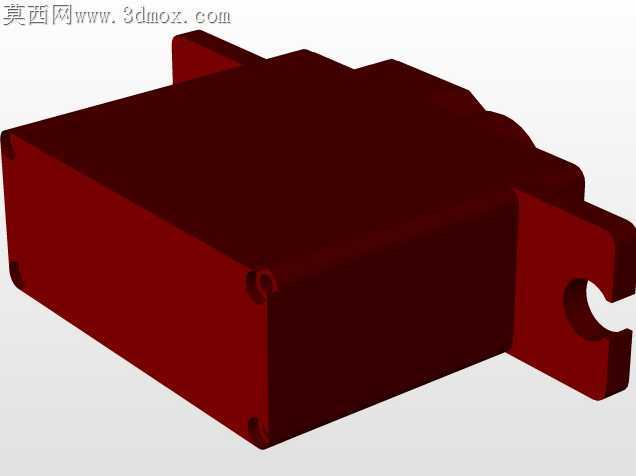

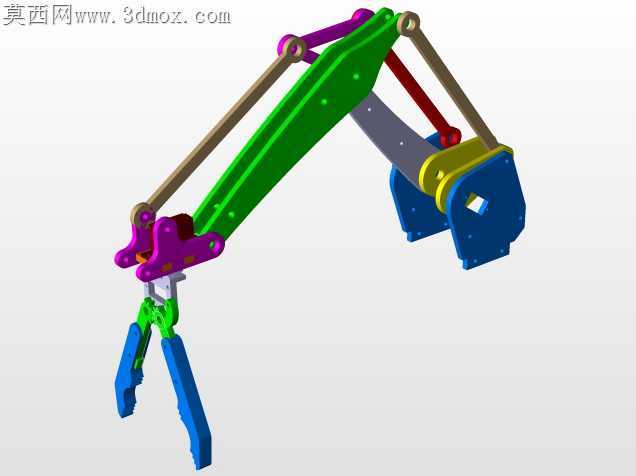

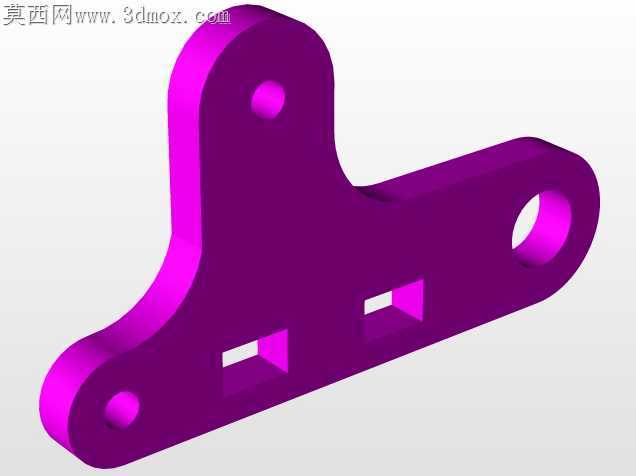

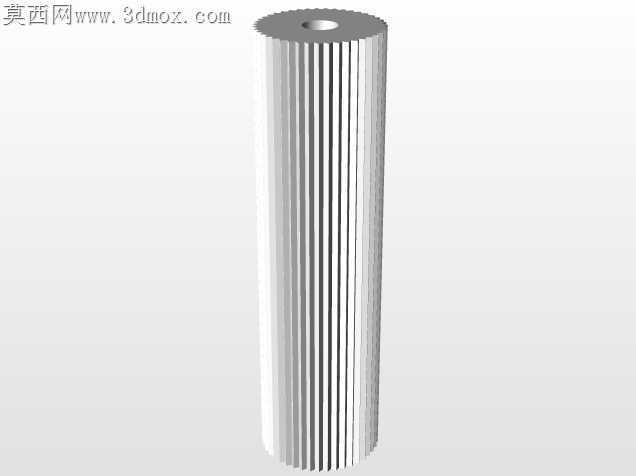

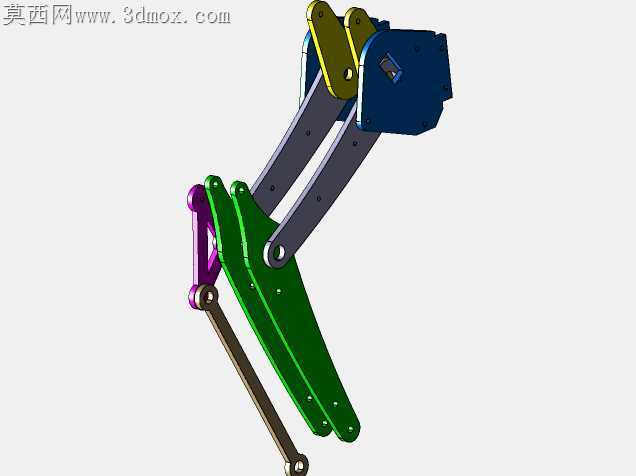

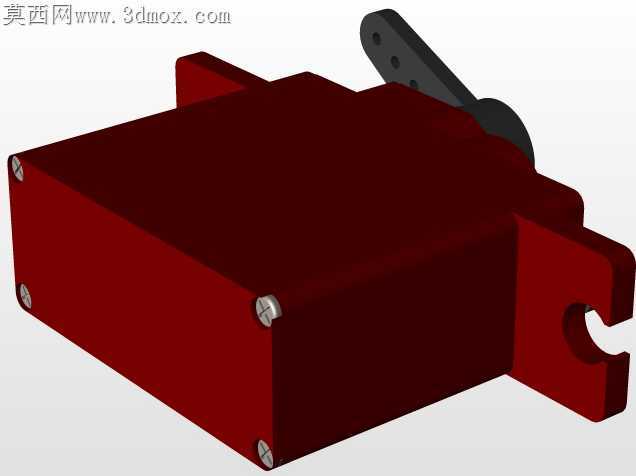

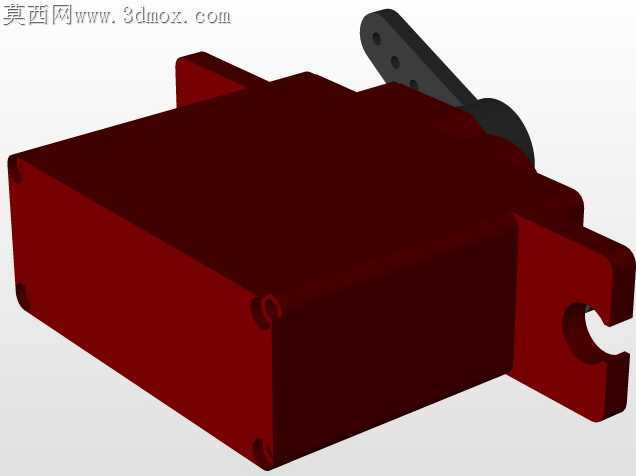

车间里常见的小型桌面机械臂，最容易出问题的就是关节连接处的应力集中，很多新手做的结构跑不了几十次循环就会在转轴位置出现裂纹，这款夹爪机械臂在大臂与转座衔接的三角加强筋位置做了圆弧过渡处理，没有生硬的直角转折，能把夹取重物时的剪切力顺着筋板分散到整个基座平面，不会在螺栓孔位置攒下局部应力。夹爪部分的两片钳体做了等厚的镂空减重，不是为了好看，是要降低末端执行器的自重，给关节伺服留出更多的负载余量，钳口内侧做了细密的锯齿纹路，夹取光滑圆柱工件的时候不会打滑，不用额外贴防滑胶垫，减少后期维护的替换成本。基座底部的三个吸盘支脚不是随便摆的位置，刚好对应大臂伸展到最远极限位置时的三个受力支撑点，哪怕臂展完全伸出去夹取额定负载，整个机身也不会出现翘头翻倒的情况，不用额外打膨胀螺丝固定在工作台面上，挪动工位的时候非常方便。大小臂之间的转轴处做了嵌入式的轴套限位，不是靠螺栓硬顶来限制转动角度，转动到极限位置时是轴套端面贴合受力，不会磨坏连接臂的铝合金本体，长期往复转动也不会出现框量。夹爪的开合传动用了交叉连杆结构，不是齿轮啮合，夹取不同尺寸工件的时候，两片钳体能始终保持平行，不会出现夹歪薄片状工件的情况，连杆的连接销都做了防脱卡簧槽，装配的时候卡簧卡进去就不会在高速开合的时候飞出来。臂身的蓝色装饰盖板其实是走线槽的盖板，所有伺服的线缆都藏在臂身内部的空腔里，不会露在外面跟着臂体转动反复弯折，能大幅延长线缆的使用寿命，也不会勾到工作台面上的其他工件。转座内部的回转支撑做了一圈防尘密封圈，车间里的金属切屑、灰尘不会掉进回转缝隙里磨坏接触面，不用频繁拆开清理维护。每个关节的连接螺栓都做了沉头处理，螺栓头完全埋入臂身平面，不会突出表面刮到旁边的设备或者操作人员的工作服。夹爪末端的开合行程留了足够的冗余，哪怕夹取尺寸比设计值稍大一点的工件，也不会出现连杆顶死的情况，调试的时候不用反复修改限位参数。
