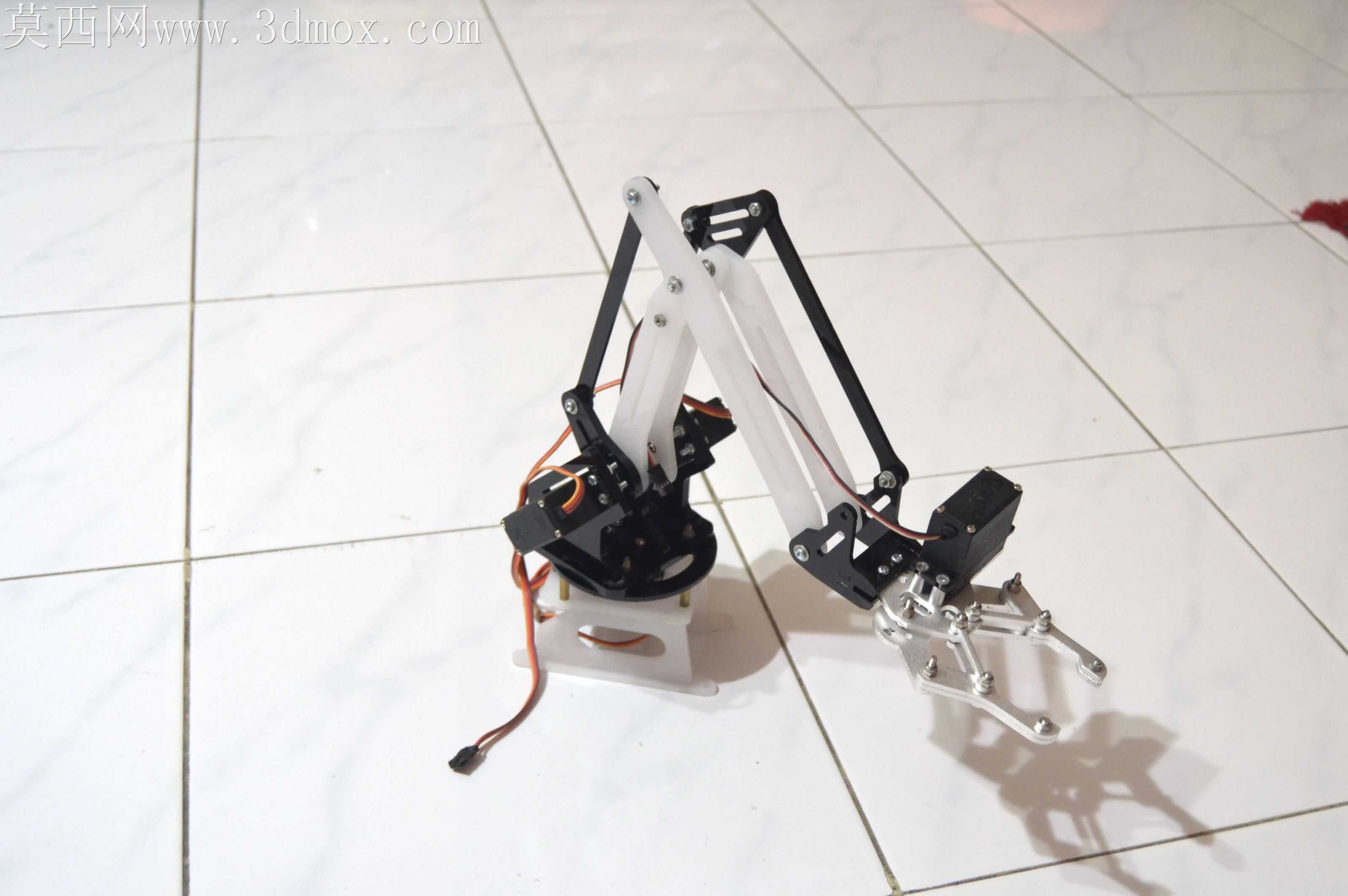

三自由度铰接式机械抓取臂结构设计

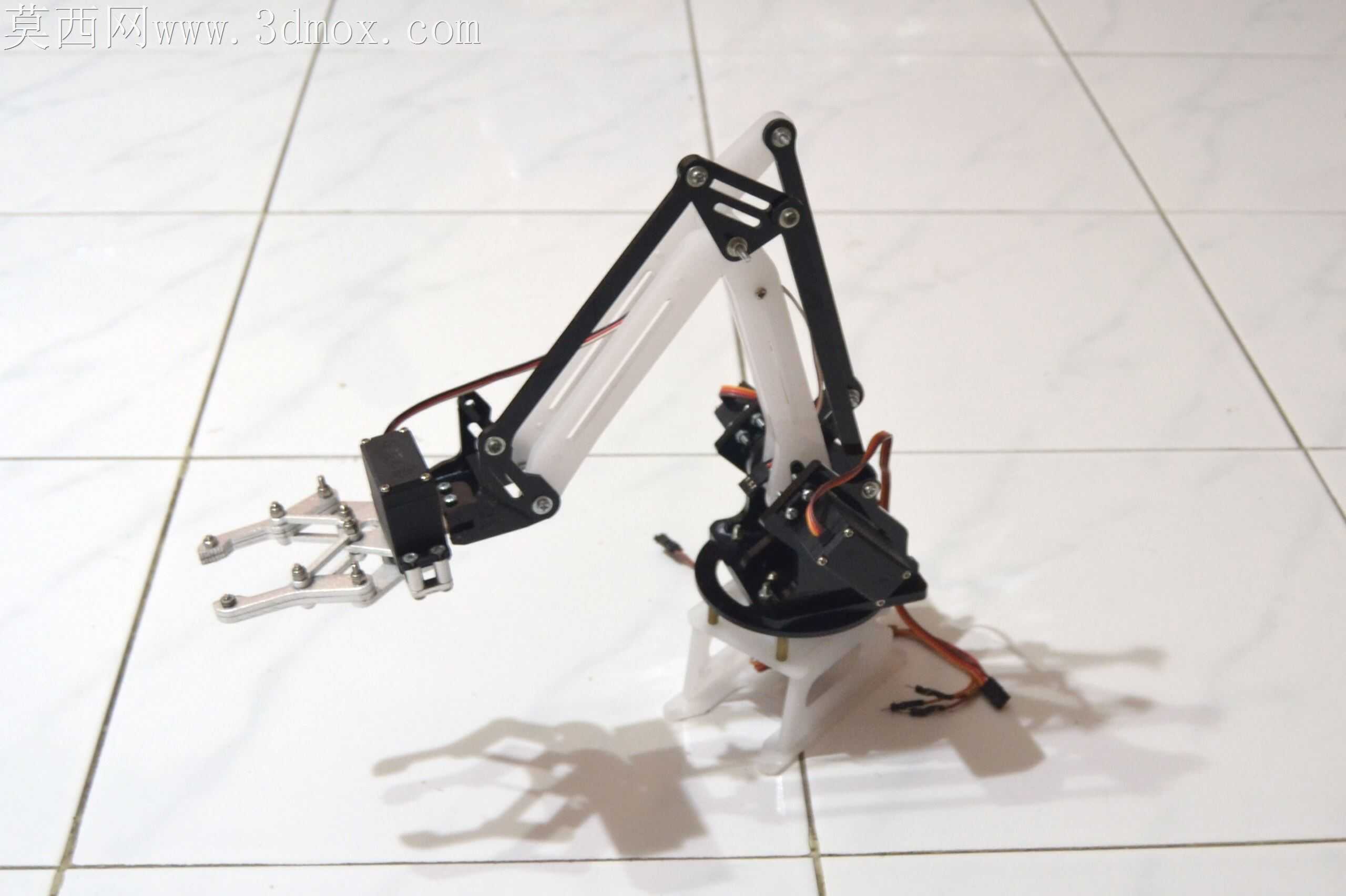

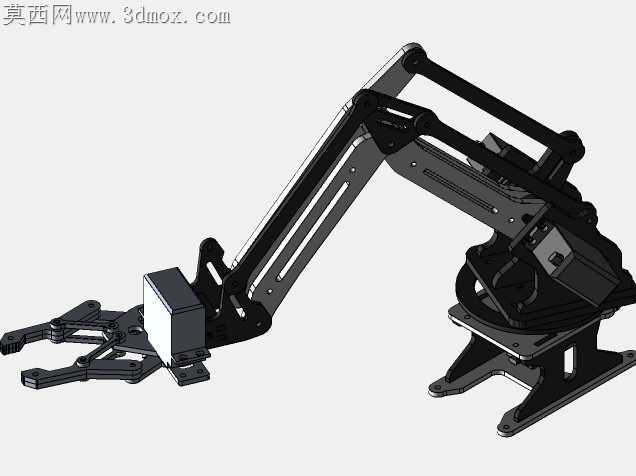

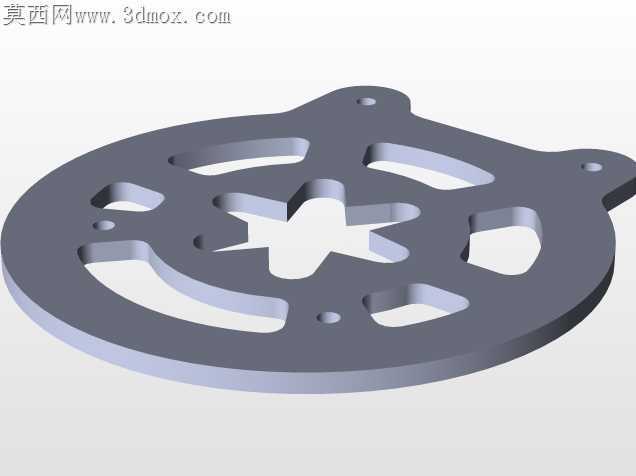

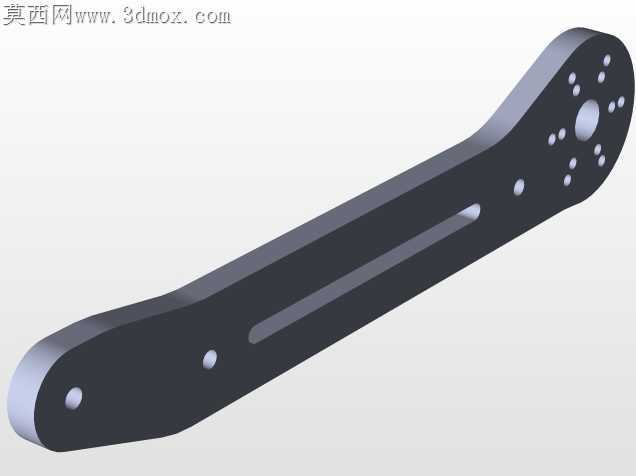

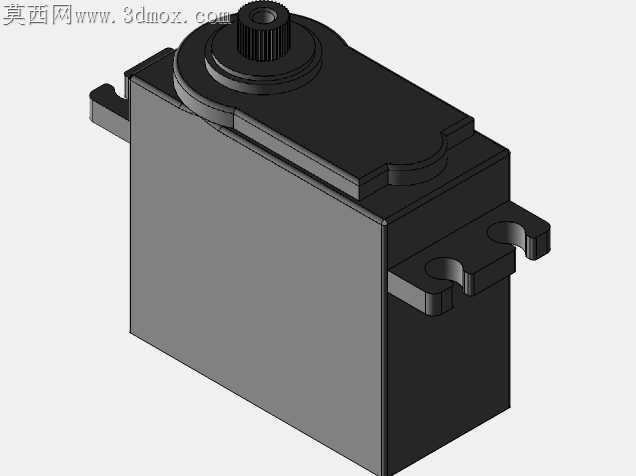

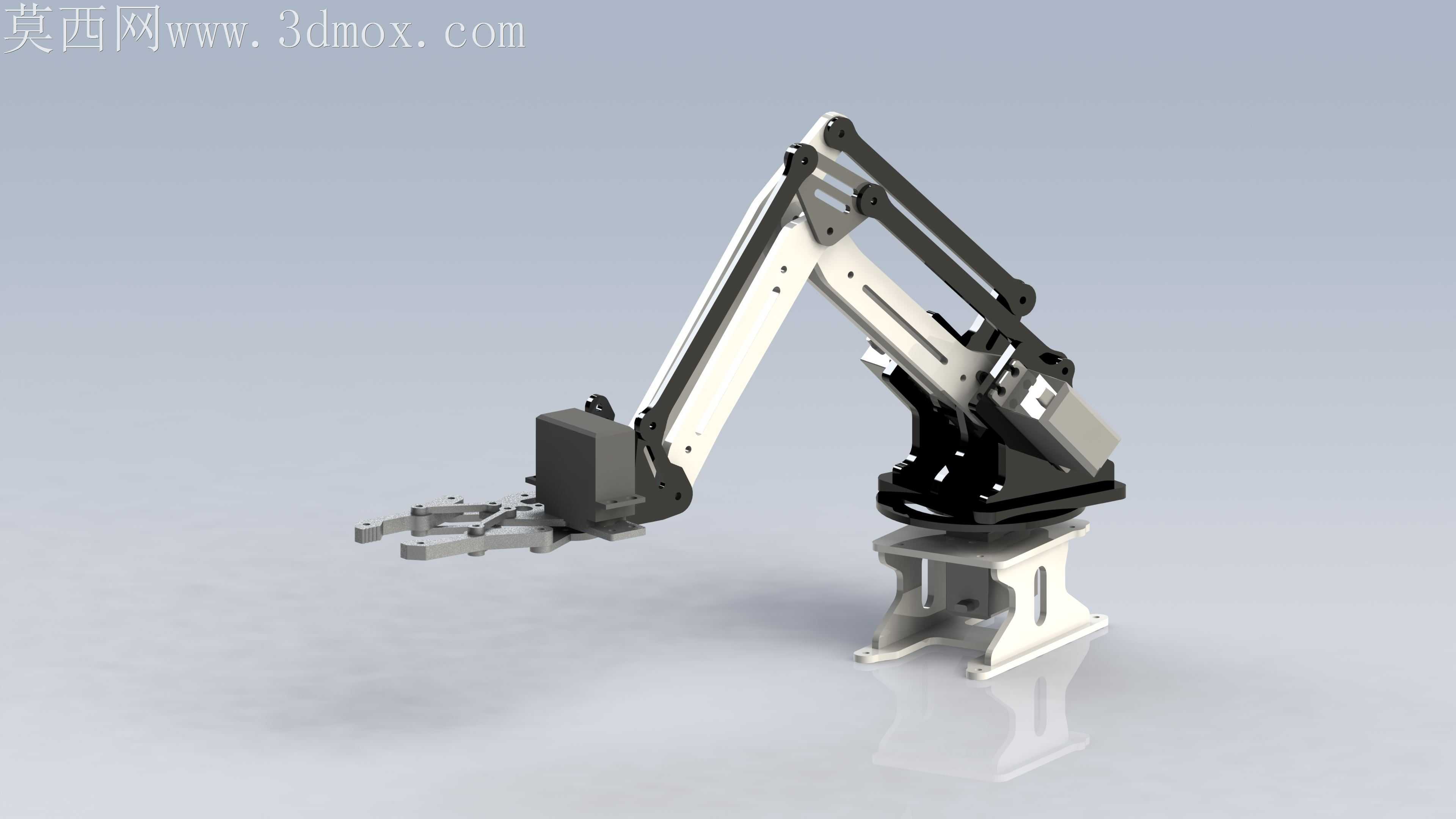

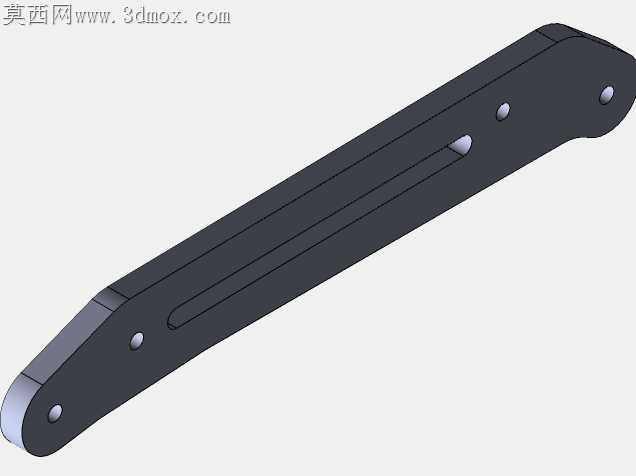

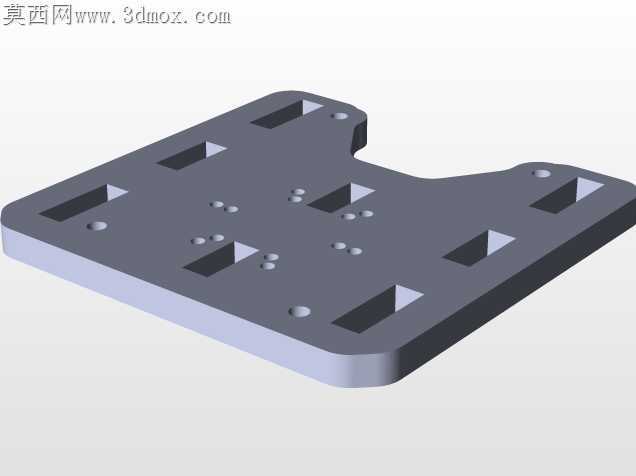

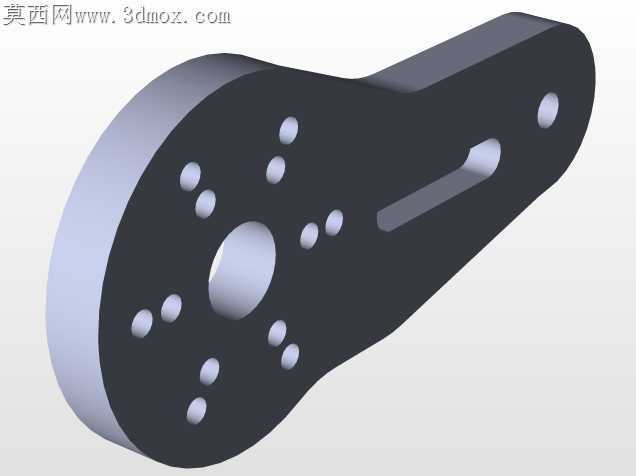

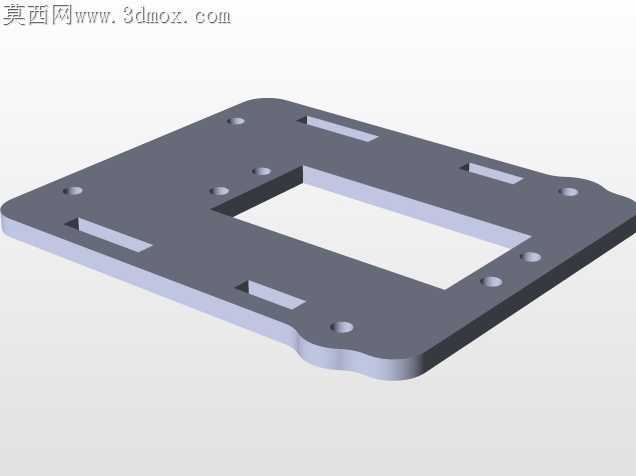

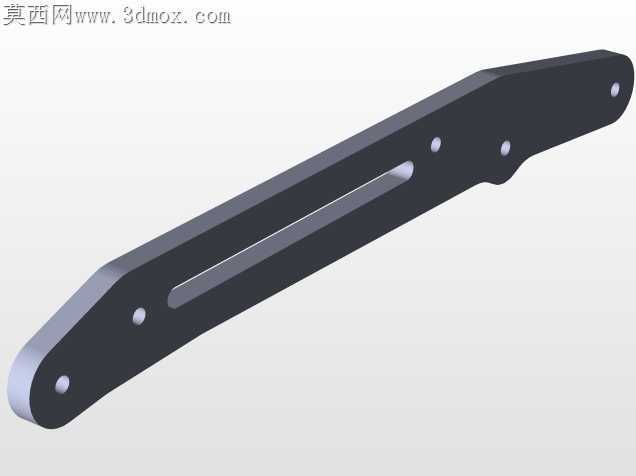

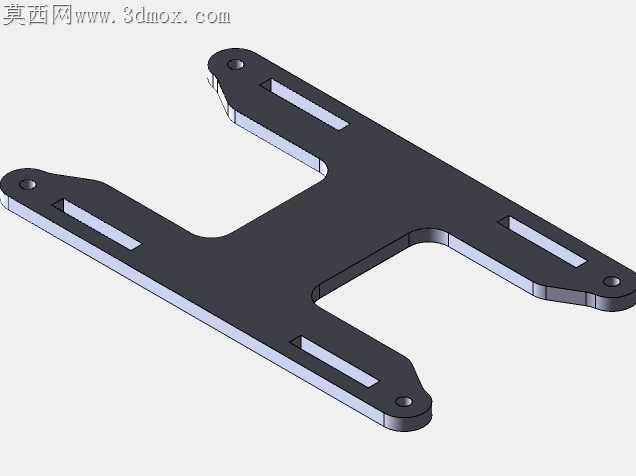

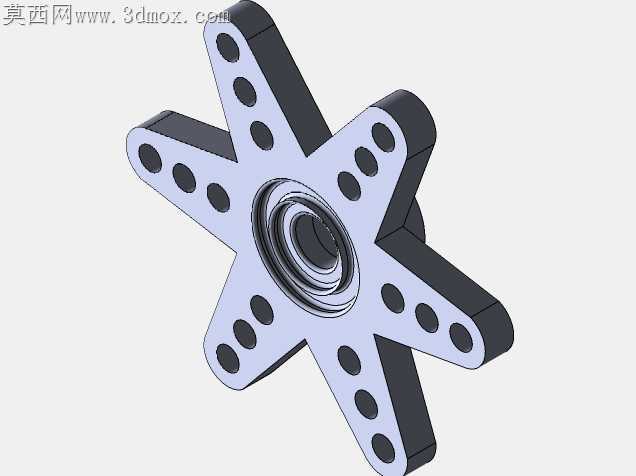

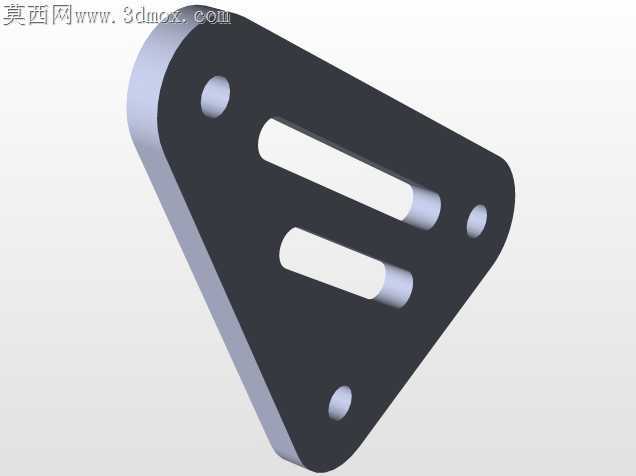

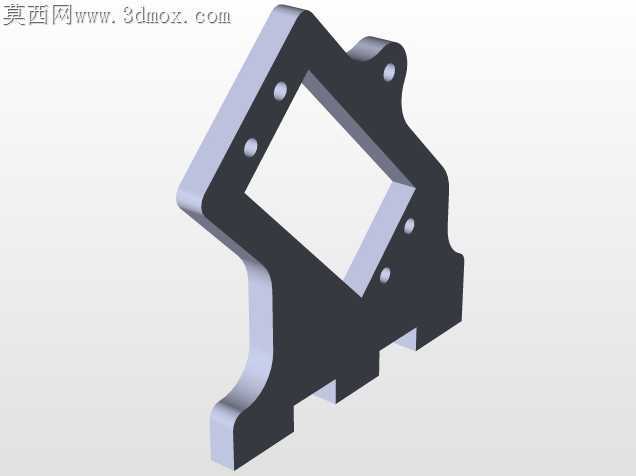

桌面级轻载抓取臂的落地难点，从来不是能摆出多少种姿态，而是小尺寸关节在反复启停时的间隙累积，会直接让末端夹爪的定位偏差超出作业允许范围。这款三自由度机械臂的大臂与小臂铰接处，没有采用常规的同轴单销轴贯穿设计，而是将铰接座拆分为双侧对称的嵌合式支撑耳，每侧支撑耳与臂身的衔接处做了0.2mm的止口定位台阶，装配时销轴从单侧穿入后，另一端用锁紧顶丝抵死销轴端面的平槽，避免臂身摆动过程中销轴跟转磨损孔壁，长期运行后也不会出现臂身左右晃荡的虚位。底座回转支承的位置，没有选用成本更高的标准交叉滚子轴承，而是在底座上下衔接面做了一圈环形的PTFE减摩槽，槽内预留的储油间隙能容纳足够的润滑脂，回转时的阻尼感均匀不卡涩，对于1kg以内的轻载作业场景，完全能满足±0.5°的回转定位精度，同时把底座的整体加工成本压缩了近六成。末端夹爪的指面做了可拆卸的锯齿状防滑嵌条安装位，嵌条与指身通过燕尾槽卡合，不需要额外拧动螺丝就能快速更换不同摩擦系数的接触垫，适配光滑塑料件、粗糙毛坯件等不同表面特性的抓取对象，夹爪开合的联动拉杆藏在小臂的内腔里，外部没有裸露的传动杆件，不会在臂身摆动时勾扯到周边的管线或者工件。臂身的镂空减重槽不是随意开出的装饰性结构，每处槽的边缘都做了1.5mm的翻边加强，在把臂身自重降低32%的同时，臂身末端的满载形变量控制在0.3mm以内，不会因为臂身过软导致抓取时出现点头下沉的问题。关节处的走线槽全部做了圆角过渡，没有尖锐的棱边，伺服电机的线缆顺着臂身内侧的藏线腔排布，臂身摆到极限角度时线缆的弯曲半径始终大于线缆直径的5倍，不会出现反复弯折导致线芯断裂的隐患。底座的安装脚做了四个长条形的调节孔，不需要严格对准安装台的预埋螺孔，就能微调臂身的安装位置，找正回转中心的操作比圆孔安装座节省一半以上的调校时间。
