五十吨卧式散装水泥储料仓结构设计

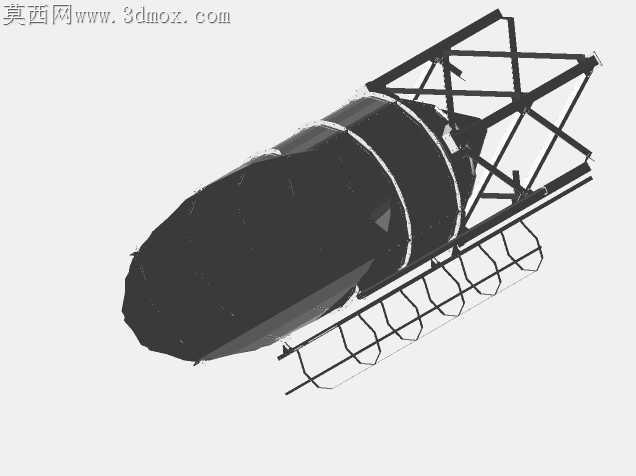

散装水泥存储现场常出现立式仓架设空间受限、转场拆装难度大的痛点，卧式储仓的结构设计恰好能破解这类场地适配难题。仓体采用分段式筒身拼接逻辑，每段筒节的法兰对接面预留了2mm的焊接收缩余量，避免现场满焊后筒身直线度超差，导致内部物料滞留起拱。筒身外侧的环形加强筋并非等距排布，靠近出料锥段的位置筋板间距缩小15%，抵消物料堆积时的局部侧压力，防止长期承压出现筒壁鼓包变形。上部的桁架支架采用不等边角钢拼焊，斜撑的排布角度避开了仓体的检修人孔位置，日常清仓作业时不会出现杆件遮挡操作空间的问题，支架底部的连接耳板统一开成长圆孔，允许现场安装时存在3mm以内的基础预埋偏差，降低土建施工的精度要求。出料端的锥段内壁做了渐变弧度处理，没有生硬的折角焊缝，水泥粉料下落时不会在折角处积料板结，锥段外侧的爬梯踏步采用防滑花纹钢板弯折，踏步与仓壁的连接点全部落在加强筋位置，避免直接焊接在薄筒壁上造成局部应力集中，长期踩踏出现焊缝开裂。仓体顶部的护栏高度设置为1.2米，横杆间距符合高空作业防护要求，护栏与桁架支架采用螺栓连接而非满焊，后期更换锈蚀杆件时无需动用动火作业，降低仓储区域的施工安全风险。底部的输料通道预留了螺旋输送机的安装接口，接口法兰的螺栓孔采用跨中布置，适配不同型号的输送设备对接，不需要现场重新扩孔调整。所有钢结构件的棱角位置都做了R3的圆角倒钝，避免安装转运过程中划伤施工人员，也能减少漆面在棱角处的流挂缺陷，提升户外使用时的防腐涂层附着力。仓体两端的封头采用椭圆封头而非平盖结构，承压能力提升40%的同时，封头与筒身的对接焊缝采用双面焊，焊后打磨平齐，不会出现焊缝位置的物料挂壁问题。支架底部的垫铁采用可调式结构，安装时可以通过垫铁调整仓体的倾斜角度，保证出料端有3度的安装倾角，让水泥粉料能够依靠自重顺畅流向出料口，不需要额外加装气吹装置就能减少残料量。
