多瓣联动式机械虹膜缩放机构

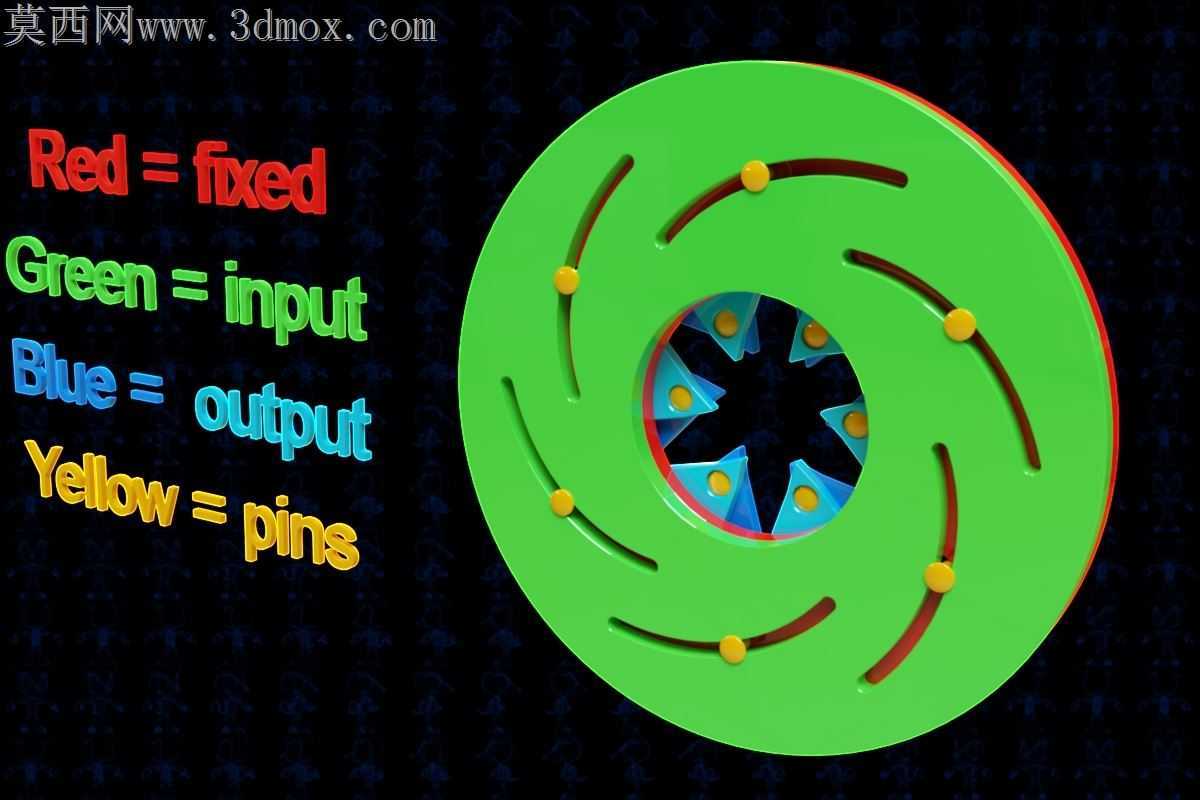

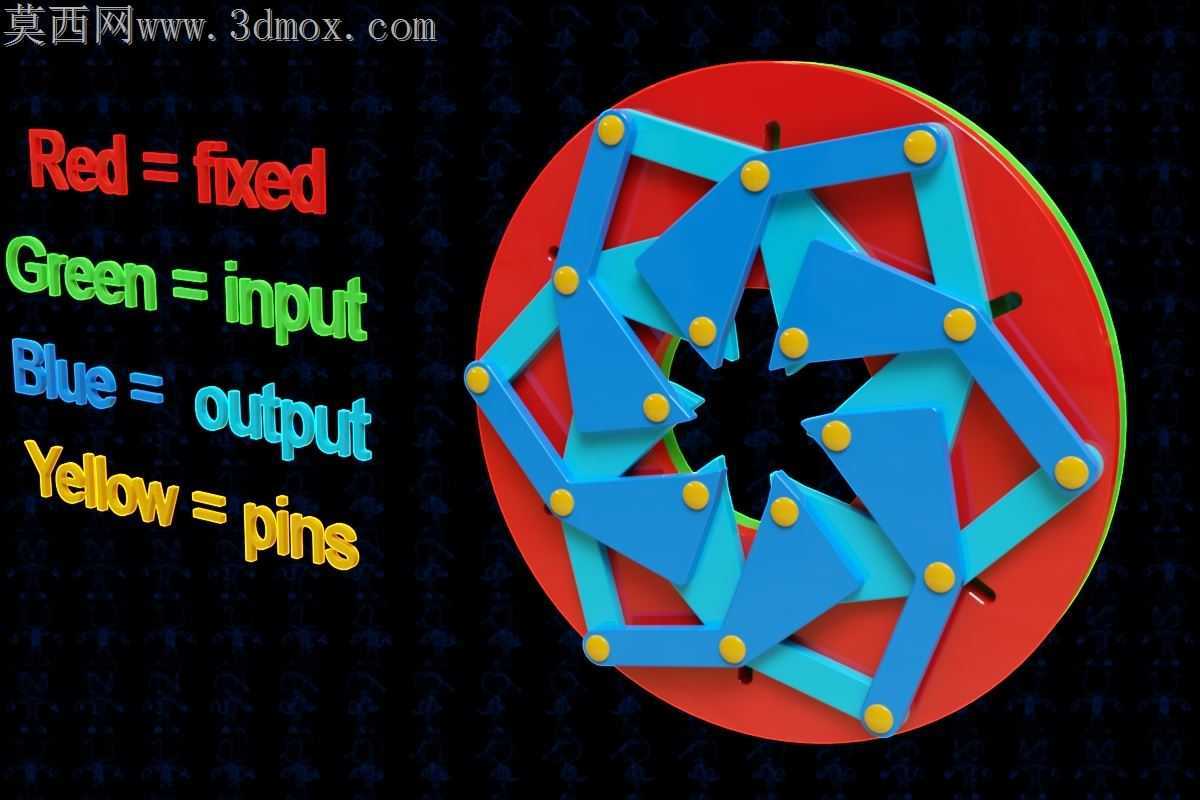

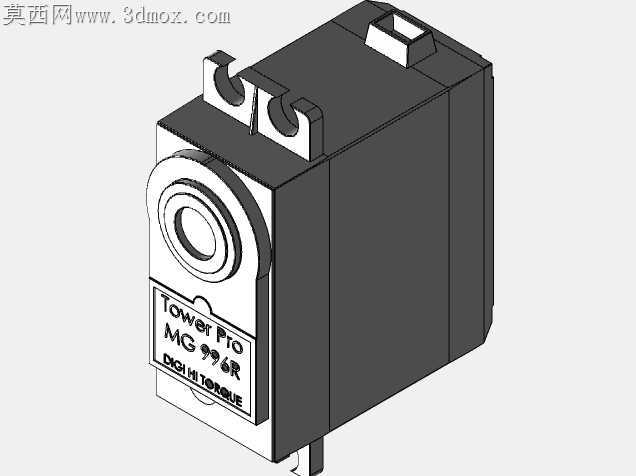

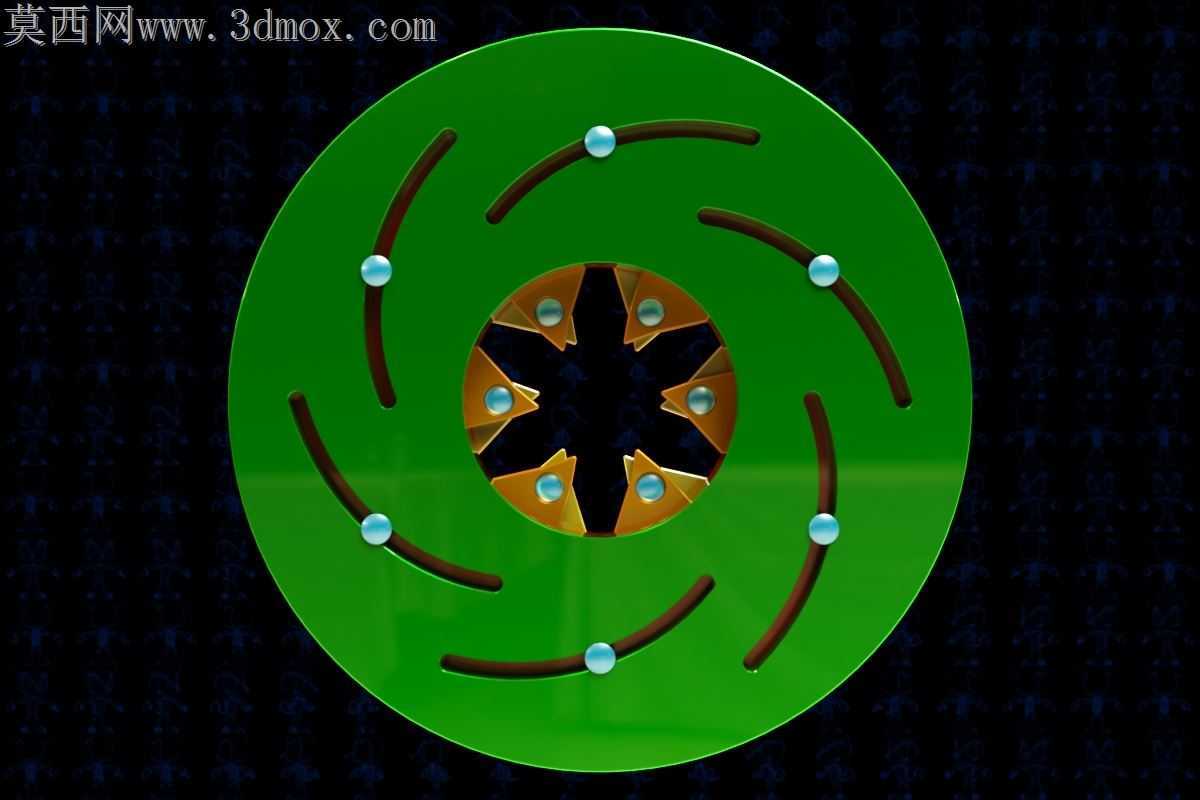

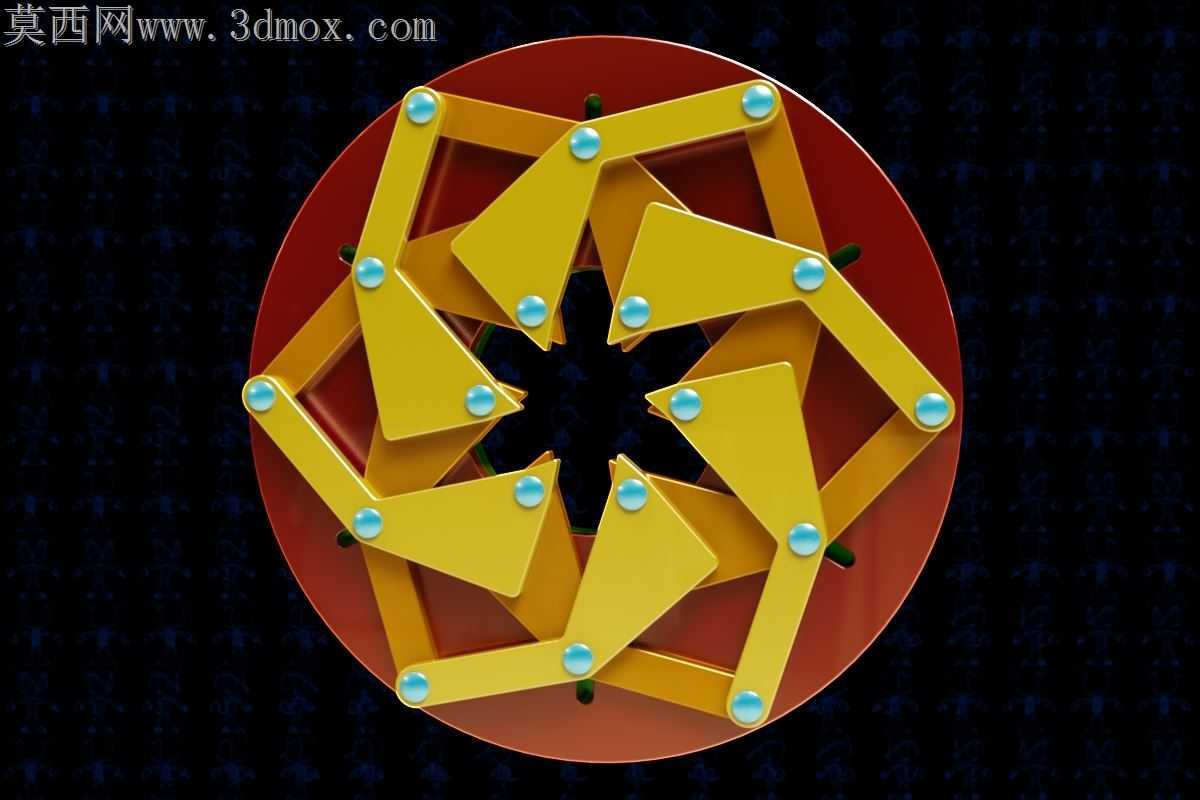

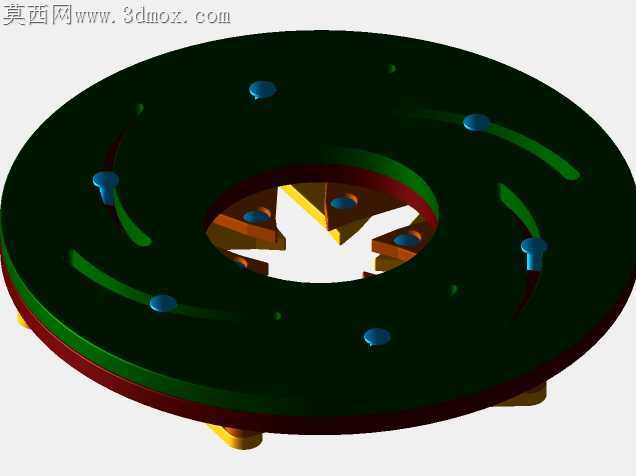

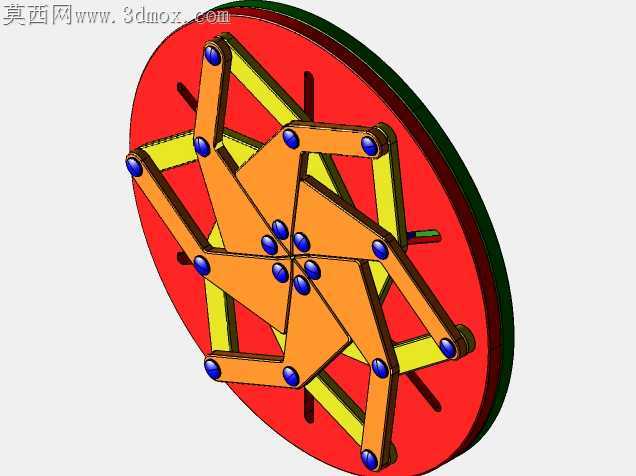

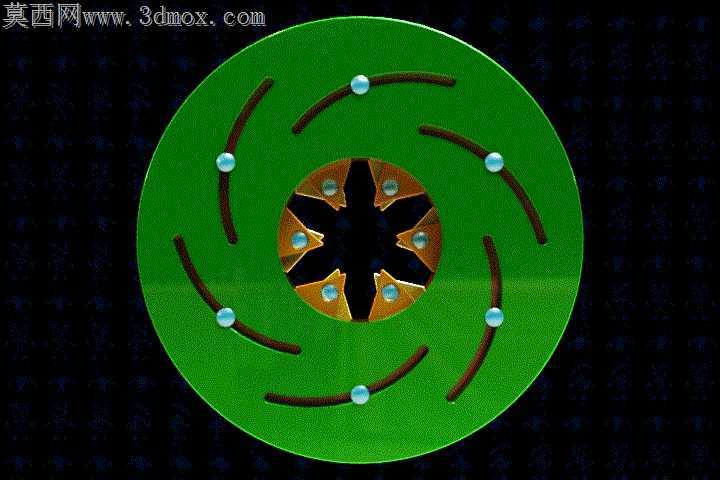

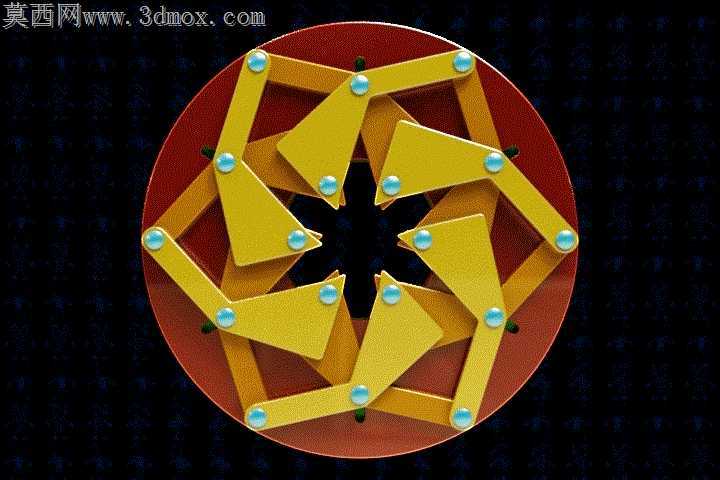

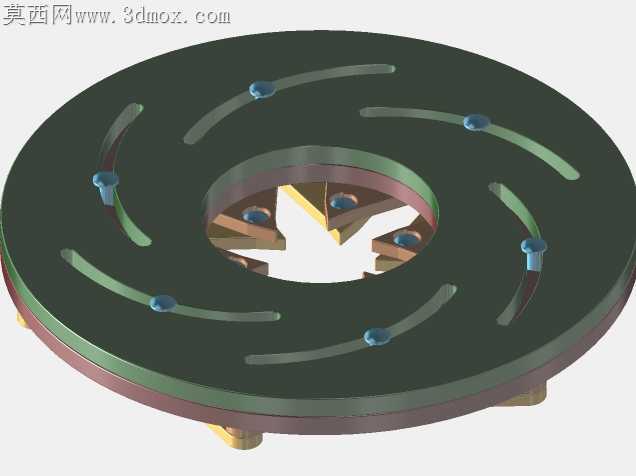

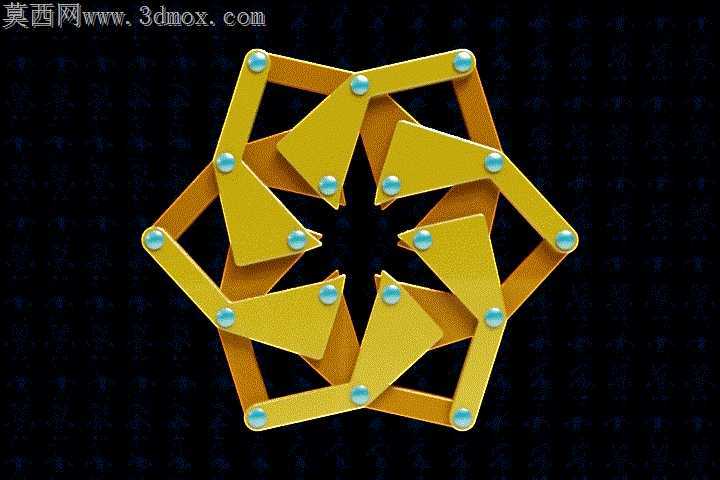

多瓣铰接的虹膜类机构最容易在小角度开合时出现瓣片边缘卡滞，根源在于铰接点的回转公差与瓣片轮廓的包络间隙没有做匹配设计，常规等间隙预留会在收缩到最小孔径时，相邻瓣片的侧边出现0.1mm以内的硬干涉，反复动作后铰接销的磨损会进一步放大卡滞概率。这款机构的瓣片轮廓没有采用常规的直边裁切，每片瓣片的侧边都做了对应回转轨迹的微弧修形，修形量从瓣片根部到尖端呈线性渐变，根部预留0.08mm的避让间隙，尖端因为线速度更高、运动轨迹偏移量更大，间隙放大到0.15mm，刚好抵消铰接销孔的同轴度公差带来的轨迹偏移，不会在开合过程中出现剐蹭异响。铰接销的排布没有采用等半径圆周布局，靠近外圈的固定铰接点和瓣片中部的活动铰接点做了半径差匹配，外圈铰接点的回转半径比活动铰接点大2.3mm，这个差值刚好让瓣片在完全展开时，所有瓣片的外边缘能拼成完整的圆形遮挡面，不会出现扇形缺口，收缩到最小位置时，瓣片的尖端又能同步收拢到中心位置，不会出现某一片瓣片提前到位别住其他部件的情况。瓣片的厚度选择也做了适配，3mm的板厚既保证瓣片在开合过程中不会因为侧向受力出现翘曲，又不会因为厚度过大增加铰接点的侧向摩擦力，铰接销采用端部铆压的固定方式，铆压量控制在0.1mm，既不会让销钉从孔位脱出，又不会压得过紧导致瓣片转动阻尼过大。底座的环形安装面做了0.2mm的下沉台阶，所有铰接销的底部都藏在台阶范围内，不会突出底座平面，安装到其他设备上时不需要额外预留销钉的避让空间，瓣片表面做了细微的磨砂质感处理，光影下能清晰看到每一片瓣片的运动轨迹，铰接点的蓝色衬套既做了视觉区分，也能在实际装配时作为耐磨衬套使用，降低铰接位置的磨损速度，连续开合上万次也不会出现明显的旷量。这类机构常用来做可调孔径的遮光挡板、物料分选的变径卡口，修形后的瓣片轮廓能保证在任意开合角度下，中心的孔径都是规整的正多边形，不会出现边缘漏缝的问题，铰接点的公差匹配也让机构的传动效率更高，只需要很小的驱动力就能带动所有瓣片同步动作，不需要额外添加润滑脂也能顺畅运行。
