间歇传动槽轮式日内瓦机构结构设计

　　在自动化生产线的转位工位、多工位转盘设备、电影放映机的胶片输片机构、包装机械的间歇送料单元中，日内瓦机构（即槽轮机构）是应用极为广泛的间歇传动部件，其核心作用是将驱动侧的连续匀速旋转运动，转化为从动侧的周期性间歇转位运动，相比棘轮机构、不完全齿轮机构，日内瓦机构的传动冲击更小，转位定位精度更高，在中低速间歇传动场景中具备极高的可靠性。

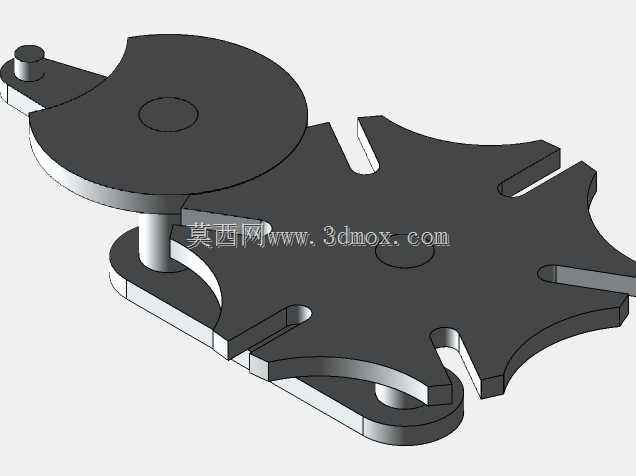

　　本次呈现的日内瓦机构采用外啮合平行轴布局，核心构件包含主动拨盘与从动槽轮两大主体，主动拨盘上设置有圆柱驱动销与弧形锁止弧，从动槽轮则均匀分布有径向开口槽与对应配合的锁止凹弧，当主动拨盘连续旋转时，圆柱销进入槽轮的径向槽时会带动槽轮转过固定角度，当圆柱销脱离径向槽后，主动拨盘上的锁止弧会与槽轮的凹弧完全贴合，将槽轮锁止在固定位置，避免从动侧出现窜动，实现精准的间歇停位。

　　从结构设计逻辑来看，该机构的槽轮开设了四个均布的径向槽，对应主动轴每旋转一周，从动槽轮完成90度的转位动作，动停比为1:3，即每段转位动作占驱动轴1/4旋转周期，剩余3/4周期槽轮保持锁止静止，这种四槽布局是工业场景中应用最广泛的配置，兼顾了转位速度与锁止稳定性，若需要更小的单次转位角度可增加槽数，但槽数过多会导致槽轮的结构刚性下降，传动过程中的柔性冲击增大，因此常规工况下四槽结构的综合性能最优。

　　在安装边界方面，该机构的主动轴与从动轴为平行轴布局，两轴的中心距为固定设计值，安装时需要严格保证两轴的平行度公差，若平行度超差会导致圆柱销与径向槽的配合间隙不均，运行过程中出现卡滞或磨损加剧的问题；主动拨盘的驱动销与槽轮径向槽的配合采用间隙配合，间隙值控制在0.02-0.05mm区间，既保证运动过程中无卡滞，又能将传动回差控制在允许范围内；锁止弧的配合面需要保证较高的表面粗糙度与形位公差，锁止状态下两弧面的贴合面积不小于80%，避免锁止时槽轮出现微小角度晃动，影响工位定位精度。

　　实际应用中，这类日内瓦机构通常搭配减速电机作为动力输入，主动轴的输入转速一般控制在10-30rpm区间，转速过高会导致圆柱销进入径向槽时的冲击载荷增大，不仅会产生明显的运行噪音，还会加速配合面的磨损，缩短机构使用寿命；在负载端，槽轮的输出轴可直接连接多工位转盘、送料辊、转位夹具等部件，无需额外添加定位锁止结构，依靠机构自身的锁止弧即可实现停位阶段的位置固定，大幅简化了设备的整体结构。

　　从结构细节来看，该机构的所有传动构件均采用平板式结构设计，主体零件可通过板材线切割或铣削加工成型，加工工艺性好，制造成本较低，装配时仅需要保证两轴的中心距与平行度，调整驱动销的伸出长度使其完全嵌入槽轮的径向槽深度即可完成装配，后期维护也十分简便，仅需要定期在配合面添加润滑脂，检查驱动销的磨损情况，当驱动销磨损量超过0.1mm时及时更换即可保证机构的传动精度。

　　不同于凸轮式间歇分割器，日内瓦机构的结构更加简单，成本仅为同规格分割器的1/5-1/10，虽然在高速、高精度工位的表现不及凸轮分割器，但在中低速、轻负载的间歇传动场景中，其可靠性与性价比优势十分突出，广泛应用于小型自动化设备、轻工机械、教学演示教具等领域，能够稳定实现固定角度的间歇转位动作，满足多数常规工位的转位输送需求。
