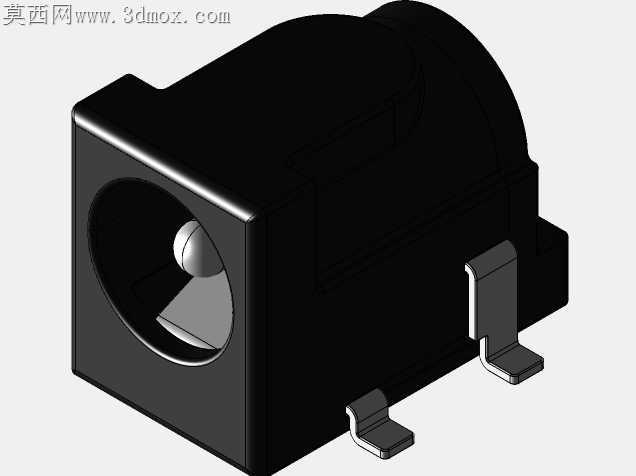

贴片式DC电源插座接头结构设计

消费电子贴片组装产线里，常规DC电源插座常出现焊盘虚焊、插脚受力脱焊、插合时内部弹片偏移的问题，根源多是原始模型未针对SMT回流焊工艺做结构适配，引脚与塑胶本体的配合公差留量不足，过炉后热胀冷缩拉扯焊盘导致可靠性下降。这款贴片DC接头的结构调整，完全围绕SMT加工的实际痛点展开。引脚弯折处做了微小的应力释放圆弧，没有沿用常见的直角弯折结构，避免回流焊高温下引脚应力集中拉扯焊盘，焊盘接触端做了微幅加宽的沉锡平面，过炉时锡膏爬锡面积比常规结构提升近两成，能有效降低虚焊、假焊的不良率。塑胶本体的定位柱高度做了0.15mm的公差冗余设计，贴片机吸嘴抓取定位时不会因为柱体过高顶偏吸嘴，也不会因为高度不足导致贴装偏移，本体底部预留了均匀的排气槽，过炉时 trapped 的热空气能顺利排出，不会在塑胶底部形成鼓包顶起元件。插孔内部的弹片固定槽做了四舍五入的细节优化，没有保留原始模型里的尖锐棱角，弹片压入装配时不会刮伤弹片镀层，插拔寿命能得到稳定保障，弹片接触端的球面弧度做了微调，公头插入时的导向行程更顺滑，不会出现插合卡顿、接触不良的情况。两侧的固定焊脚做了下沉式台阶设计，贴装后焊锡能包裹住台阶侧面，形成三面焊接的固定结构，比普通平脚焊接的抗拉扯强度提升近40%，日常使用中拉扯电源线时不会轻易把接头从PCB板上扯落。本体侧面的拔模斜度做了细微调整，注塑生产时脱模阻力更小，不会出现本体边缘缺胶、毛边的问题，省去后续人工修边的工序成本。插孔入口处做了0.2mm的导向倒角，公头插入时即使有微小的角度偏差也能顺利导入，不会因为硬插顶歪内部弹片。所有结构细节的调整都没有改动接头的标准安装尺寸，完全兼容现有PCB封装库，不需要额外改板就能直接替换原有料件，兼顾了加工可靠性和物料替换的便利性。
