钣金结构电气防护外壳设计

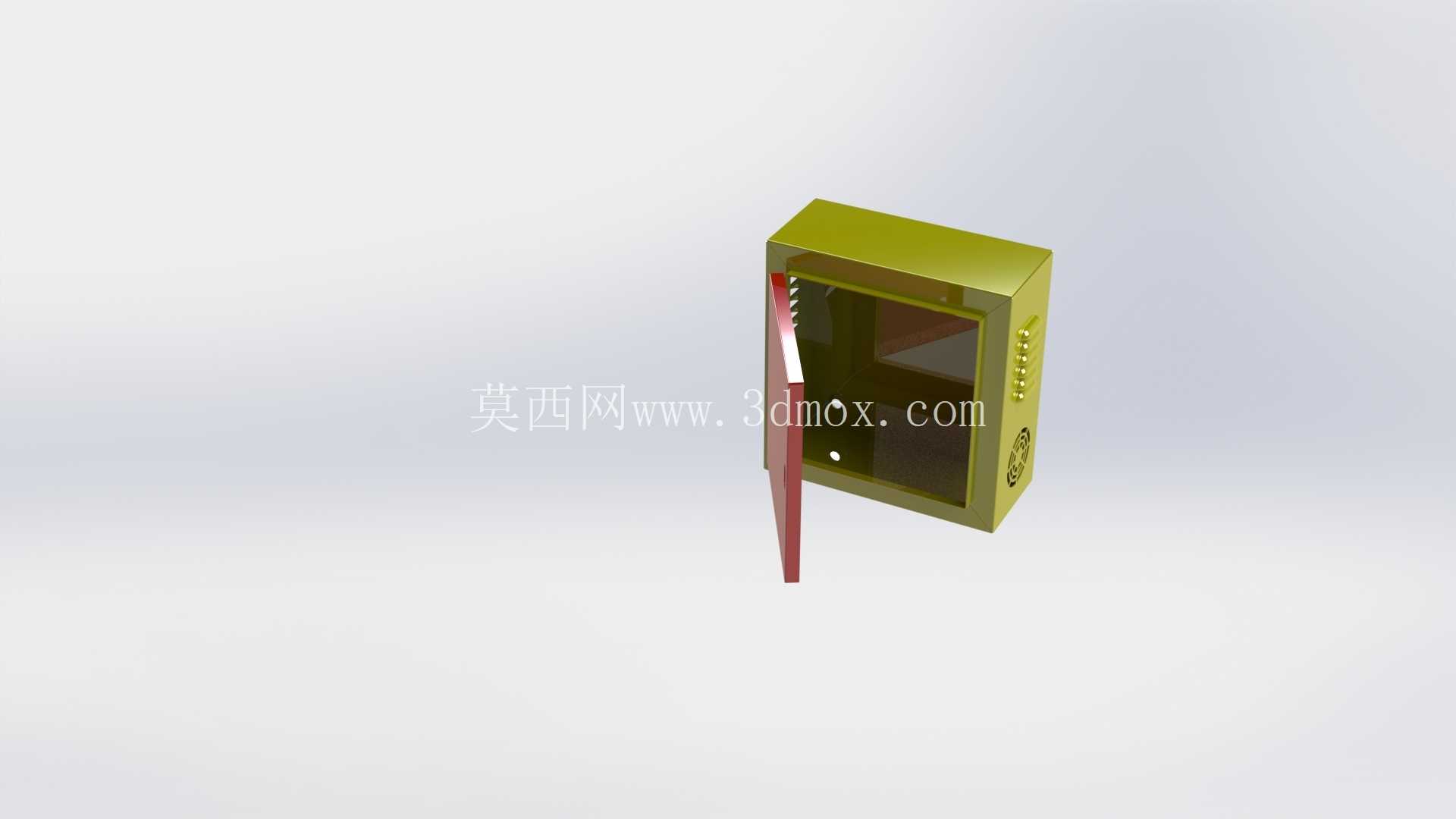

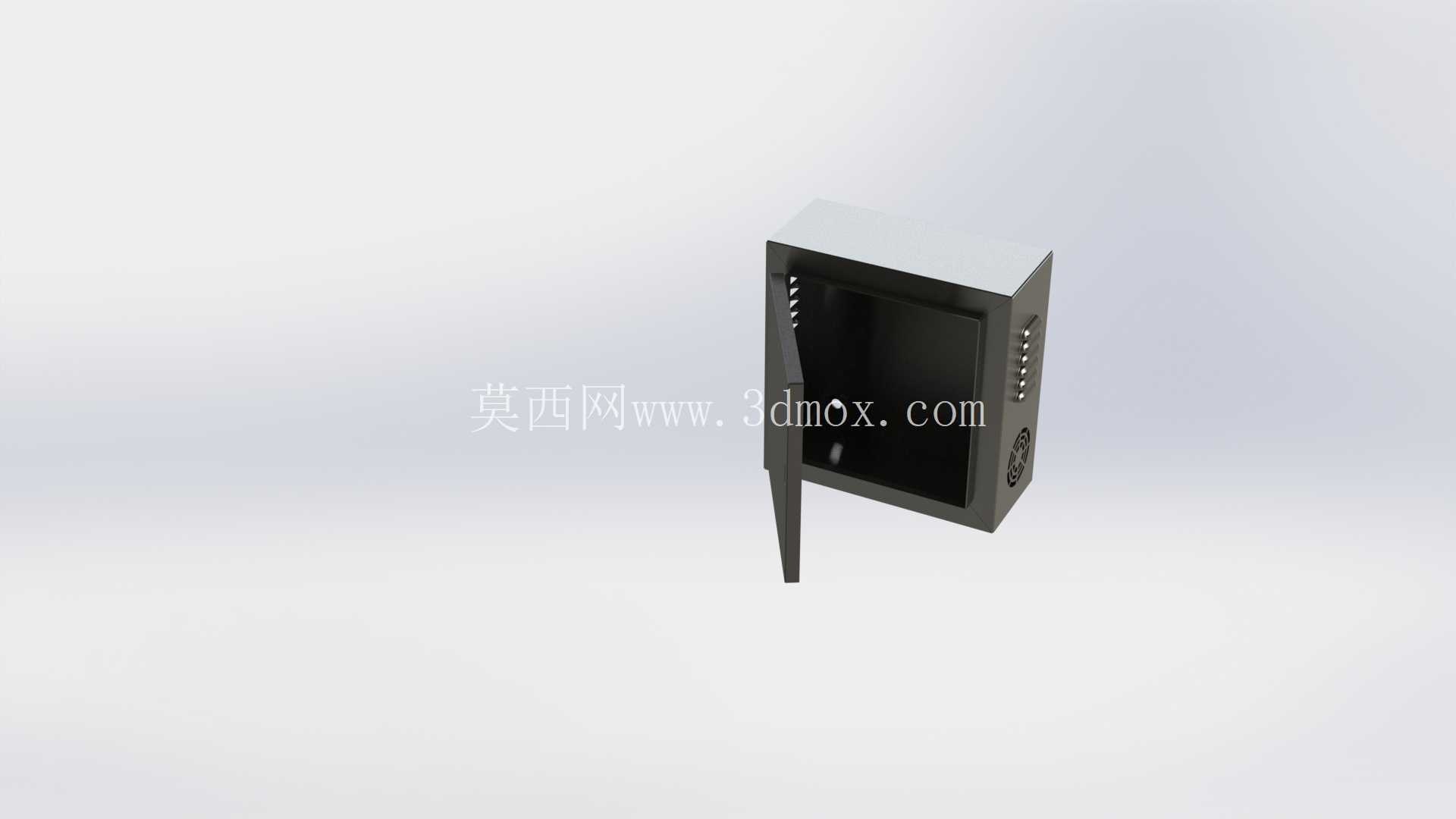

　　这款电气外壳采用钣金弯折成型工艺制作，整体为立式矩形箱体结构，主要适配低压电源变压器类电气元件的内置安装需求，在工业配电、小型设备电控集成、户外临时供电点位等场景中承担物理防护、电气隔离的核心作用。从实际使用场景来看，这类外壳常被应用在车间设备旁的就地供电单元、小型分布式配电点位、民用建筑配套供电节点中，既可以阻挡生产环境中的粉尘、切削液飞溅、意外外力磕碰对内部变压器及接线端子的损伤，也能通过封闭结构避免非专业人员误触带电部件，降低现场用电安全隐患。

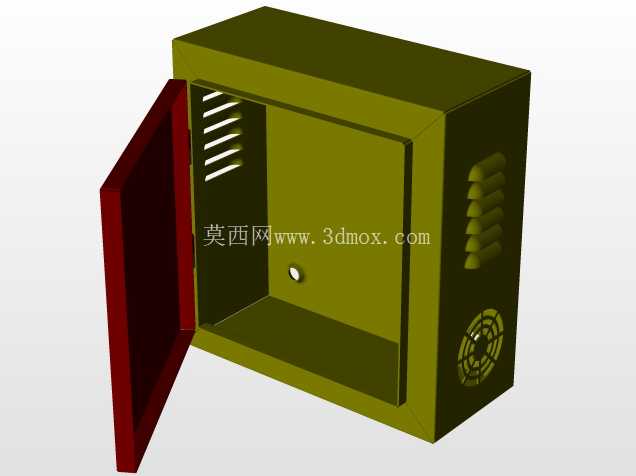

　　从功能特性上看，外壳采用单侧开门结构，门体与箱体通过侧边的铰接结构连接，开合角度可满足内部元件安装、接线运维的操作空间需求，门体闭合后可通过侧边的锁止结构实现固定，避免非授权开启。箱体背部及侧部预留了标准化的接线过孔与安装固定位，过孔位置匹配常规变压器的进出线接线端子排布，安装时可直接通过背部的挂装孔或者底部的固定脚位将箱体固定在墙面、设备支架或者安装基座上，不需要额外做大量的适配性改孔。箱体内部预留的安装空间可容纳常规容量的电源变压器、配套接线端子排以及小型的保护元件，内部安装板可根据实际元件尺寸调整固定位置，适配不同规格的核心电气元件安装需求。

　　设计思路上，整体采用等壁厚钣金弯折成型，减少不必要的拼接焊缝，既提升了箱体整体的结构强度，也降低了加工过程中的工序复杂度，弯折处做了圆角过渡处理，避免加工及安装过程中锐边划伤操作人员。门体与箱体的贴合面做了折边咬合结构，可在一定程度上阻挡粉尘与飞溅液体进入箱体内部，满足常规工业环境下的防护等级要求。箱体的外形尺寸经过优化，在满足内部元件安装空间的前提下尽可能压缩外部占用体积，适配墙面挂装、支架安装等多种安装场景的边界要求，安装时预留的侧边操作空间仅需满足门体全开即可，不需要额外预留过多的侧向操作距离，适合空间相对紧凑的安装点位。

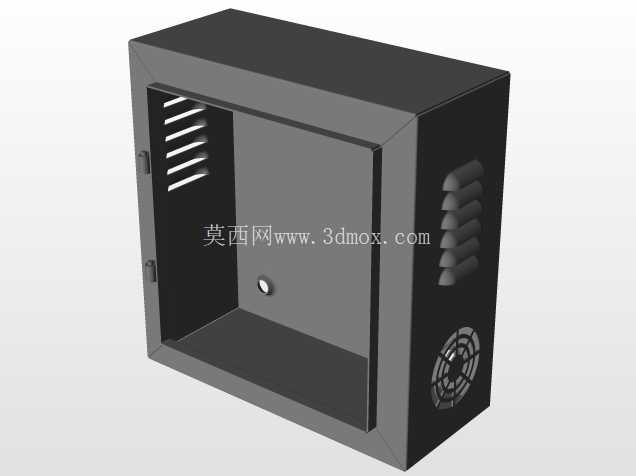

　　从结构细节来看，箱体的边角处做了加强弯折处理，在钣金壁厚不高的前提下提升整体抗形变能力，避免运输、安装过程中受外力挤压出现箱体变形，导致门体无法正常闭合。门体上预留的标识粘贴区域平整，可方便后期粘贴回路标识、安全警示标识，不需要额外做表面处理。箱体表面做了常规的防锈喷涂处理，可适应普通工业环境下的防氧化需求，若应用在户外或者高腐蚀场景，也可在该结构基础上调整表面处理工艺，不需要改动主体结构。在实际选型应用中，这类外壳可直接匹配对应容量的电源变压器安装，不需要重新设计箱体结构，可大幅缩短电控单元的设计制作周期，降低结构设计与加工的成本，同时标准化的结构也方便后期运维过程中的元件更换与故障排查，开门后内部元件全部外露，接线、检测操作都可直接在箱体内完成，不需要将整体箱体从安装位拆卸下来。
