民航涡扇航空发动机外观结构

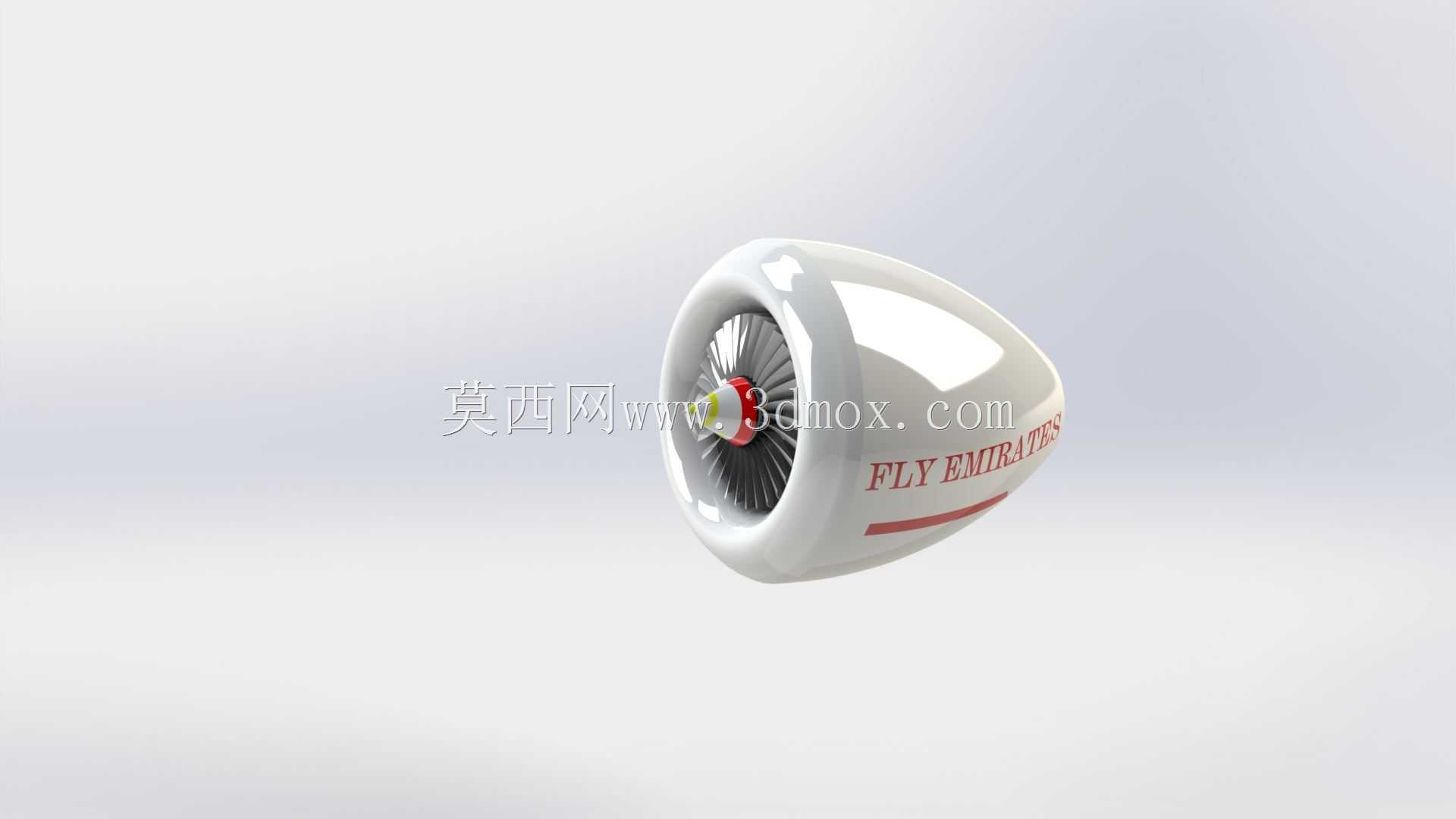

　　该三维结构呈现的是民用客机使用的大涵道比涡扇喷气动力装置前端总成，建模范围覆盖进气整流锥、风扇叶片环、进气机匣、短舱前段壳体以及外涵道外壁轮廓，整体按照现役窄体干线客机翼下吊装动力的典型比例搭建，可用于航空装备结构认知、教学演示、机务培训场景，也能作为飞行器总体布置阶段的动力包占位参考。

　　从实际装机场景看，这类动力单元通过吊挂接头悬挂在机翼下方，前端进气面需要与机翼前缘保持足够轴向距离，避免机翼上表面扰流直接吸入进气道；短舱外壁与机翼下蒙皮、吊挂结构之间要预留检修间隙，发动机最前端整流锥顶点通常超出机翼前缘一段距离，防止进气畸变影响风扇工作。模型中短舱最大外径对应风扇叶片尖部所在环腔，是整机径向尺寸最大的区域，布置时必须保证短舱最低点与地面之间满足起落架压缩后的安全净距，防止起降阶段吸入跑道杂物或短舱擦地。

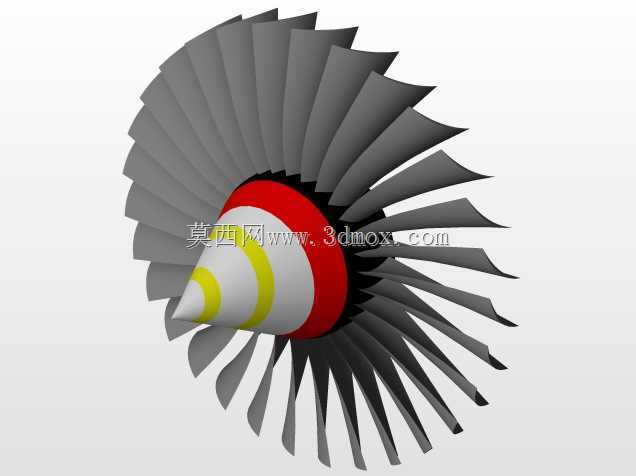

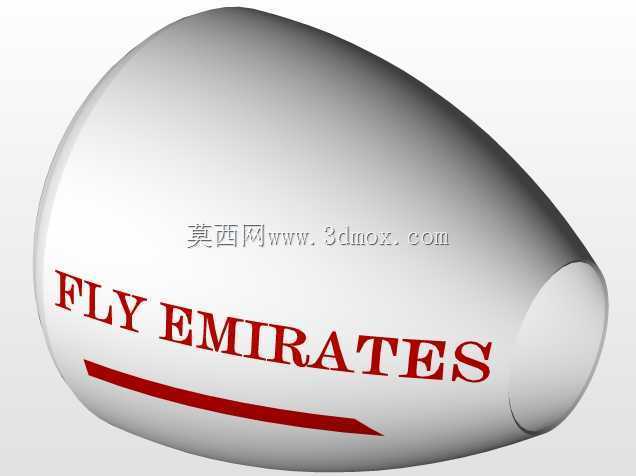

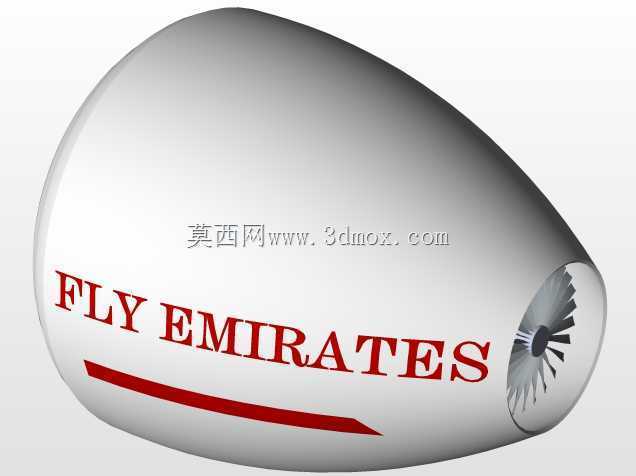

　　结构功能层面，前端光滑卵形整流锥承担来流导流作用，将轴向进入的空气均匀分流至各级风扇叶片通道，降低进气端紊流损失；锥后环形排列的风扇叶片是大涵道比发动机的核心做功部件，绝大部分吸入空气经过叶片增压后直接从外涵道喷出提供主要推力，少部分气流进入核心机参与压气机燃烧循环。叶片根部与风扇盘榫槽配合，叶尖与机匣内壁保留微米级运转间隙，既避免转动碰磨，又限制叶尖漏气损失。外围短舱壳体既构成外涵道的气流边界，也容纳隔音衬层、防冰管路、附件走线，外壳表面的航司标识区域对应实际短舱外壁的涂装维护位。

　　建模思路上，先以旋转特征生成卵形整流锥与短舱回转基体，确定进气道内径、短舱外径、轴向长度的基准回转曲面；再绘制单个风扇叶片的叶型截面，沿叶高方向叠加扭转角与弦长变化，通过圆周阵列完成整圈叶片排布，还原风扇级的稠密叶片布局。进气机匣内部的支撑支板、叶片前后缘圆角、短舱对接分模线都做了实体细化，渲染状态下可区分金属叶片、复合材料短舱、整流锥漆面的不同材质表现。

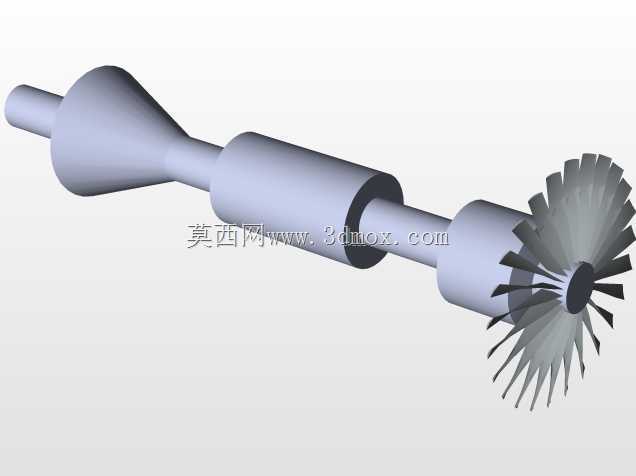

　　安装边界方面，该前端总成后端对接核心机机匣法兰，轴向定位面位于风扇级后方，径向以短舱中心线为装配基准；外围预留的吊挂连接点位在短舱上部两侧，整机运输时进气口需加盖防护堵盖，避免异物掉入叶片通道。日常维护中，整流罩可沿周向拆分打开，接近风扇盘与前端附件，叶片损伤检查、孔探作业都围绕该段结构开展，模型完整还原了外场维护所需的外观分块与轮廓关系。
