国际象棋王棋子铸造模具结构设计

这套模型对应的是国际象棋中王棋子的铸造成型模具，核心服务于棋类文娱用品的批量金属铸件生产场景，目前在金属工艺棋子、收藏级象棋套装的生产环节应用较为广泛，区别于普通注塑棋子的生产逻辑，这套模具针对锌合金、巴氏合金等低熔点铸造材质做了适配，能够直接产出表面光洁度达标、细节还原度高的金属棋王毛坯，减少后续抛光、电镀工序的加工余量。

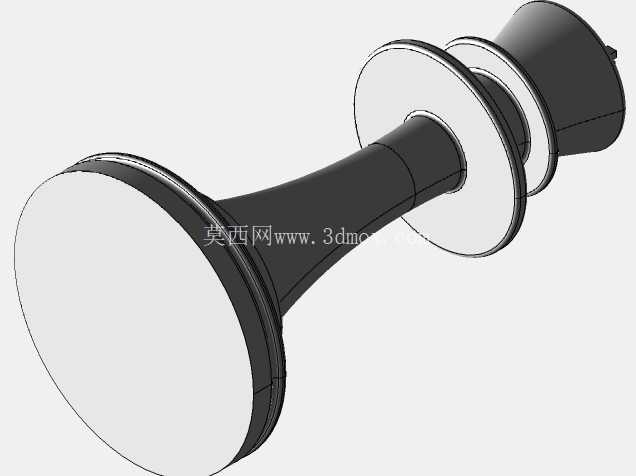

从实际生产用途来看，这套模具解决了异形回转类棋件的分型脱模难题，棋王整体为带多段凸缘的回转结构，头部为扩口喇叭造型，中部为收腰锥杆，底部为带限位凸边的圆盘底座，传统的两板模结构很容易在凸缘位置形成卡模，导致铸件脱模时出现拉伤、缺料的问题。设计时特意将分型面设置在中部圆盘凸缘的最大轮廓位置，动定模的贴合面做了0.02mm的溢料槽设计，既能够保证合模时的排气顺畅，避免铸件表面出现气孔、缺肉的缺陷，又不会让飞边过厚增加后续打磨的工作量。

结构设计上，模具的浇注系统采用了侧浇口进料的方式，浇口位置设置在底部圆盘的侧边，进料方向沿着铸件的回转切线方向布置，能够让金属液在型腔内平稳充型，避免直接冲击型腔内壁造成的冲砂、粘砂问题，同时浇口残留的位置在棋子底部的非外观面，后续打磨去除浇口残留时不会破坏棋子的外观成型面。模腔的排气系统除了分型面的溢料排气槽之外，在头部喇叭造型的最顶端位置设置了直径0.8mm的排气塞，能够将充型过程中型腔顶部裹挟的气体顺利排出，避免铸件头部出现憋气导致的充填不满、表面凹坑的问题。

从安装边界与尺寸适配来看，这套模具适配常规的15吨小型立式压铸机安装，模架的整体长宽尺寸控制在180mm*150mm范围内，合模厚度为120mm，安装孔位的间距符合小型压铸机的标准模座安装尺寸，不需要额外做转接板就可以直接上机使用。铸件本身的成型尺寸高度为65mm，底部圆盘直径为32mm，头部最大直径为28mm，成型后的铸件壁厚均匀控制在2.5mm-3mm之间，既能够保证金属棋子的压手感，符合收藏级象棋的重量要求，又不会因为壁厚过厚导致铸件内部出现缩孔、缩松的缺陷，同时均匀的壁厚也能让铸件冷却过程中收缩均匀，减少变形量，保证棋子放置时的平整度，不会出现放置歪斜、晃动的问题。

在脱模结构的设计上，因为棋王的多段凸缘结构存在多个倒扣位置，设计时采用了推管顶出的结构，顶出力均匀作用在底部圆盘的整个环形端面上，不会因为顶出力集中导致铸件顶白、顶变形的问题，同时推管和型芯的配合间隙控制在0.03mm，既能够保证顶出动作顺畅，又不会出现飞边钻入配合间隙导致的卡模问题。型芯部分采用了整体式的镶件结构，针对棋王中部收腰杆的位置做了抛光处理，表面粗糙度达到Ra0.8，减少铸件脱模时的摩擦阻力，同时镶件采用了耐热模具钢材质，经过淬火处理后硬度达到HRC48-52，能够承受长期铸造过程中的金属液冲刷与冷热交变应力，提升模具的整体使用寿命，正常生产维护下这套模具的使用寿命可以达到5万模次以上，能够满足中小批量金属象棋产品的生产需求。

实际生产验证中，这套模具成型的棋王铸件尺寸公差可以控制在GB/T 6414的CT6级精度，表面不需要额外的喷砂处理就可以直接进行抛光、电镀或者做旧上色工序，能够适配亮铬、古铜、黑金等多种表面处理工艺，生产出的棋王棋子和同套模具生产的其他棋子配合度高，整体造型比例协调，既可以用于常规的棋类产品生产，也可以单独作为金属工艺摆件的成型模具使用，适配文创产品、工艺礼品的小批量定制生产场景。
