对开式立式滑动轴承支撑座结构设计

项目分类:轴承座 发布时间:2025-01-05 ID:882888
  • 对开式立式滑动轴承支撑座结构设计

  在常规工业输送线、中小型物料转运设备、通用机床辅机的轴系布局中,这类对开式立式轴承座是承担径向载荷、固定转轴回转中心的核心支撑部件,区别于整体式轴承座的拆装局限,对开结构的设计初衷就是解决长轴、多支撑点轴系的装配维护难题——当轴上已经预装齿轮、链轮、联轴器等零件时,无需将轴上所有零件拆解即可完成轴承座的安装或更换,大幅降低产线停机维护的工时消耗。从实际应用场景来看,这类轴承座多布置在输送线的辊筒两端、小型皮带输送机的驱动辊支撑位、农用机械的传动轴中间支撑点,以及部分轻工设备的转轴定位工位,适配的轴径多集中在中小尺寸区间,能够承受中等强度的径向载荷,部分带注油孔的衍生型号还可适配带座外球面球轴承或者剖分式滑动轴承轴瓦,满足不同转速、不同载荷工况的使用需求。

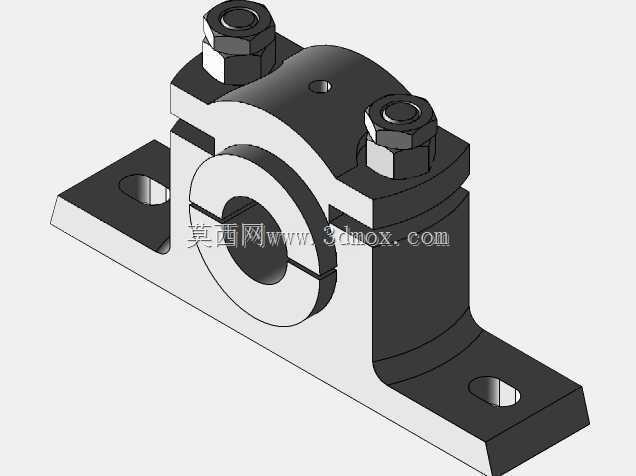

  从结构设计逻辑来看,整个轴承座分为底座、上盖两个核心部分,两者通过两侧的六角螺栓副实现锁紧,底座上开设两个长圆形安装孔,这一细节设计是为了抵消安装基面的加工误差,允许安装时沿孔长方向微调轴承座的中心位置,确保转轴的同轴度符合装配要求,避免轴系运行时出现别劲、轴承过早磨损的问题。上盖顶部预留的螺纹孔是润滑油注油口,可直通轴承安装腔,运行过程中无需拆解上盖即可完成润滑脂加注,适配长时间连续运行的工业工况。底座的安装底面做了铣平加工,保证与设备安装基面的贴合度,避免因接触面不平导致轴承座受力后出现变形,影响轴的回转精度。

  轴承安装腔为对开式圆孔,加工时需要保证上下半孔的同轴度,合装后孔的圆度公差需控制在合理范围内,避免装入轴承后出现内圈变形,导致轴承运转卡滞、温升过高。两侧的螺栓连接位做了沉台设计,既可以让螺栓头完全沉入座体内部,避免外露磕碰,也能保证螺栓锁紧时的受力面与螺栓轴线垂直,减少螺栓受附加弯矩断裂的风险。从安装边界来看,这类轴承座的底座宽度、安装孔中心距需要与设备的安装梁尺寸匹配,安装时需要保证两个同轴线轴承座的中心高一致,避免轴出现挠曲变形;轴承座的总高度决定了转轴中心到安装基面的距离,在设备整体布局时需要提前核算这一尺寸,避免转轴与其他结构件出现运动干涉。

  实际选型过程中,除了核对轴径、中心高、安装孔距这些核心尺寸,还要根据轴的运行转速、载荷大小选择适配的轴承类型,转速较高的工况优先选配滚动轴承,低速重载、存在冲击载荷的工况可选配剖分式滑动轴瓦,搭配对应的润滑方案。在三维建模过程中,这类零件需要重点关注安装孔的位置公差、轴承腔的尺寸精度、合装面的平面度要求,螺栓连接位需要预留足够的扳手操作空间,避免实际装配时螺栓无法拧紧。很多新手工程师在建模时容易忽略安装孔的长圆设计余量,直接做成圆孔,导致现场安装时无法调整位置,出现轴系同轴度超差的问题;还有部分设计会漏掉上盖的注油孔结构,导致后期维护时必须拆解上盖才能加注润滑脂,增加维护工作量。从实际使用反馈来看,这类对开式立式轴承座的失效形式多集中在螺栓松动、轴承腔磨损、安装基面变形几个方面,设计时可以根据载荷等级适当增加座体壁厚,选用强度等级更高的连接螺栓,同时在安装时增加防松垫圈,减少运行过程中的螺栓松动风险。对于输送线这类存在轻微振动的工况,还可以在轴承座底座与安装基面之间增加薄橡胶减震垫,降低振动向设备机架的传递,延长轴承的使用寿命。
