迷你卧式单缸玩具蒸汽机结构设计

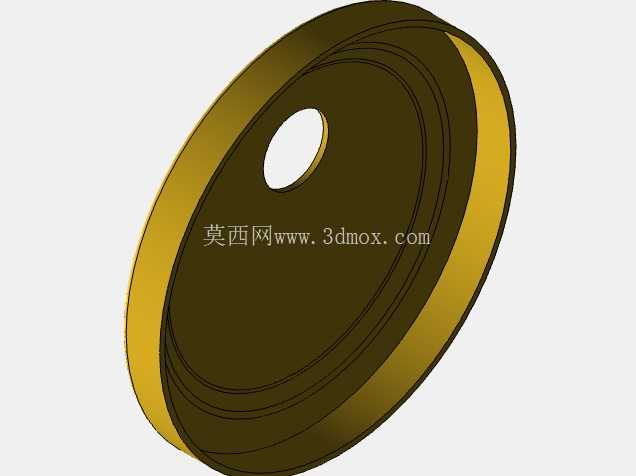

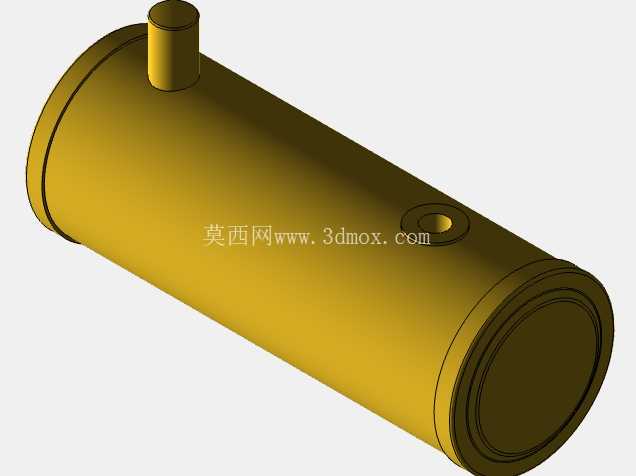

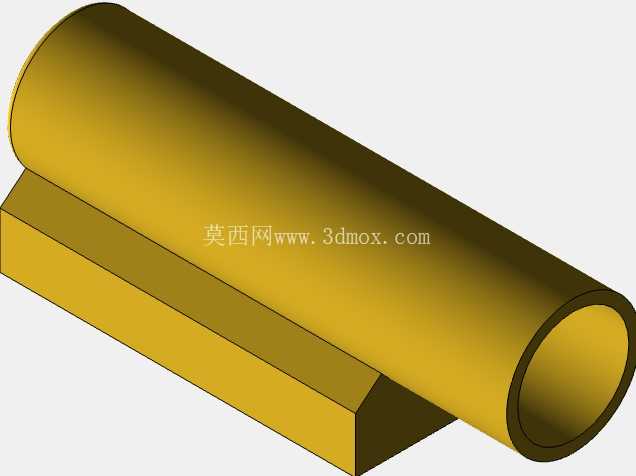

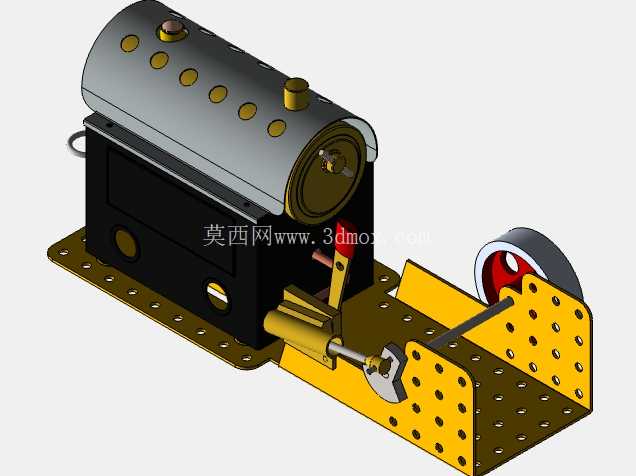

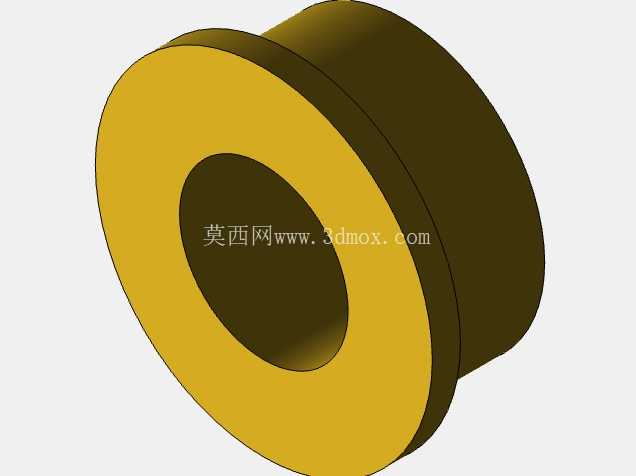

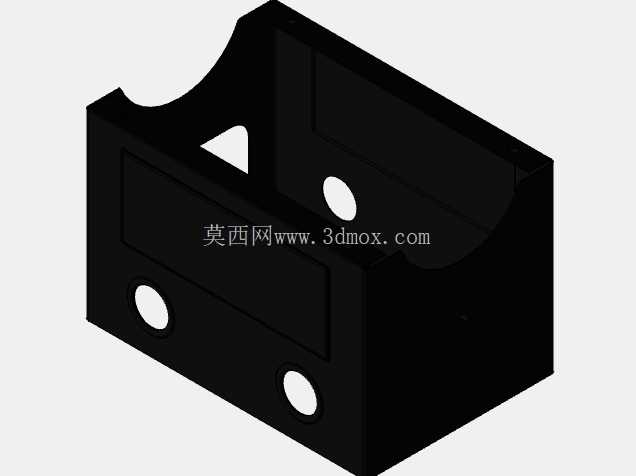

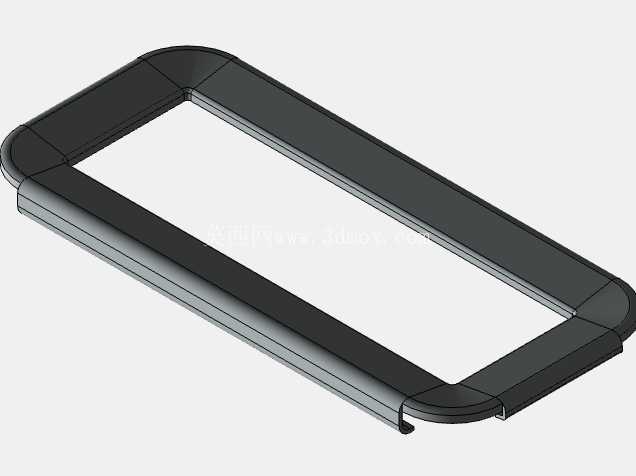

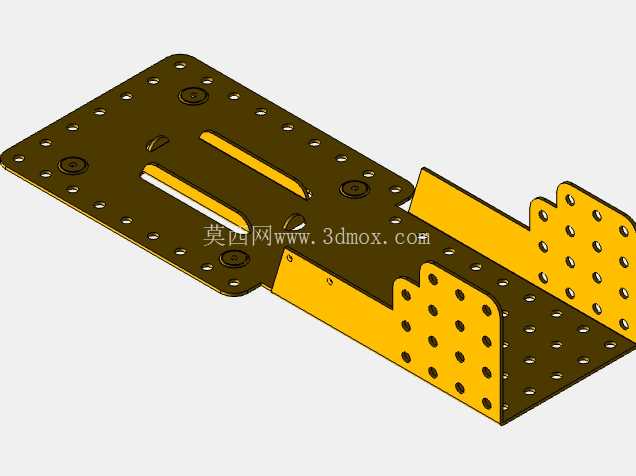

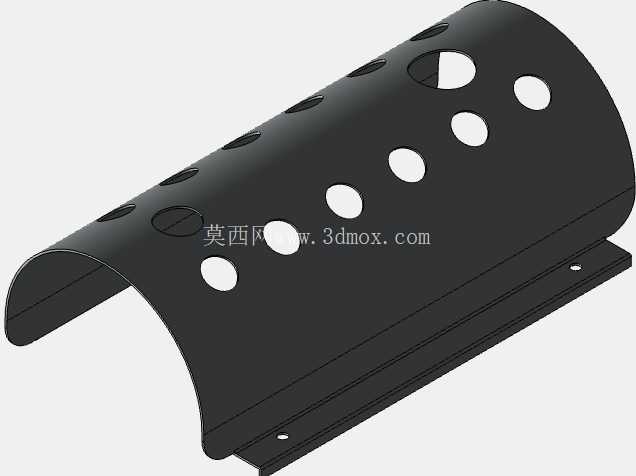

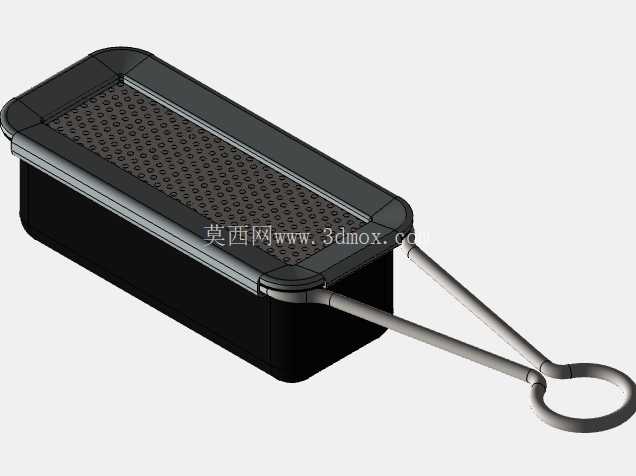

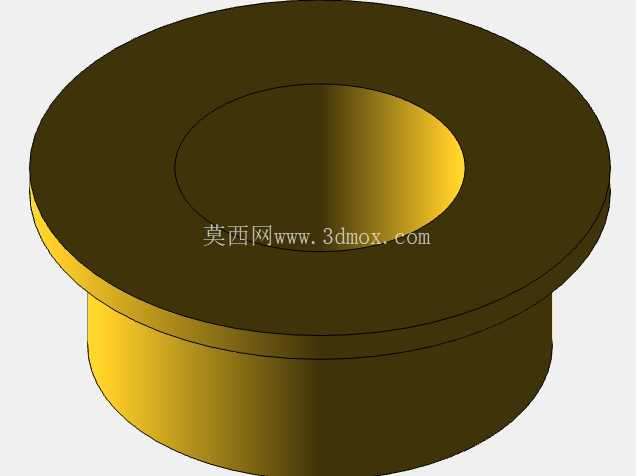

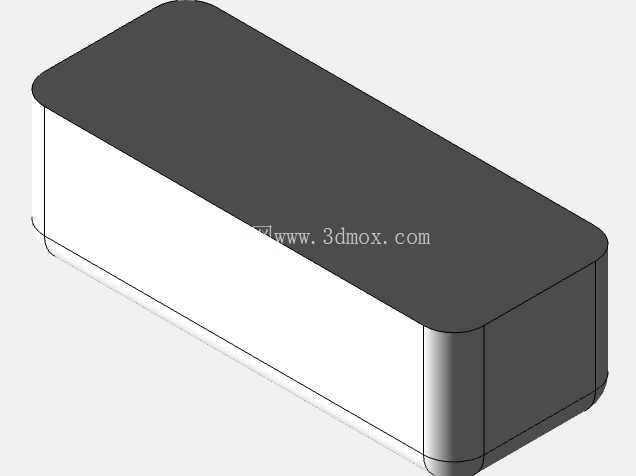

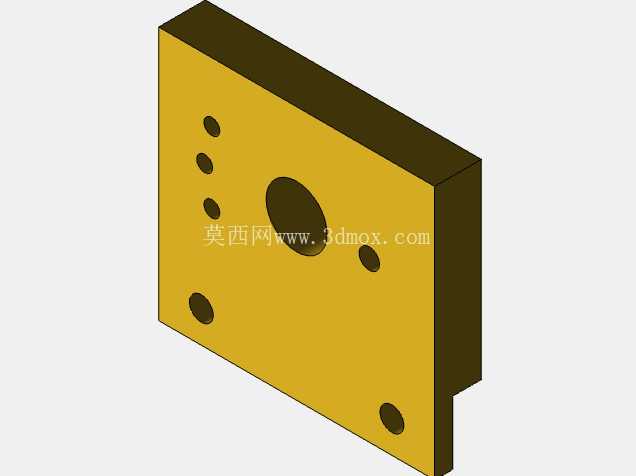

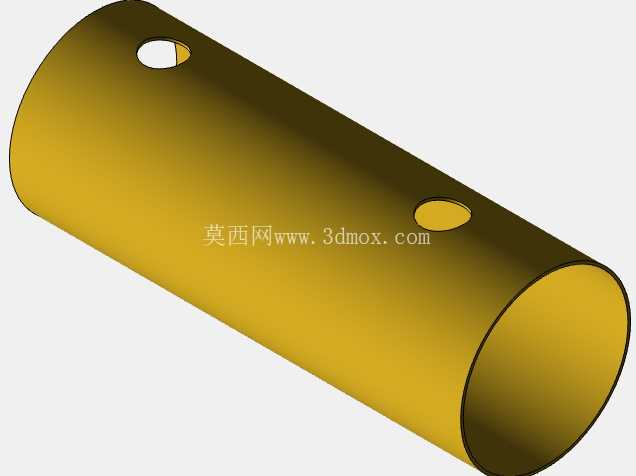

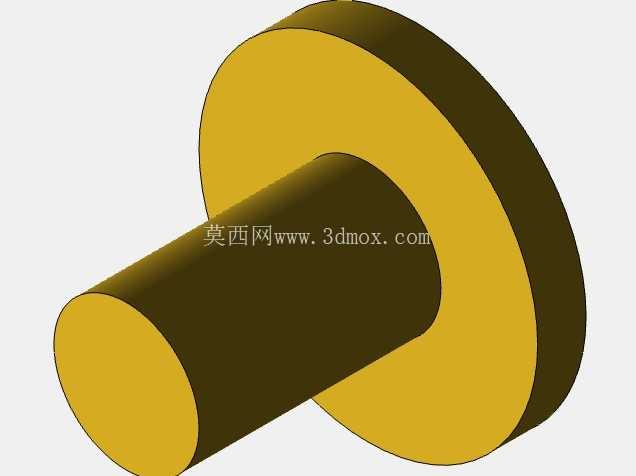

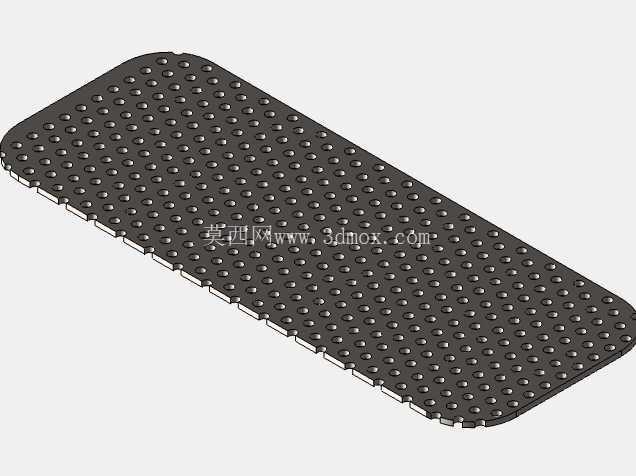

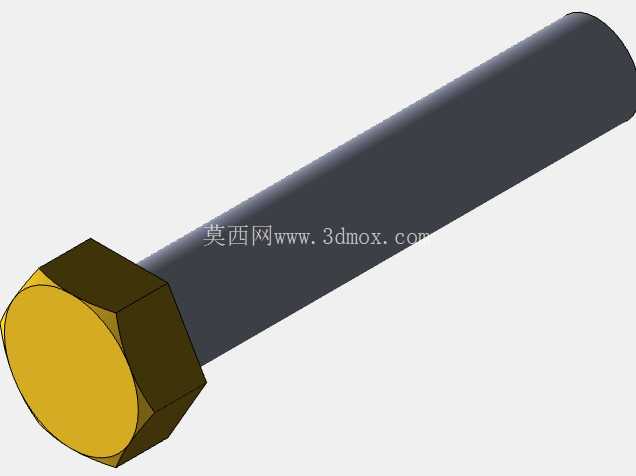

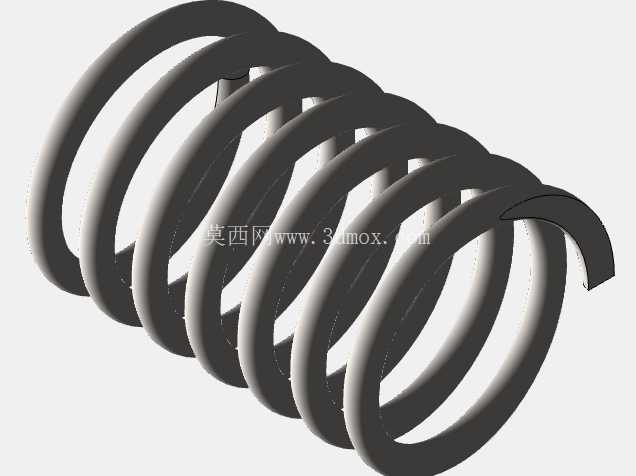

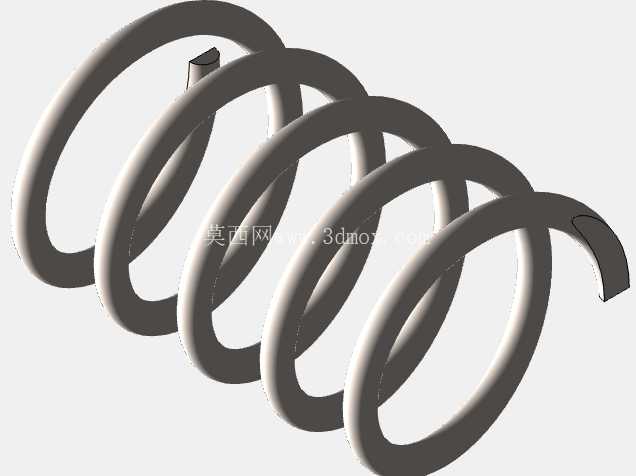

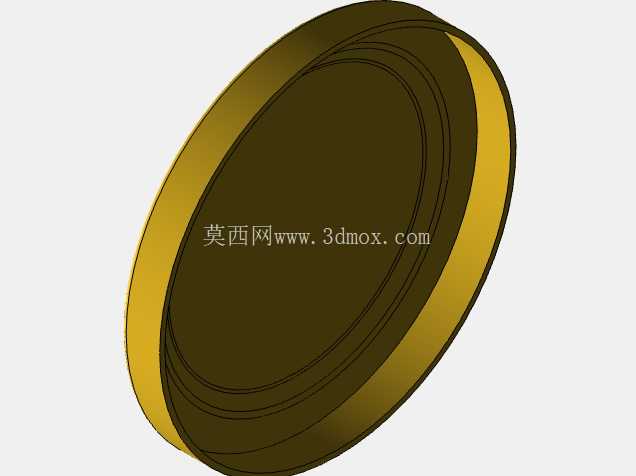

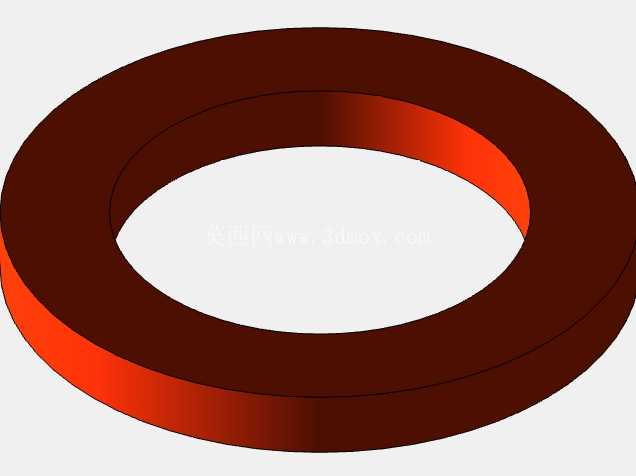

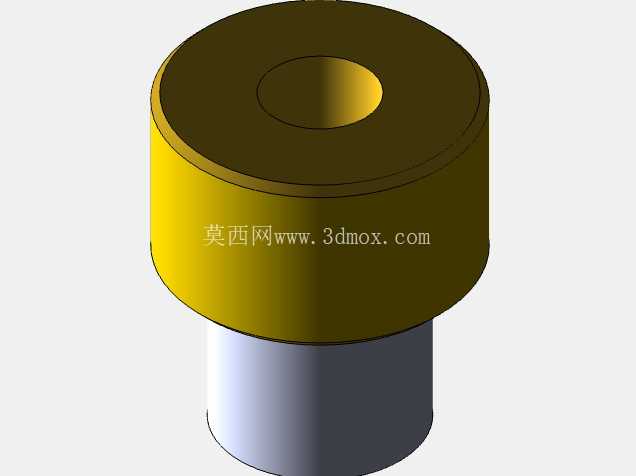

　　这套迷你卧式单缸蒸汽机的三维结构，完整还原了小型蒸汽动力装置的核心传动逻辑，整体采用卧式布局，将锅炉、气缸总成、曲柄飞轮、安装底座整合为紧凑的一体化结构，底座采用带密集安装孔的折弯钣金结构，所有安装孔位均采用等间距排布设计，既可以通过螺栓将整机固定在不同的实验台架、玩具载体上，也能灵活调整气缸、飞轮支架的相对安装位置，适配不同的传动输出需求。锅炉部分采用卧式圆柱筒体结构，筒体表面均匀布置多组凸起的模拟紧固铆钉结构，顶部设置有安全阀安装位、注料口结构，前端集成了蒸汽输出管路接口，筒体底部直接与黑色的机架箱体连接，机架箱体内部预留了燃烧室的容纳空间，可通过燃料燃烧对筒体内的工质进行加热，产生的高压蒸汽通过管路输送到侧置的单缸气缸内部。

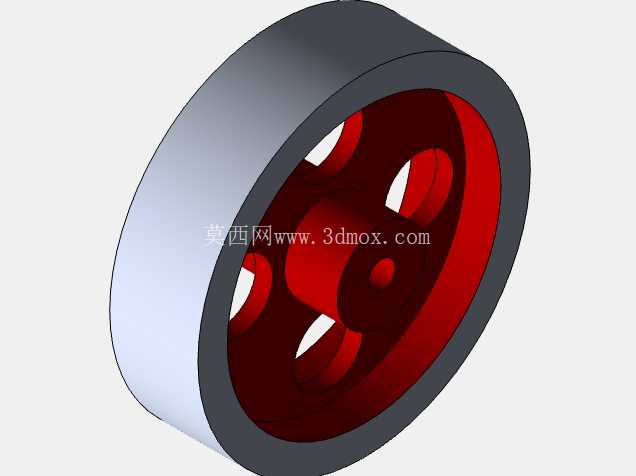

　　气缸采用侧置偏置布局，活塞杆端部连接曲柄滑块机构，将活塞的直线往复运动转化为曲轴的旋转运动，曲轴输出端直接连接大直径飞轮，飞轮采用轮辐式结构，轮缘部分做了加厚处理，依靠自身转动惯量平稳曲轴的输出转速，抵消单缸动力做功间隔带来的转速波动，保证动力输出的连续性。从实际应用场景来看，这类小型蒸汽动力装置主要用于科教演示场景，可直观展示外燃机的能量转换过程，帮助学习者理解热能到机械能的转换路径、曲柄连杆机构的运动原理，也可作为复古动态玩具的核心动力单元，搭配不同的传动结构驱动小型载具、动态模型动作。

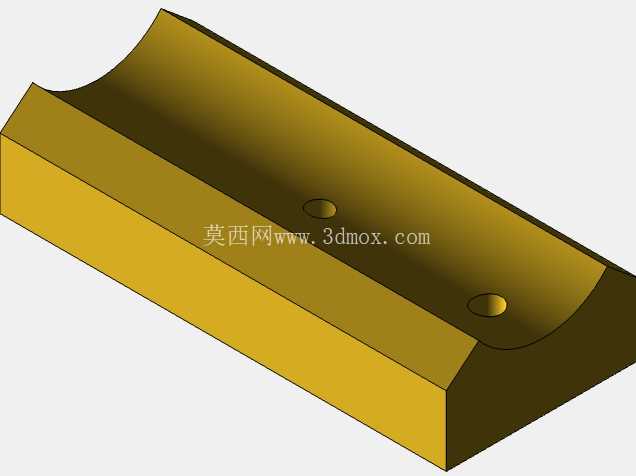

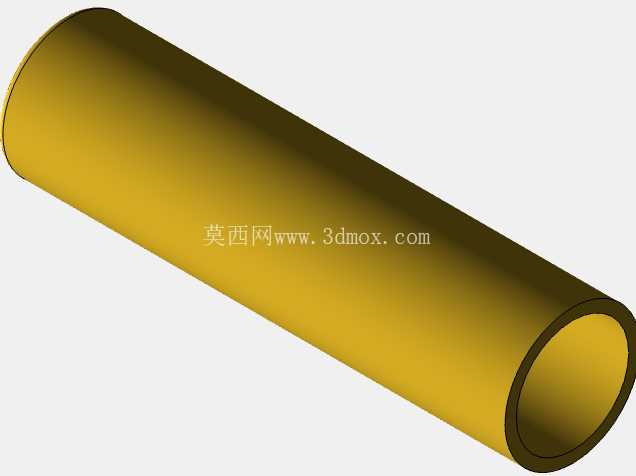

　　设计过程中重点考量了小型化结构的装配合理性，所有部件的连接位置都预留了足够的装配操作空间，锅炉与机架的连接采用嵌入式定位结构，保证加热过程中筒体的固定稳定性，避免振动导致的连接松动；气缸与底座的连接采用可调式安装座，可通过调整安装位置改变活塞的行程余量，适配不同蒸汽压力下的运行需求；曲轴与飞轮的连接采用扁位定位结构，防止大扭矩输出时飞轮与曲轴发生相对转动。安装边界方面，整机的重心集中在锅炉与机架的结合位置，底座的安装孔覆盖范围大于上部所有部件的投影轮廓，安装时无需额外增加配重结构即可保证运行时的整机稳定性，飞轮的转动范围完全处于底座的轮廓边界以内，不会与安装面周边的结构发生运动干涉，蒸汽管路的走向沿着机架侧面布置，避开了所有运动部件的活动范围，同时管路的弯曲半径符合小型金属管路的加工工艺要求，无需特殊工艺即可完成管路的弯折加工。

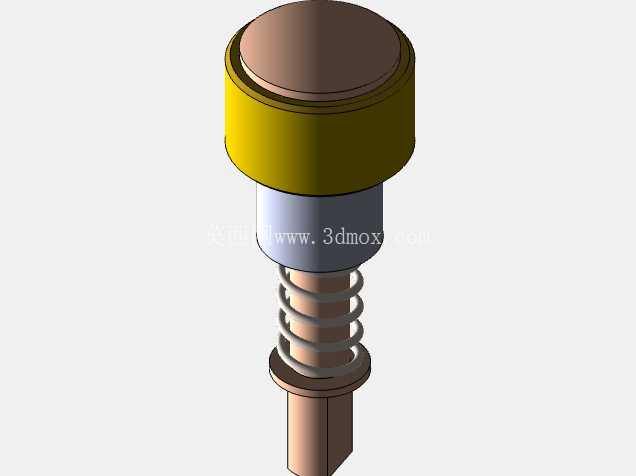

　　从结构细节来看，气缸的进排气控制通过随曲轴转动的配气结构实现，可精准匹配活塞的运动行程完成进排气切换，保证蒸汽能量的利用效率，锅炉顶部的安全阀结构采用重力式泄压设计，当筒体内压力超过设定阈值时自动顶开泄压阀排出多余蒸汽，保证运行过程的安全性，底座的多孔设计同时兼顾了散热需求，燃烧室产生的多余热量可通过底座的孔洞快速散发，避免底座温度过高影响安装载体的结构安全。整套结构的运动部件全部做了运动间隙预留，活塞与气缸壁、曲轴与轴承位、连杆连接铰点都预留了合理的配合间隙，既保证运动过程无卡滞，也避免间隙过大导致的蒸汽泄漏、传动精度下降问题，飞轮的配重经过对称校准，高速转动时不会产生额外的偏置振动，降低整机运行时的噪音与结构疲劳风险。
