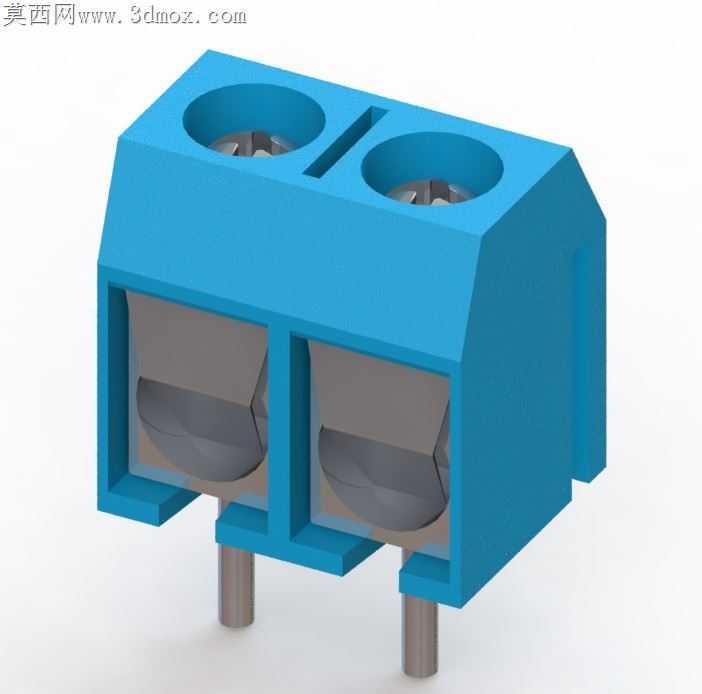

蓝色双位针式PCB接线端子结构设计

电子装配车间里常见的PCB接线端子失效，多半来自插针与塑壳结合位的应力开裂、导线锁紧后松脱、波峰焊时塑壳受热变形这三类问题，这款双位蓝色接线端子的结构设计，刚好把这些现场踩过的坑都做了针对性调整。塑壳顶部两个进线孔做了内倒角处理，工人剥线后插线时不会被孔口锐边刮散铜丝，孔壁旁的分隔筋特意做了0.8mm的加厚处理，锁紧螺丝拧到额定扭矩时，筋位不会因为侧向挤压力出现开裂，分隔筋顶部开的窄槽不是工艺缺口，是给锁紧弹片预留的形变空间，弹片压接导线时不会蹭到塑壳内壁，长期使用也不会因为塑料蠕变顶住弹片导致压接力衰减。底部两根插针做了滚花处理，压入塑壳时滚花齿能咬进塑壳的安装孔壁，不会出现插针转动、脱出的问题，插针伸出塑壳的长度刚好匹配1.6mm厚的标准PCB，过波峰焊时焊锡能顺着插针表面爬升形成饱满焊点，不会因为插针过长导致焊锡流到塑壳底部，也不会因为过短出现虚焊。塑壳两侧的卡扣凸台做了0.3mm的拔模斜度，注塑生产时脱模不会拉伤凸台表面，组装到PCB上时凸台能卡进PCB的定位孔，过焊时不会因为热风冲击出现端子偏移。锁紧螺丝下方的弹片做了弧形压接面，不管是硬导线还是软导线，压接时都能形成面接触，不会像平压弹片那样把软铜丝压断，弹片边缘做了圆角处理，拧动螺丝时不会刮伤导线绝缘皮。塑壳选用的蓝色PBT材质耐温等级达到150摄氏度，过回流焊或者波峰焊时不会出现壳体变形、孔位错位的问题，外壳表面做了细磨砂处理，生产搬运时不容易留下划痕，也不会因为静电吸附灰尘堆积在接线位。两个接线位之间的绝缘距离留足了3mm，即便在潮湿的工控环境下使用，也不会出现极间打火、爬电的问题，插针与塑壳的结合位做了密封凸台，焊锡助焊剂不会顺着缝隙渗进接线腔内部，避免长期使用后出现接触不良的隐患。
