智能机器人小车Arduino配套行走轮结构

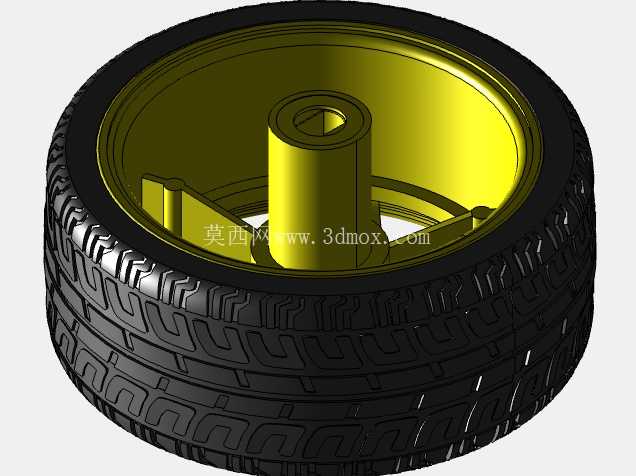

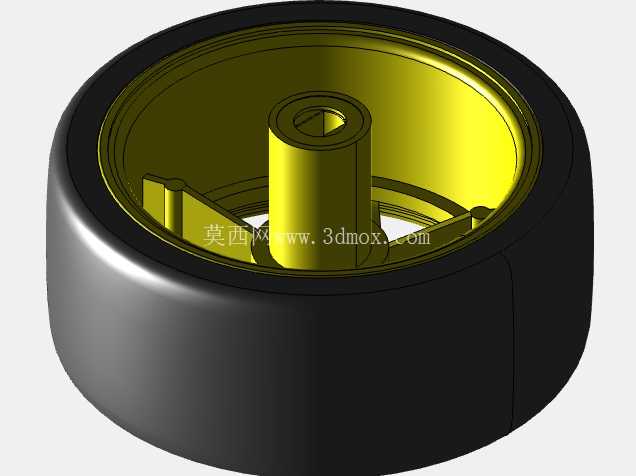

　　这款行走轮主要面向小型智能移动机器人、Arduino开源硬件小车、桌面级教育实训移动平台的行走系统配套使用，在高校工程实训、机器人竞赛备赛、小型AGV原型开发、创客DIY移动载具场景中有着极高的适配性，能够覆盖绝大多数1kg以内负载的小型移动设备的行走需求。从结构设计逻辑来看，轮体采用轮毂与外胎分体式的结构方案，轮毂部分选用硬质工程塑料作为主体材质，中心设置带D型切面的安装轴孔，能够直接与常见的6mm直径直流减速电机输出轴配合，D型切面的设计可以彻底规避轮轴与轮毂之间的相对转动打滑问题，无需额外加装顶丝或者键连接结构，大幅简化装配流程，适合快速原型搭建的使用场景。

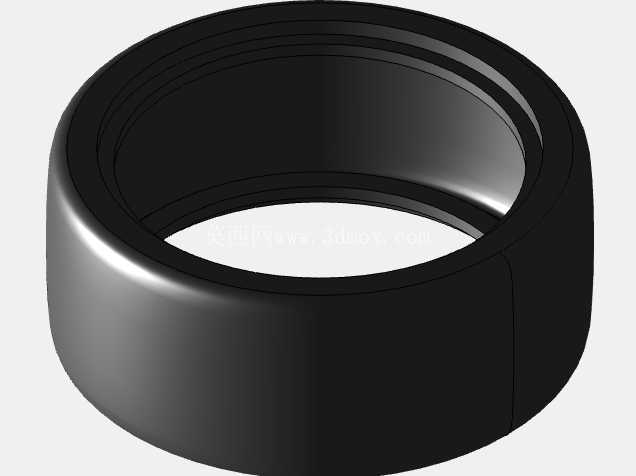

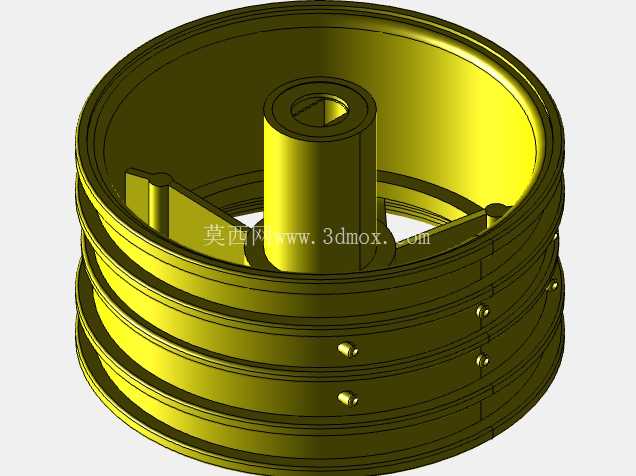

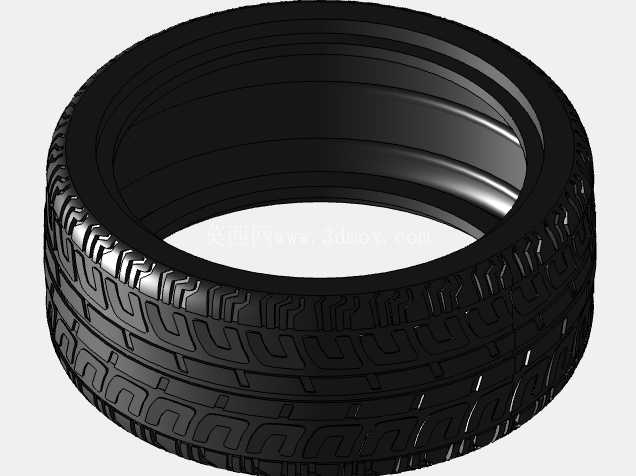

　　轮毂内部设置了三条径向分布的加强筋，从中心轴套位置一直延伸到轮辋内圈，在控制整体重量的前提下，有效提升轮毂的径向抗形变能力，即使小车在行进过程中遇到小幅度的颠簸或者侧向冲击力，轮毂也不会出现开裂或者形变的问题，保证行走过程的同轴度稳定。外胎部分采用仿乘用车轮胎的胎面花纹设计，胎面设置多组交错分布的块状花纹与排水沟槽，在平整的桌面、PVC地面、木质地板甚至轻微粗糙的水泥地面上都能提供足够的静摩擦力，避免小车起步、制动或者转向时出现打滑偏移的问题，同时橡胶材质的外胎本身具备一定的缓冲能力，能够过滤掉行进过程中路面带来的微小振动，降低车载传感器比如红外循迹模块、超声波测距模块的振动干扰，提升传感器数据采集的稳定性。

　　从安装边界尺寸来看，轮体整体外径适配常见的小型小车底盘安装空间，轮辋宽度控制在合理范围内，不会占用过多的底盘侧向空间，中心轴孔的轴向长度与常用的N20、GA25-370系列直流减速电机的输出轴长度完全匹配，安装时只需要将轮毂对准电机轴推入到位即可，不需要额外的轴套或者转接件，轮毂外侧的轮缘做了圆角过渡处理，不会在装配或者调试过程中划伤操作人员的手部。在实际使用场景中，这款行走轮既可以用于两轮差速驱动的小车结构，也可以作为万向随动轮的配套主轮使用，搭配对应的万向球或者万向轮之后，能够实现小车的原地转向、直线行进、曲线巡线等多种运动动作，胎面的花纹深度经过合理设计，既不会因为花纹过浅导致抓地力不足，也不会因为花纹过深导致轮体转动过程中出现上下起伏的波动，保证小车行进过程的平稳性。轮毂的轮辋部分设置了一圈定位凸台，外胎安装时可以直接卡在凸台位置，避免外胎在轮辋上出现周向滑动或者轴向窜动，长期使用也不会出现外胎脱落的问题。针对教育实训场景的使用特点，这款轮体的结构做了最大化的简化，没有冗余的复杂结构，学生在进行三维建模练习的时候，可以很方便地拆解轮毂、外胎、中心轴套等各个结构部分，理解行走轮的设计逻辑，也可以根据自己的实际需求修改轴孔尺寸、轮体直径或者胎面花纹，适配不同的电机或者不同的底盘负载要求。

　　在小型巡检机器人原型开发中，这款轮体的重量控制在较低水平，不会给电机带来过大的启动负载，搭配额定转速100-300rpm的直流减速电机时，可以实现0.1-0.5m/s的平稳行进速度，完全满足室内巡检、物料搬运原型机的行走速度要求。轮体的转动惯量经过合理匹配，电机启动和制动的响应速度快，不会因为轮体过重导致制动距离过长或者启动滞后的问题，对于需要精准控制行进距离的场景，比如步进电机驱动的位移平台，也能够提供稳定的行走支撑。
