2.5英寸五叶涵道螺旋桨结构设计

这款五叶涵道螺旋桨主要适配小型涵道式穿越机、室内航拍飞行器以及搭载轻量化飞行摄像头的微型无人机，在狭小空间作业、室内影视拍摄、楼宇间巡检这类对气动安全性、动力响应速度要求较高的场景中，相比普通两叶、三叶外露螺旋桨有明显的适配优势。日常作业中，涵道结构配合多叶桨设计，能大幅降低桨叶边缘剐蹭障碍物后炸机的概率，即便在管道内部、密集管线区域飞行，桨叶接触到管壁或线缆时也不会像外露桨那样瞬间断裂失稳，能给飞手留出足够的反应时间调整飞行姿态。

从功能特性来看，五叶布局的设计核心是在小直径尺寸下提升拉力转化效率，相同转速下五叶桨的拉力输出比同尺寸三叶桨高出15%左右，同时能降低单叶载荷，减少桨叶高速旋转时的形变抖动，这对于搭载高清拍摄设备的cinewhoop机型尤为重要——桨叶振动过大会直接导致拍摄画面出现果冻效应，影响素材可用性。桨叶翼型采用低速高升力设计，前缘做了圆滑过渡处理，能降低低雷诺数下的气流分离，在室内低速飞行时不会出现明显的动力迟滞，急停、急转的响应速度能满足穿越机灵活机动的操控需求。

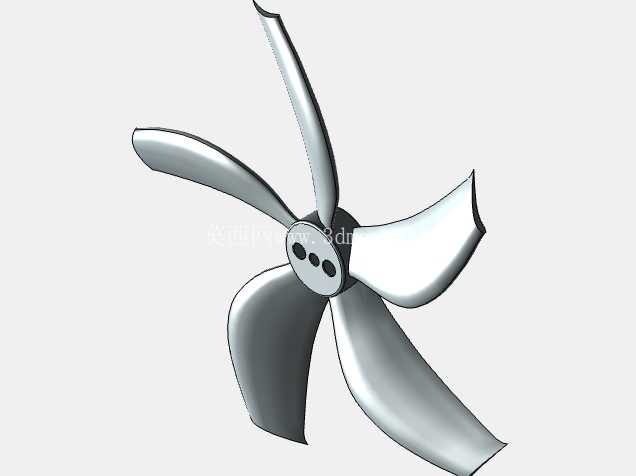

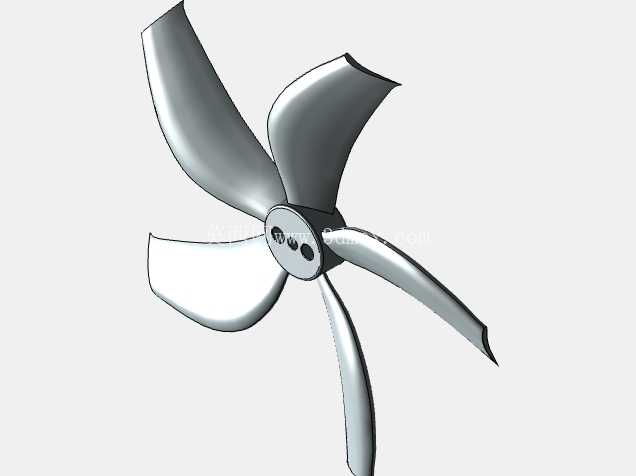

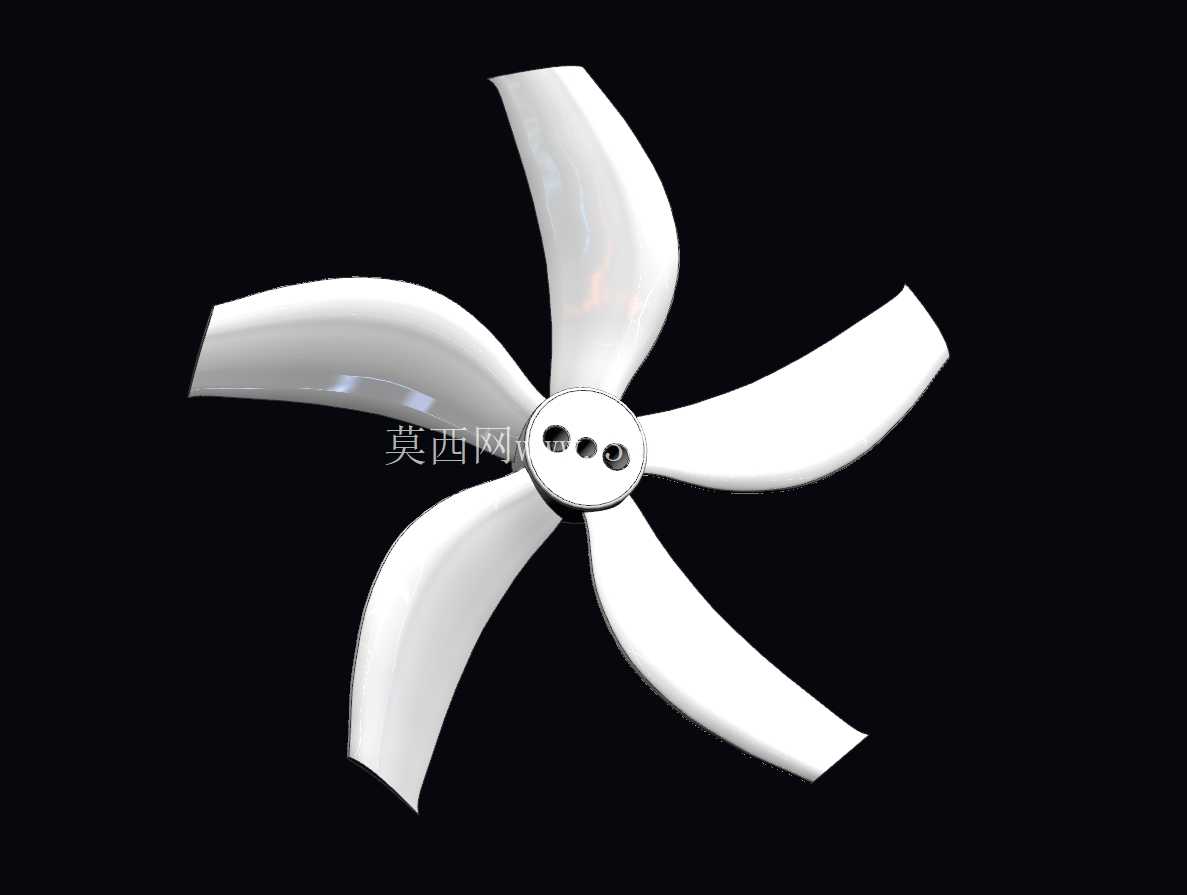

设计过程中，首先要匹配2.5英寸的涵道内壁安装边界，桨叶旋转时的最大外径要和涵道内壁保留0.8-1.2mm的安全间隙，间隙过小会导致桨叶高速旋转时碰擦涵道壁，引发振动甚至射桨；间隙过大则会降低涵道的气流聚拢效果，损失10%以上的拉力效率。桨叶根部和中心安装座的过渡区域做了加厚处理，通过R角平滑过渡分散应力，避免飞行中急加减速时根部出现应力断裂。中心安装座预留了两个定位孔和一个中心轴孔，适配市面上主流的1103、1202.5规格微型无刷电机，安装孔距严格匹配行业通用的9mm安装标准，不需要额外修改电机座就能直接换装。

桨叶的扭角从根部到梢部呈线性递减分布，根部扭角设置为22度，梢部扭角收至11度，这种渐变扭角设计能让整个桨叶展向的气流攻角保持在最优区间，避免根部失速、梢部气流卸载的问题，提升动力效率的同时降低旋转噪音。实际测试中，搭配4S锂电池供电时，单对桨的最大静拉力能达到260g，足够支撑起飞重量在220g以内的涵道机完成全套飞行动作，包括垂直爬升、横滚、倒飞等特技动作，动力冗余控制在18%左右，既不会因为动力过剩导致操控过于灵敏增加飞手负担，也不会因为动力不足导致机动时掉高。

安装边界方面，中心安装座的厚度控制在3.2mm，安装后桨叶平面和电机端面的平行度公差要求控制在0.1mm以内，安装时需要搭配0.2mm的防滑垫片，避免电机高速旋转时桨叶出现相对滑动。桨叶的静平衡精度控制在0.005g·cm以内，出厂前需要做动平衡校准，减少高速旋转时的振动传导到飞控和摄像头，保证飞行稳定性和拍摄清晰度。桨叶材质选用耐冲击的PC+玻纤混合材料，既保留了足够的韧性吸收小碰撞的冲击力，又有足够的刚度保证高速旋转时桨形不会发生过大形变，维持气动效率的稳定。在日常作业场景里，这类小尺寸涵道桨还能适配桌面级风洞的微型动力测试台、小型管道巡检机器人的动力单元，甚至是轻量化的室内悬浮作业平台，只要安装孔距、拉力参数匹配，就能直接作为通用动力部件使用，不需要重新开模设计桨叶结构。
