玩具遥控手柄曲面结构三维设计

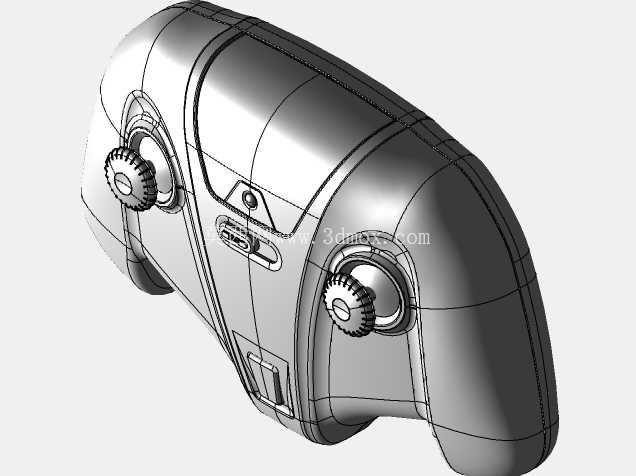

　　该手持遥控装置主要面向民用玩具领域的无线操控场景，适配比例模型车辆、小型航模、儿童电动玩具等多类终端产品，作为用户与玩具终端的信号交互载体，承担动作指令输入、信号触发传输的核心功能，日常使用中需要适配不同年龄层用户的手持握持习惯，同时兼顾跌落防护、按键操作反馈、长期握持舒适度等实际使用需求。从结构设计逻辑来看，整体壳体采用对称式曲面过渡造型，握持区域做了内收弧度处理，匹配成年人与大龄儿童的手掌自然弯曲形态，握持时掌心与壳体曲面的贴合度较高，长时间操作不易产生硌手的疲劳感，壳体边缘全部做了R角倒圆处理，没有尖锐棱角，既符合玩具类产品的安全设计要求，也能在意外跌落时分散冲击力，降低壳体开裂的概率。

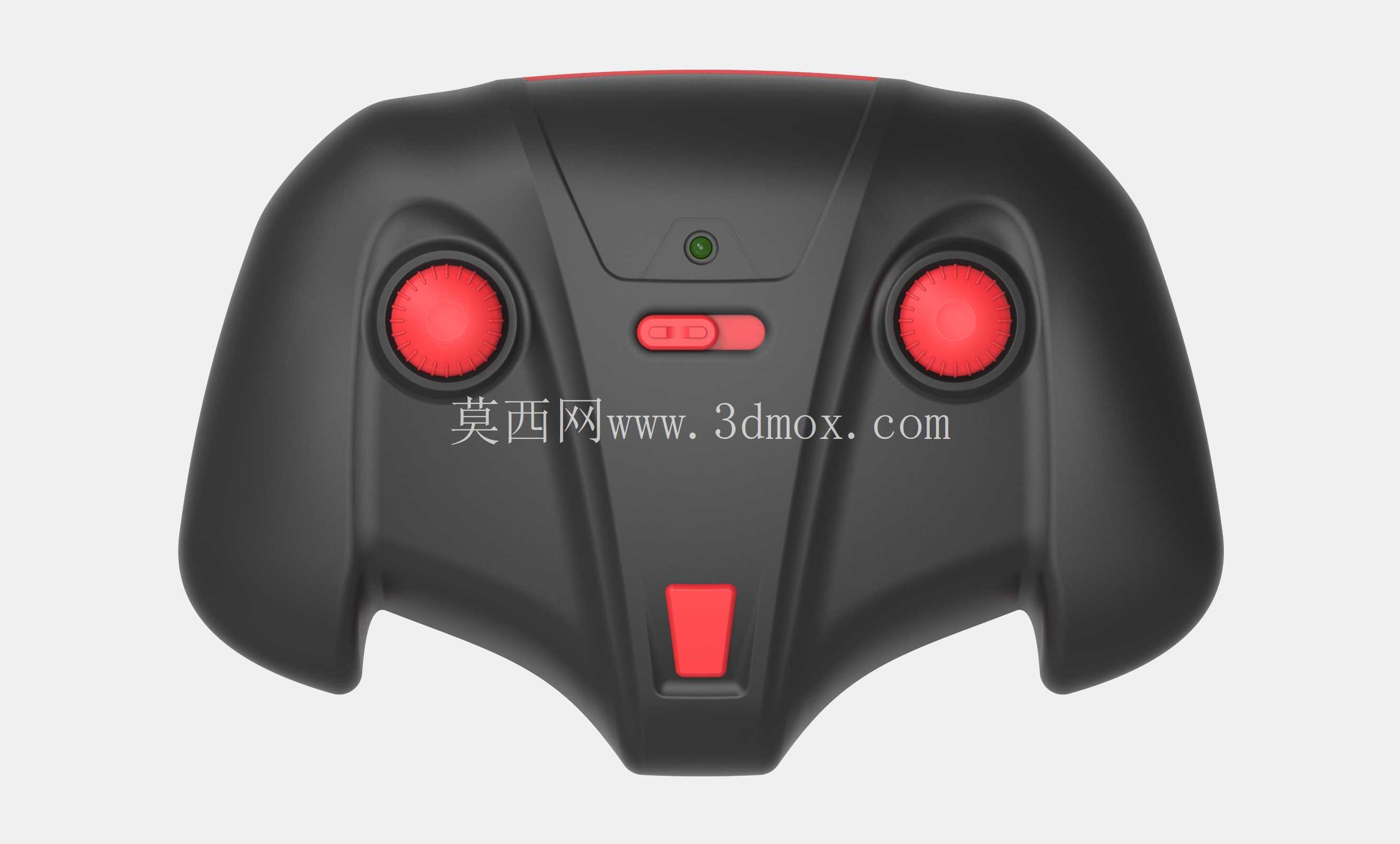

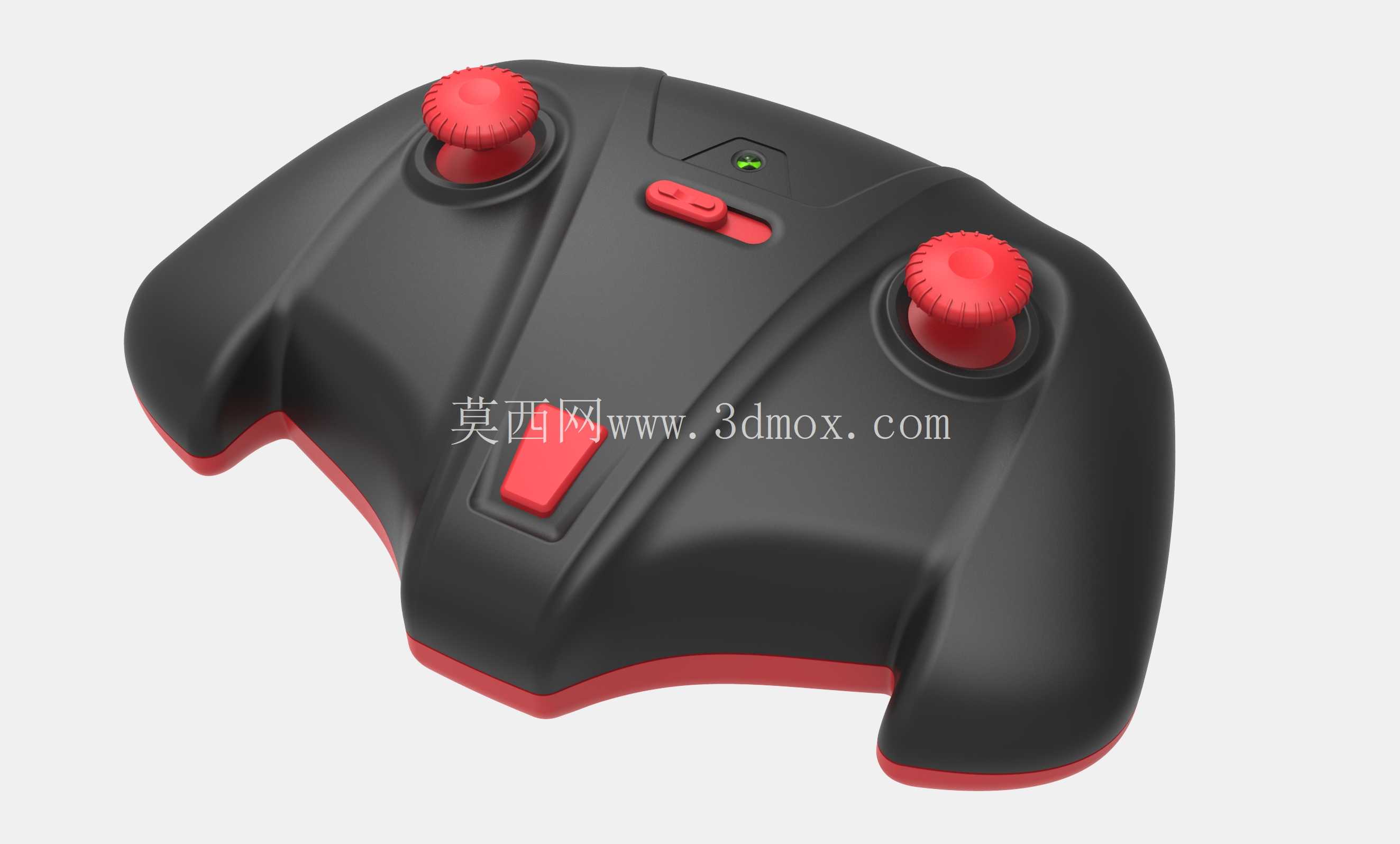

　　正面布局的双摇杆组件采用下沉式安装结构，摇杆基座嵌入壳体内部预留的安装槽内，安装边界与壳体内部的筋位完全贴合，摇杆的转动行程预留了足够的活动空间，操作时不会与壳体内壁产生干涉，摇杆表面的滚花纹理做了等距凹凸设计，手指拨动时的摩擦力适中，不会出现打滑情况，同时摇杆的阻尼力度经过适配，轻拨即可触发角度信号，持续按压也不会出现卡顿问题。功能按键区域分布在摇杆侧方的平面区域，按键采用分体式凸起结构，按键帽与壳体之间预留了0.3mm的活动间隙，按压行程控制在1.2mm左右，触发反馈清晰，不会出现虚位或者卡键的情况，按键下方的PCB安装位预留了定位柱孔位，装配时可以直接通过定位柱固定电路板，不需要额外调整对位，能有效提升装配效率。

　　壳体的壁厚设计采用均匀壁厚原则，整体壁厚控制在2.2mm，筋位厚度不超过主壁厚的60%，避免注塑成型时出现缩痕、翘曲等缺陷，同时在握持区域的壳体内侧布置了交错的加强筋，既可以提升壳体的整体结构强度，在跌落时分散冲击力，也不会额外增加产品的整体重量。壳体的上下盖配合采用止口结构设计，止口的配合间隙控制在0.15mm，装配后上下盖的贴合面缝隙均匀，不会出现错位或者缝隙过大的问题，同时在电池仓位置预留了独立的仓盖安装位，仓盖与主体壳体采用卡扣式连接，不需要额外螺丝固定，更换电池时操作便捷，卡扣的配合力度经过适配，正常使用时不会出现仓盖意外脱落的情况，同时也不会因为卡扣过紧导致开启困难。从安装边界来看，整体外形的长宽高尺寸适配常规的手持操控需求，横向宽度控制在150mm左右，纵向高度在110mm左右，握持区域的厚度在35mm左右，不管是单手操作还是双手握持都有足够的操作空间，壳体外侧没有多余的外凸结构，放置在平面上时可以保持稳定，不会轻易倾倒。内部的元器件安装位做了分区设计，电路板安装区、电池安装区、信号发射模块安装区之间都设置了隔离筋，避免不同元器件之间出现信号干扰或者装配干涉，每个安装位都预留了对应的螺丝孔位或者卡扣位，装配时可以按照分区依次安装元器件，减少装配过程中的调整步骤。

　　在实际生产适配层面，该壳体结构适配压铸成型工艺，分型面设置在壳体的侧面最大轮廓处，分型线位置做了隐藏式设计，成型后不会在握持区域留下明显的合模线，减少后续的打磨处理工序，脱模斜度控制在1.5度左右，既可以保证成型后顺利脱模，也不会影响壳体的外观精度。针对日常使用中可能出现的汗液腐蚀、轻微磨损情况，壳体表面可以做磨砂纹理处理，既可以提升握持时的摩擦力，也能掩盖日常使用中产生的轻微划痕，延长产品的外观使用寿命。摇杆组件的安装位做了密封槽预留，可以加装薄型密封胶圈，提升日常使用中的防尘能力，避免灰尘进入摇杆内部导致操作卡顿。整体结构设计在满足功能需求的前提下，尽可能简化了装配工序，减少了不必要的结构冗余，兼顾了使用体验、结构强度与生产工艺的适配性，能够适配多类民用遥控玩具的操控需求，也可以作为小型工业遥控装置的结构参考，通过调整按键布局与内部元器件配置，拓展更多的应用场景。
