复古造型压铸玩具轿车结构设计

这款压铸玩具轿车的设计，核心面向儿童玩具消费市场的压铸类产品线，适配锌合金热室压铸机的批量生产工艺，在结构设计阶段就充分考虑了压铸成型的工艺边界，避免出现壁厚突变、深腔倒扣等会提升模具复杂度与不良率的结构。从实际应用场景来看，这类压铸玩具车主要作为儿童把玩的收藏品、桌面摆件，同时也适配玩具套装的配套组件需求，部分同类型产品也会作为汽车文化周边的衍生赠品，因此在结构强度上需要满足日常跌落、反复把玩的受力要求，外壳壁厚控制在1.2-1.8mm区间，既保证压铸时金属液的充型流畅性，也能控制成品重量，避免过重导致儿童把玩时砸伤，同时兼顾锌合金材料的成本控制。

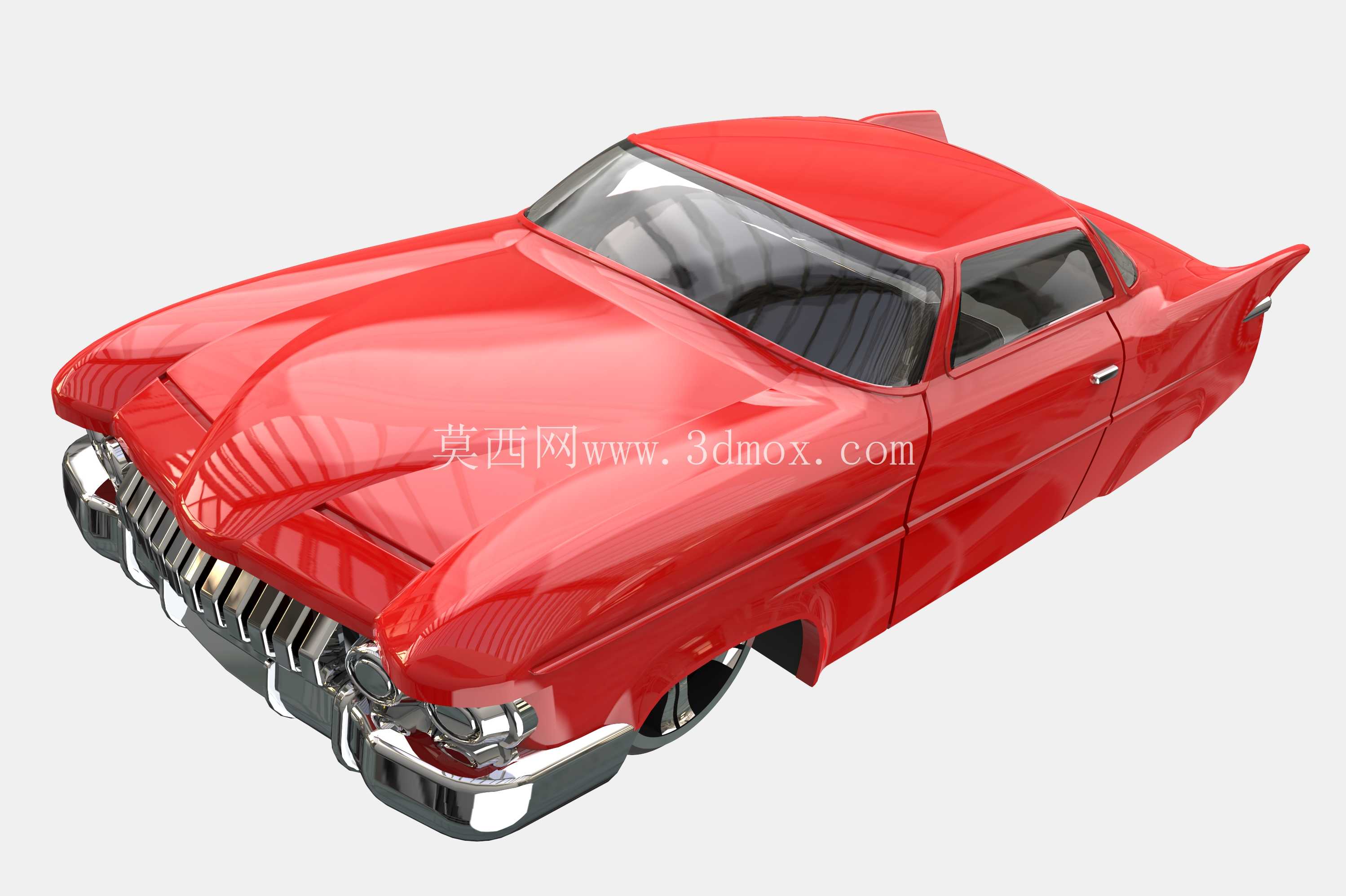

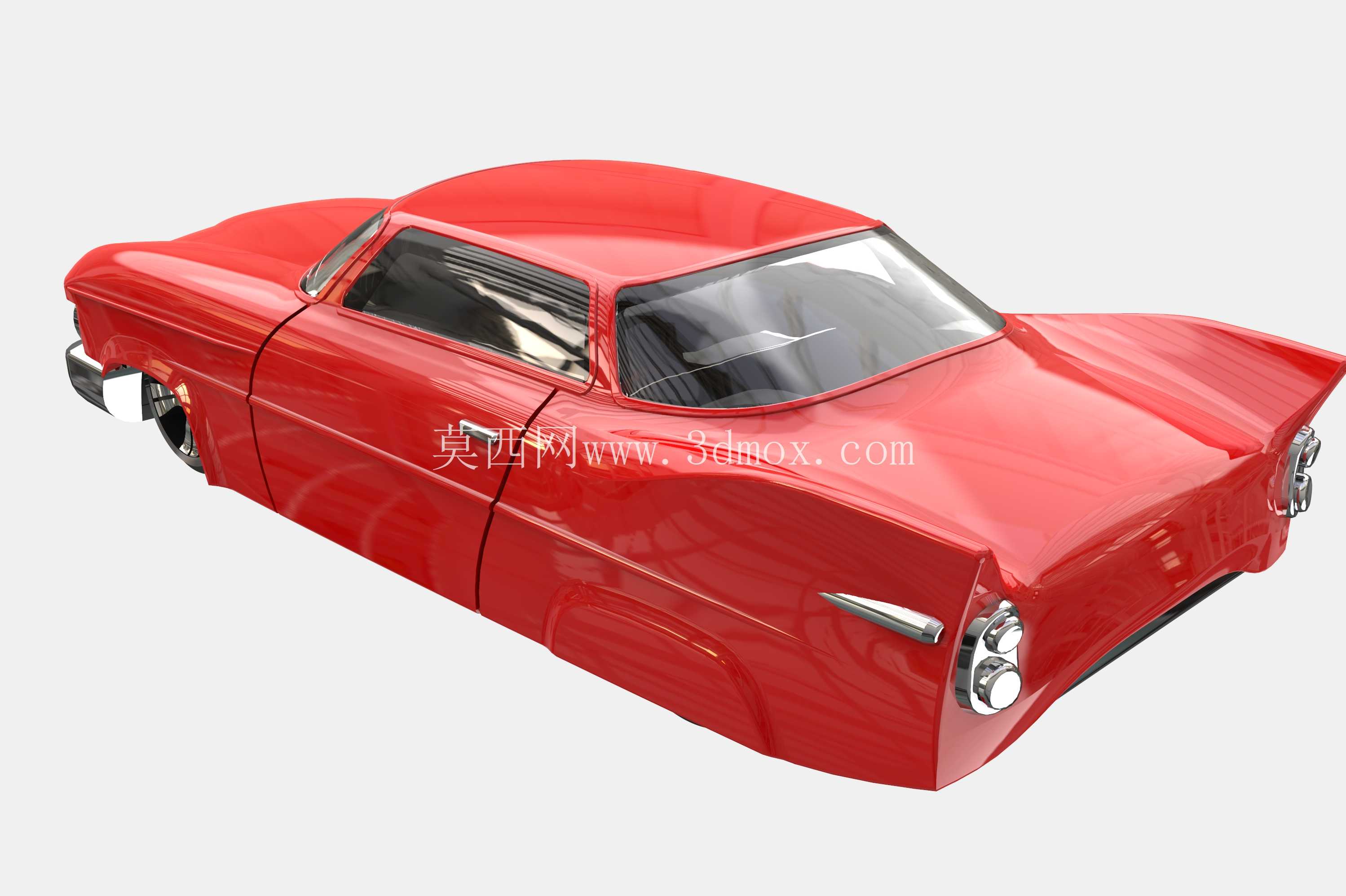

外形设计上参考了上世纪中期美式豪华轿车的长尾鳍造型特征，在还原复古视觉特征的同时，对所有外露棱边做了R0.5以上的圆角处理，完全规避尖锐边角，符合玩具安全的强制标准要求。整车的安装边界围绕压铸外壳与内部塑料底盘、轮轴组件的配合展开，外壳内侧预留了3处定位柱与2处卡扣安装位，不需要额外螺丝即可实现与底盘的快装，适配玩具生产线的快速装配节拍，定位柱的拔模斜度控制在1.5度，既保证压铸脱模的顺畅性，也能控制装配后的间隙量，避免外壳与底盘出现松动错位。

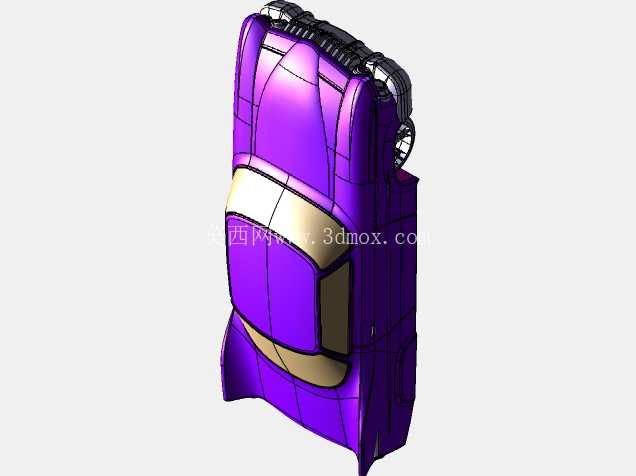

设计过程中优先采用Catia GSD模块完成曲面构建，首先通过多段截面线搭建车身主曲面，对引擎盖、车顶、尾鳍的过渡曲面做G2连续处理，保证压铸后外壳的表面光洁度，减少后续抛光、喷涂工序的工作量。前脸的格栅结构没有采用独立镶件，而是直接在外壳主体上做凸起造型，高度控制在0.8mm，既还原了复古车的格栅视觉特征，也避免压铸时出现填充不满、粘模的问题。车窗区域采用内凹0.3mm的台阶设计，后续可以直接粘贴透明PVC片模拟车窗，不需要额外做卡扣结构，简化装配流程。轮拱位置的内凹深度控制在3mm以内，预留出标准玩具车轮的安装空间，轮轴安装孔直接在压铸外壳的侧围上一体成型，孔位公差控制在±0.05mm，保证轮轴装配后转动顺畅，不会出现卡滞、车轮偏摆的问题。

从功能特性来看，这款压铸玩具车没有设置额外的电子功能，依靠纯机械结构实现车轮的自由转动，车身外壳的压铸表面可以直接做喷涂、移印工艺，适配不同配色方案的生产需求，比如常规的亮红、亮蓝金属漆配色，或者做仿电镀、做旧的特殊涂装，满足不同产品线的外观需求。在压铸工艺性上，整个外壳的分型面设置在车身侧围的最大轮廓线上，避免出现跨曲面的分型线，减少后续飞边打磨的工作量，所有内侧的加强筋厚度控制在壁厚的0.6倍，避免压铸后出现表面缩痕，影响外观质量。尾鳍位置的造型做了适当的加厚处理，避免这个突出位置在跌落时出现断裂，同时尾鳍的末端做了圆弧收边，不会出现尖锐的磕碰风险。

在实际生产适配中，这套结构可以直接适配常规的160吨热室压铸机生产，模具采用1出2的型腔布局，生产效率可以达到每模次15秒左右，满足大批量玩具生产的产能需求。外壳与底盘的配合间隙控制在0.1mm，装配后不会出现明显的缝隙，提升成品的精致感。车身底部预留了配重块的安装位，可以根据产品定位选择是否加装金属配重块，提升玩具车的握持手感与滑行距离，不需要修改外壳主体模具即可实现不同配置版本的生产切换。
