卡通竞速风格改装玩具跑车结构设计

这款玩具跑车的三维结构设计，核心面向压铸铸造量产场景展开，整套壳体结构的分模逻辑完全适配锌合金压铸的工艺边界，所有外观面的拔模斜度控制在1.5度到3度区间，既保证脱模顺畅，也不会破坏外观线条的流畅感。从实际应用场景来看，该产品定位为学龄儿童的手持把玩类竞速玩具，可适配通用轨道竞速场景，也可作为单独的桌面摆件类玩具，整体结构强度满足1.2米高度自由跌落的抗冲击要求，所有外露棱边均做了R0.8以上的圆角处理，完全符合儿童玩具的安全设计规范。

设计过程中优先考虑了压铸生产的成型效率，整车外壳拆分为主车身上盖、前保险杠、侧裙装饰、尾翼四个独立压铸部件，部件之间的连接采用卡扣加定位柱的组合结构，定位柱直径统一为2.5mm，卡扣的扣合量控制在0.6mm，既保证组装后配合间隙小于0.15mm，也能在售后拆解时不会出现卡扣断裂的问题。车头部分外露的模拟排气结构为独立的注塑装饰件，与主车身的安装位设置了两个定位孔加一个热熔柱固定，装配后无突出缝隙，不会出现儿童抠拽脱落的风险。

外形尺寸方面，整车长度控制在180mm，宽度78mm，高度55mm，完全适配现有通用玩具跑车的包装内托尺寸，不需要单独开制新的包装模具，能有效降低量产阶段的包材成本。车轮部分采用标准的玩具车轴配橡胶轮胎结构，轮轴直径2mm，轮距设置为68mm，轴距112mm，转弯半径控制在150mm，适配市面上绝大多数宽度70mm以内的玩具竞速轨道，轮拱与轮胎之间的间隙预留了2mm，既保证行驶过程中轮胎不会蹭到轮拱内壁，也不会因为间隙过大影响外观的精致感。

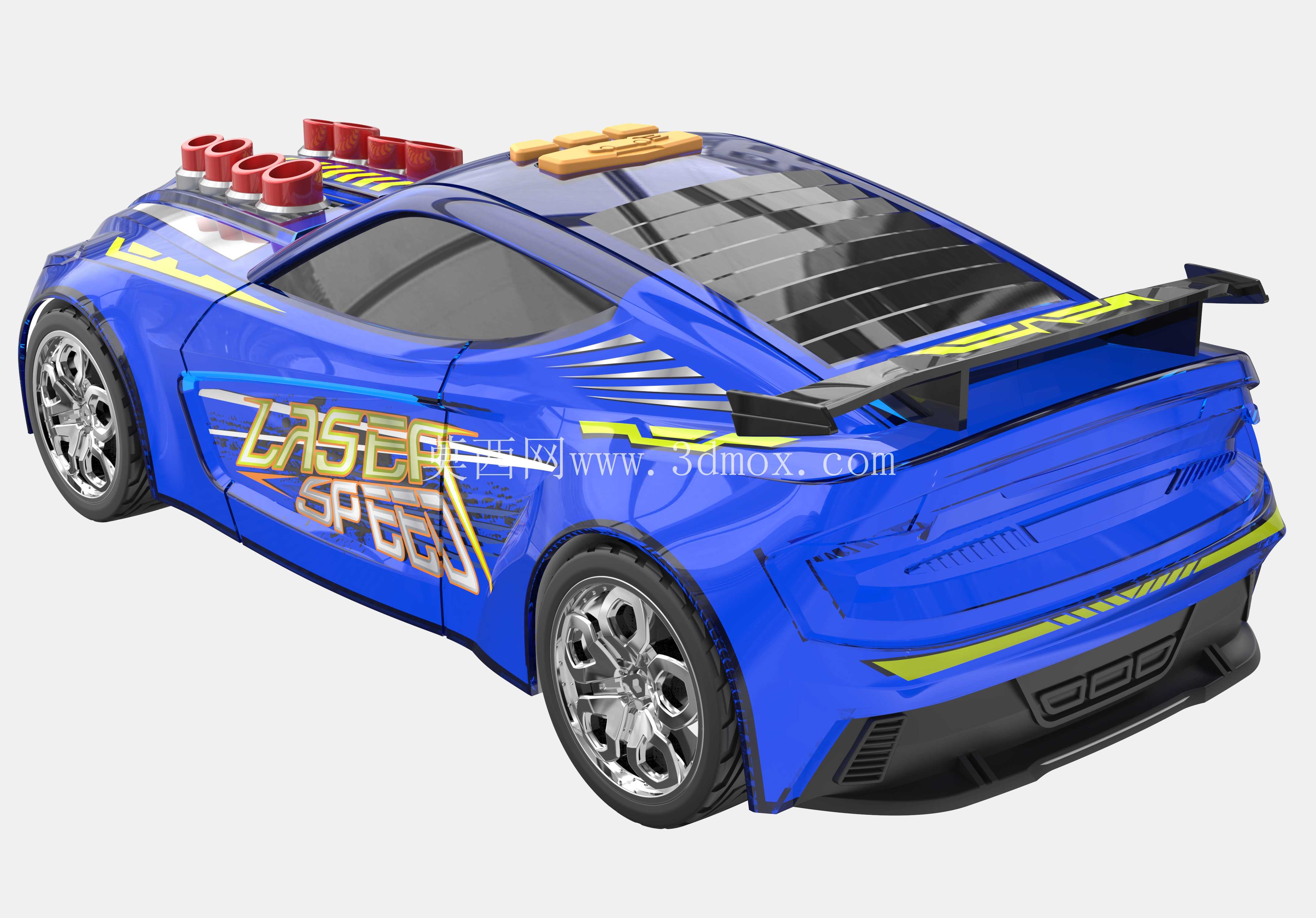

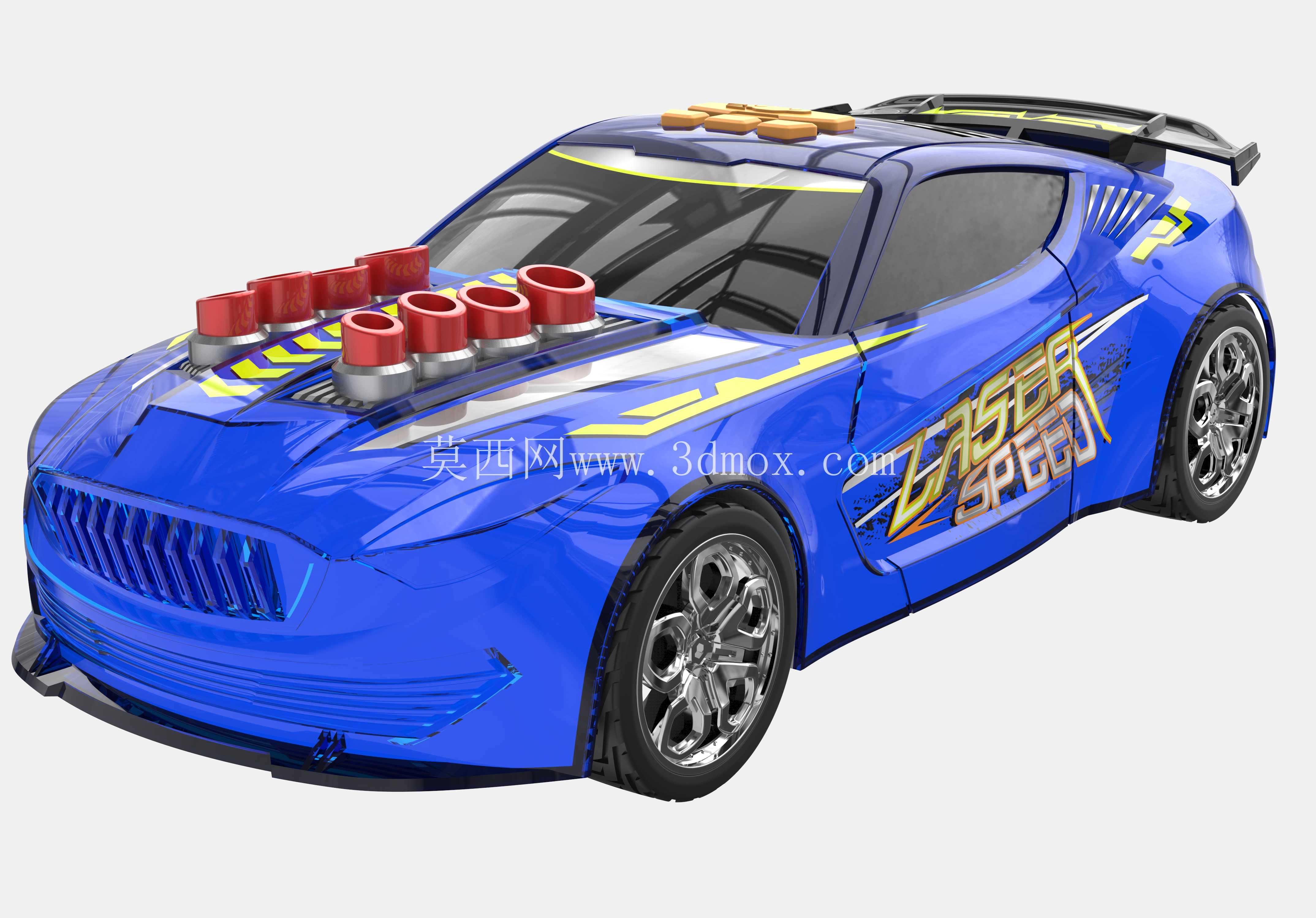

外观造型上采用了夸张的改装跑车设计语言，车头设置了突出的模拟多喉直喷进气结构，机盖部分做了仿透明装饰件的凹槽设计，实际量产中该位置可采用透明PC注塑件粘贴，模拟改装车的透明机盖效果，车身侧面的拉花区域预留了0.2mm深度的凹槽，方便后续移印工艺的定位，不会出现印刷偏移的问题。车顶的模拟按键结构为一体压铸成型，后续可通过喷涂分色实现功能按键的视觉效果，不需要额外增加独立部件。尾翼部分采用上翘的竞速造型，与车身尾部的连接设置了两个加强筋，保证把玩过程中尾翼不会因为磕碰出现断裂。

结构设计阶段充分考虑了压铸的流道设置，主车身的进浇口设置在底盘位置的隐蔽处，不会在外观面留下浇口痕迹，所有壁厚控制在1.8mm到2.2mm之间，避免压铸过程中出现缩孔、气泡等成型缺陷，筋位厚度不超过主壁厚的0.6倍，防止出现表面缩水痕。车身内部预留了标准的回力齿轮箱安装位，安装位的定位尺寸适配市面上通用的20mm宽度玩具回力波箱，不需要单独定制齿轮箱部件，可直接采购通用标准件组装，进一步压缩量产的零部件采购成本。底盘部分设置了四个电池仓的预留位，可根据产品定位选择是否加装声光模块，加装时不需要修改主体模具，仅需要在底盘对应位置开孔即可，实现同一款模具覆盖高低配两个版本的产品，最大化模具的复用价值。

整车的配合公差按照玩具类产品的MT3级精度执行，所有活动部件的活动间隙预留0.3mm，保证长期把玩后不会出现卡顿、松脱的问题，车轮的转动阻尼控制在0.05N·m以内，推动后滑行距离可超过2米，满足竞速类玩具的滑行性能要求。所有部件的分型线均设置在外观的棱边位置，后续打磨抛光时可快速处理合模线，不会在光滑的外观曲面上留下明显的合模痕迹，降低后处理的人工成本。
