8mm规格铝制导杆安装固定支架结构

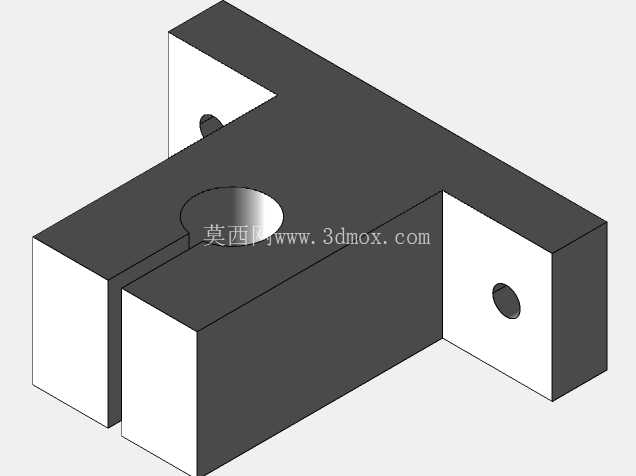

　　这款铝制导杆安装支架主要面向小行程直线导向场景的安装固定需求，在桌面级FDM3D打印机的Z轴导向副、小型DIY玩具的滑动机构、桌面自动化实验装置的直线运动单元中都能见到这类结构的应用，核心作用是为直径8mm的光轴导杆提供稳定的端部支撑，保证导杆装配后与运动平面的平行度，避免导杆悬臂过长产生的挠曲变形，影响滑动部件的运行顺畅度。从结构设计逻辑来看，整体采用一体式机加工成型思路，主体为矩形块状基体，两侧伸出带安装孔的耳板结构，基体中部开设贯通的导杆安装槽，槽体宽度与8mm导杆直径适配，槽侧预留紧定螺钉安装孔，可通过顶丝实现导杆的锁紧固定，防止导杆在长期往复运动中出现轴向窜动或周向转动。

　　两侧耳板上的通孔为沉孔设计，可容纳内六角圆柱头螺钉的头部，安装后螺钉头不突出耳板表面，避免与周边运动部件产生干涉，耳板与基体的连接处做了直角加强处理，在不额外增加整体重量的前提下提升了连接位置的结构强度，能够承受导杆传递的径向载荷，避免长期受力后耳板出现断裂变形。在安装边界方面，该支架的基体厚度、耳板间距都经过适配性设计，安装时仅需在安装基面加工两个对应位置的螺纹孔，即可通过螺钉完成支架的固定，不需要额外的调整垫块，导杆装入中部槽体后，可通过塞尺快速调整导杆与基面的平行度，锁紧顶丝后即可完成导向副的装配，相比传统的圆形法兰式导杆支座，这种块状支架的接触面积更大，与安装基面的贴合度更好，抗倾覆能力更强，尤其适合安装空间紧凑、导向载荷不大的桌面级设备场景。实际应用中，这类支架通常成对使用，分别固定在导杆的两端，为滑动直线轴承或者铜套提供稳定的导向基准，在3D打印机的Z轴结构中，两个支架分别固定在机架的上下横梁位置，支撑Z轴导杆，带动打印平台的滑座沿导杆上下运动，支架的加工精度直接影响导杆的平行度，若两个支架的安装槽同轴度偏差过大，会导致滑座运行卡顿，层纹打印效果变差，因此设计时槽体的位置度、两侧耳板安装孔的位置度都设置了合理的公差范围，既不会因为公差过严提升加工成本，也不会因为公差过松影响装配精度。

　　材质选用铝合金一方面是考虑到铝件的重量较轻，不会给桌面设备增加过多的负载，另一方面铝合金的切削性能好，加工效率高，表面阳极氧化处理后具备不错的耐磨和抗腐蚀能力，能够适应实验室、家庭DIY等不同的使用环境，不需要额外的表面防锈处理。在细节设计上，基体的所有棱边都做了小倒角处理，避免安装过程中锐边划伤操作人员，中部导杆槽的端部做了微小的导入倒角，方便导杆的穿入装配，顶丝孔的位置设置在槽体的侧面中心位置，锁紧时顶丝的作用力均匀作用在导杆圆柱面上，不会导杆出现局部压痕或者偏斜。

　　针对小型DIY设备的改装需求，这款支架的安装孔距采用了通用的孔位规格，能够兼容市面上多数开源3D打印机的安装孔位，也可以用于小型数控雕刻机的Z轴导向、自动取料小机构的直线导向等场景，不需要重新设计安装基面的孔位，降低了改装的加工成本。结构受力方面，该支架主要承受导杆传递的径向力，也就是滑座运动时产生的垂直于导杆轴线的作用力，因此基体的厚度设计充分考虑了受力变形量，在额定负载下的变形量控制在导向精度允许的范围内，不会因为受力变形导致导杆倾斜，影响运动精度。相比分体式的导杆固定座，一体式结构的装配累积误差更小，只需要保证支架本身的加工精度，就能够快速装配出符合精度要求的导向机构，减少了装配时的调整工作量，对于小批量设备组装或者个人DIY制作来说，能够有效提升装配效率，降低装配难度。
