内径15mm方形BK15型支撑轴承座

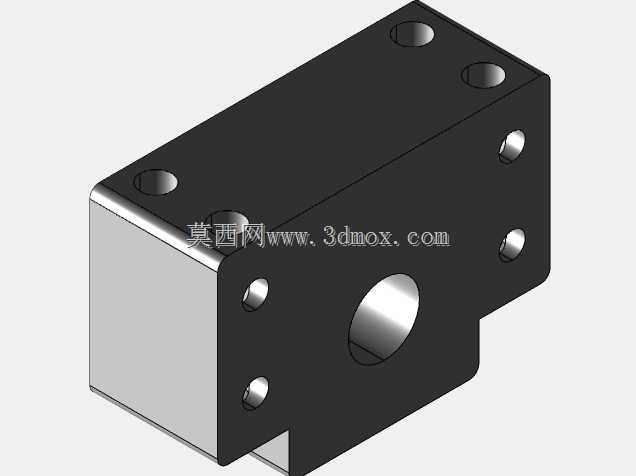

　　这款内径15mm的方形轴承支撑座，是滚珠丝杠支撑端常用的标准支撑构件，在各类直线传动模组、数控进给机构、小型自动化输送设备中应用广泛，主要承担径向与轴向复合载荷的支撑作用，为配套的转动轴系提供稳定的回转基准，避免轴系运转过程中出现挠曲变形、跳动超差的问题。从结构设计来看，整体采用方块式一体化构型，主体安装面做了平整化处理，能够直接贴合设备安装基板完成固定，不需要额外加工适配垫块，大幅降低现场安装的调整工作量。座体上的安装孔采用对称式布局，包含顶面两个贯穿安装孔、侧面三个定位孔以及正面两个辅助固定孔，不同方向的孔位可以适配多种安装姿态，既可以正装在设备基板上方，也可以侧装在立式安装板上，甚至可以倒装在机构的下层安装面，

　　适配不同设备的布局空间限制。中心的轴承安装孔为精密镗削加工，孔径公差严格匹配配套深沟球轴承或者角接触轴承的外径配合要求，能够保证轴承压装后不会出现外圈滑移、跑圈的问题，孔位与安装基准面的垂直度控制在合理范围内，确保轴系安装后回转中心与安装面平行，避免轴系运转时产生附加弯矩。座体的边角做了小尺寸倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装操作人员被划伤，也能减少装配过程中与周边构件的干涉风险，在紧凑安装空间内不会因为边角磕碰影响装配精度。从安装边界来看，整体方块构型的长宽高尺寸适配15mm内径轴系的载荷需求，各安装孔的孔距符合行业通用的安装尺寸规范，能够直接替换同型号的标准支撑座，不需要对现有设备的安装板做二次改孔加工，

　　降低设备维护替换的成本。在实际使用场景中，这类支撑座常和同系列的固定端轴承座配对使用，共同支撑滚珠丝杠的两端，其中该款作为支撑端使用时，内部可以配套深沟球轴承，允许轴系在受热伸长时产生微量的轴向位移，避免轴系因为热胀冷缩产生卡滞、附加应力过大的问题；如果配套角接触轴承，也可以在轻载场景下作为固定端使用，承担一定的轴向载荷。座体的材质通常采用优质碳素结构钢加工，表面做发黑处理，具备基础的防锈能力，能够适应车间内的常规工作环境，不需要额外做表面防护处理。在结构设计阶段，需要重点考量轴承安装孔的壁厚，壁厚过薄会导致座体刚性不足，轴系受载时座体产生形变影响支撑精度，壁厚过厚则会增加整体重量、浪费材料，同时占用过多安装空间，

　　这款支撑座的壁厚经过载荷校核，在满足15mm内径轴系额定载荷支撑需求的前提下，尽可能压缩了整体外形尺寸，兼顾刚性与空间利用率。座体侧面的小孔为顶丝孔，当轴承压装到位后，可以通过顶丝对轴承外圈进行辅助固定，避免轴承在反复正反转、启停冲击的工况下出现外圈转动的问题，提升长期运转的可靠性。在三维建模过程中，这类零件需要重点保证各安装孔的位置度公差，以及轴承安装孔与安装基准面的形位公差，建模时需要先建立安装基准面，再以基准面为参照逐一绘制各特征，避免特征之间的位置出现偏差，同时要预留出轴承压装的导入倒角，方便实际装配时轴承能够顺利压入孔位，不会因为锐边刮伤轴承外圈表面。在设备选型过程中，选用这款支撑座时需要核对配套轴的直径为15mm，同时确认安装面的可用空间能够容纳座体的整体尺寸，还要根据轴系的额定载荷、运转转速确认座体的承载能力是否满足工况需求，避免选型不当导致支撑失效。
