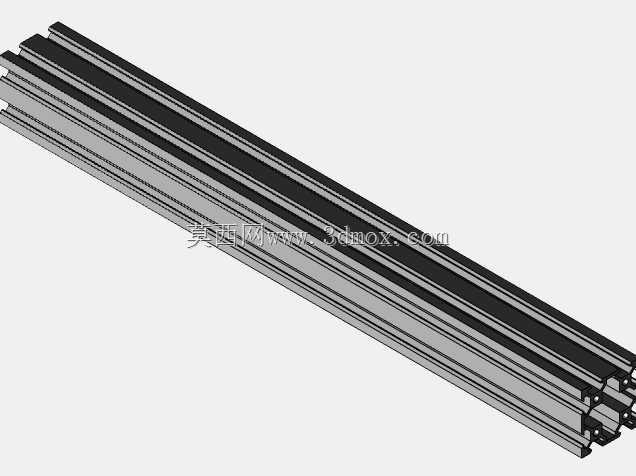

40×40八槽工业铝挤压型材结构设计

　　在桌面级3D打印机与小型CNC加工设备的机架搭建场景中，铝挤压型材的选型直接决定了整机的刚性基础与装配灵活度，这款40×40规格的八槽铝挤压件，正是针对桌面级制造设备的安装需求做的定向结构优化。区别于常规四槽4040型材，八槽的结构设计在型材四个外侧面各设置两条平行T型槽，单条槽道的槽口宽度适配通用M5、M6规格的T型螺栓与滑块螺母，无需在型材端面做额外攻丝或打孔，就能实现多方向的构件拼接，不管是沿型材轴向安装导轨、拖链支架，还是在垂直方向固定电机座、工作台面板，都能通过槽内紧固件快速调整安装位置，避免了传统方管焊接机架定位精度差、后期改装难度高的问题。从安装边界来看，这款型材的外轮廓截面严格控制在40mm×40mm的正方形尺寸，

　　相邻槽道的中心距保持统一的20mm模数，和市面上主流的2020、4080铝型材的安装孔位完全兼容，做设备框架拼接时可以直接搭配同系列角码、端盖、脚轮连接件，不需要单独开模定制转接件，能大幅缩短设备的装配调试周期。型材的壁厚设计兼顾了刚性与轻量化需求，主体壁厚控制在1.8mm，槽道位置做了局部加厚处理，在承受桌面级CNC铣削产生的振动、3D打印机运动轴高速往复移动的惯性载荷时，不会出现明显的型材形变，能保证运动部件的运行精度，同时整根型材的线重控制在合理区间，单人就能完成长料的搬运与裁切，适合小型工作室、个人DIY场景下的设备搭建。设计过程中特意优化了槽道的截面形状，槽底做了圆弧过渡处理，避免T型螺母在槽内滑动时出现卡滞，

　　槽口的收口尺寸经过反复验证，既能保证螺栓头不会从槽口脱出，又能让紧固件在槽内顺畅滑动调整位置，不需要提前预插螺母，哪怕是框架组装完成后，也能从槽道任意位置插入紧固件加装附属配件，比如后期给3D打印机加装配料架、照明支架，给CNC设备加装防尘罩、冷却管路固定座，都不用拆解原有框架结构。在实际设备应用中，这款型材既可以作为3D打印机的X、Y轴运动横梁，也能拼接成立式CNC的整体框架，八槽的结构让走线布局更加灵活，设备的电源线、信号线、气管都可以嵌入型材侧面的闲置槽道内，配合槽盖就能实现隐藏式走线，既避免了管线外露被运动部件剐蹭的风险，也能让设备整体外观更加整洁。型材的截面空腔设计也预留了功能拓展空间，空腔内部可以穿装传动皮带、丝杆，

　　或者嵌入线性导轨的安装基准面，相比外露安装的结构，能大幅降低加工碎屑、灰尘对传动部件的污染，延长设备的维护周期。针对桌面级设备常见的共振问题，这款型材的空腔内部可以按需填充阻尼材料，不需要改变外部安装尺寸就能进一步提升框架的减振性能，在做高精度零件打印、软金属铣削加工时，能有效降低振动带来的加工纹路问题。和同规格的四槽型材相比，八槽结构的安装自由度提升了一倍，在做复杂框架结构时，不需要额外加装转接块就能实现三个方向的构件连接，比如在型材的同一侧面同时安装导轨、行程开关、拖链，各部件的安装位置不会互相干涉，能有效压缩设备的整体外形尺寸，让桌面级设备在有限的工作台面上实现更大的加工行程。
