CATIA平台结合Excel实现凸轮机构参数化创建方法

　　在自动化输送、轻工包装、纺织机械等需要实现周期性往复动作的设备场景中，凸轮机构凭借稳定的时序控制特性，始终是核心传动部件的首选方案，这类机构不需要额外的电控程序介入，仅通过轮廓曲面的几何约束就能完成从动件的预设位移、速度、加速度输出，在高速运转工况下的可靠性远高于多连杆组合机构。实际工程应用中，很多设计人员会遇到非标凸轮轮廓绘制的痛点：常规的样条曲线手动拟合方式很难保证轮廓曲率连续，容易导致从动件运转时出现刚性冲击，加速接触表面的磨损，而借助表格工具驱动三维软件生成轮廓的方法，能直接把离散的运动点位转化为连续曲面，从根源上避免手动绘图的精度误差。设计这类凸轮机构时，首先要明确从动件的运动规律，针对不同的工况需求选择对应的运动曲线：

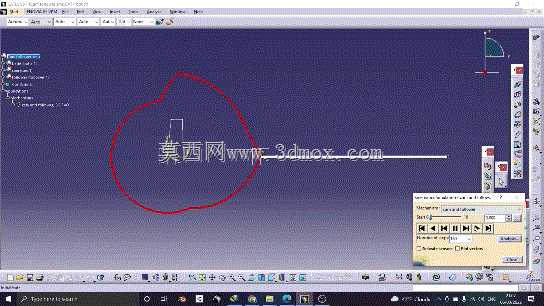

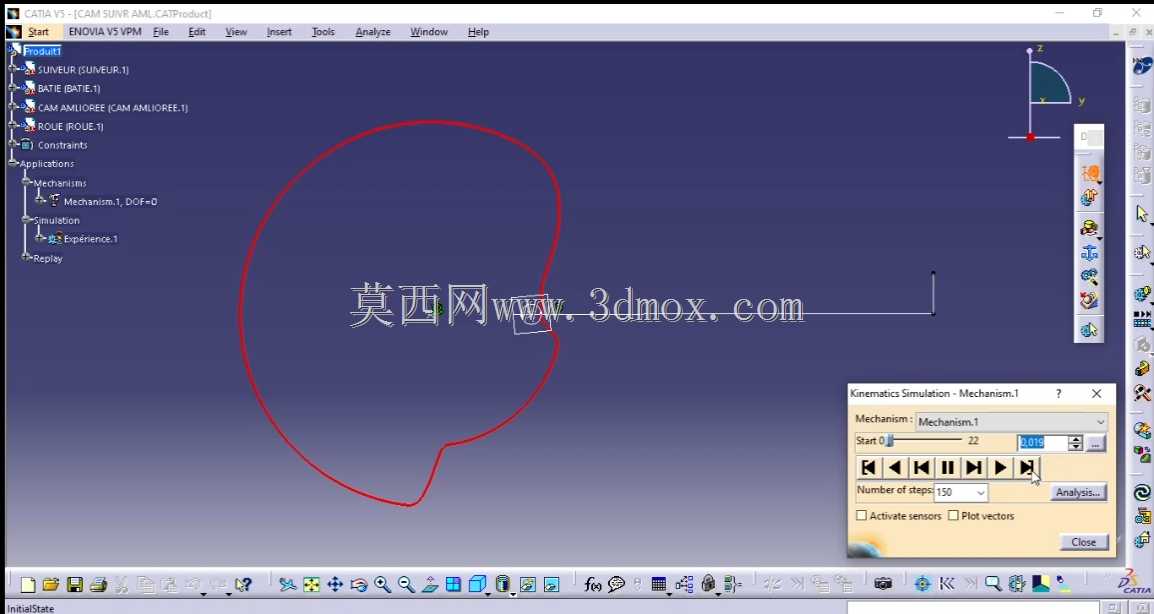

　　高速轻载场景优先选择正弦加速度曲线降低冲击，中低速重载场景可选择等速等加速组合曲线平衡承载能力与运转平稳性，把每个转角对应的从动件位移量整理成结构化的点位数据后，就能直接通过软件的表格导入接口生成轮廓草图，不需要逐点手动输入坐标。从安装边界来看，盘形凸轮的基圆直径需要匹配安装轴的轴径尺寸，同时要预留足够的键槽安装空间，轮廓的最大向径不能超出设备内部的安装腔体尺寸，避免运转时和周边的机架、传动部件发生运动干涉；圆柱凸轮的沟槽宽度要和从动件的滚子直径保持合理的间隙配合，间隙过大会导致传动回程误差，间隙过小则会出现卡滞、磨损加剧的问题。完成轮廓生成后，需要在装配环境下进行运动仿真验证，给凸轮添加旋转驱动，给从动件添加对应的移动或摆动约束，

　　检查整个运动周期内是否存在干涉点，同时核对从动件的实际行程是否符合设计预期，针对存在冲击的转角位置，可以返回表格调整对应点位的位移值，迭代优化轮廓曲线直到运动状态平稳。这种参数化创建方式的优势在于，后续需要调整凸轮运动时序时，只需要修改表格内的点位数据就能快速更新模型，不需要重新绘制整个轮廓，能大幅缩短非标设备的设计迭代周期，尤其适合多规格凸轮的系列化设计工作，在实际生产中，生成的三维模型还能直接导入加工模块生成刀路，完成数控铣削的加工编程，保证设计模型和最终加工零件的精度一致性。
