可动关节拆分式钢铁巨人拼装结构

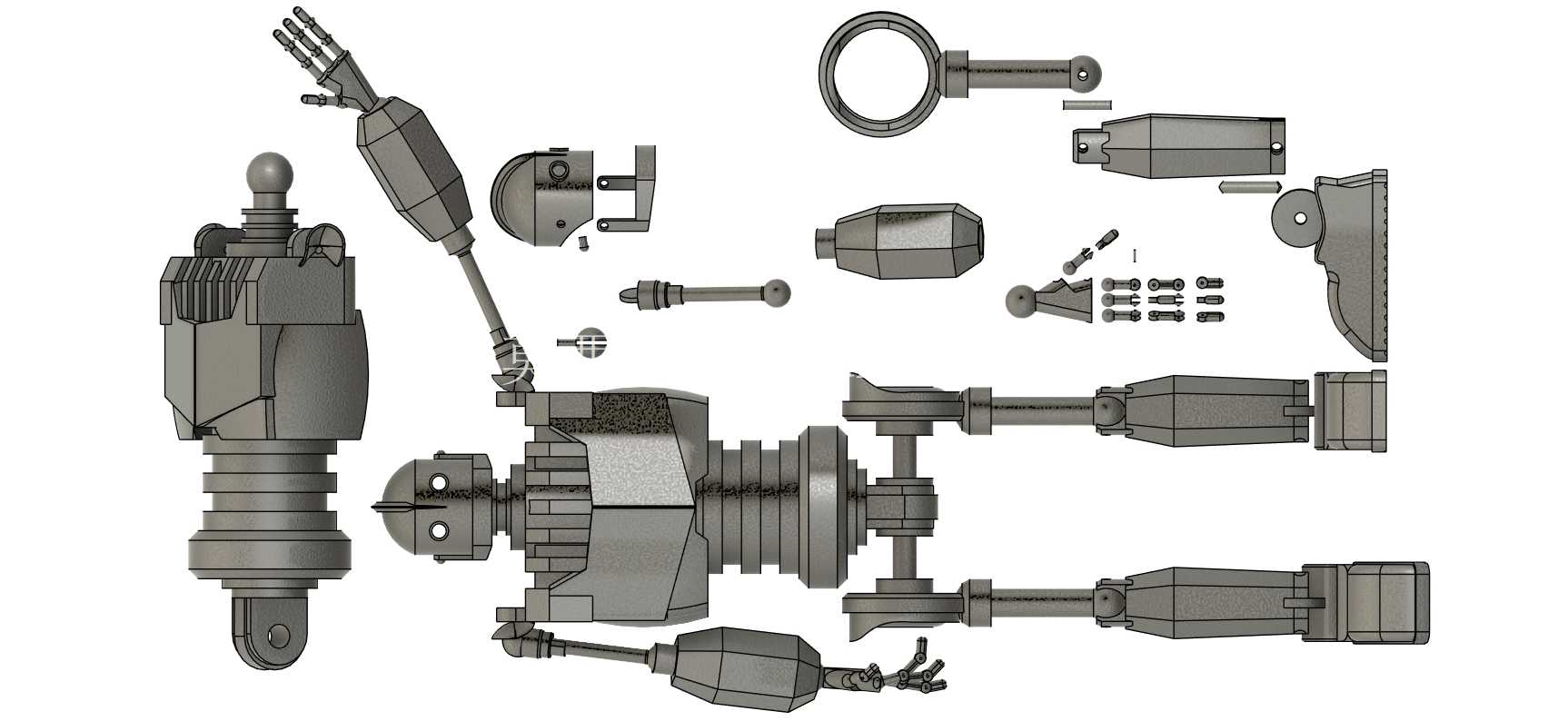

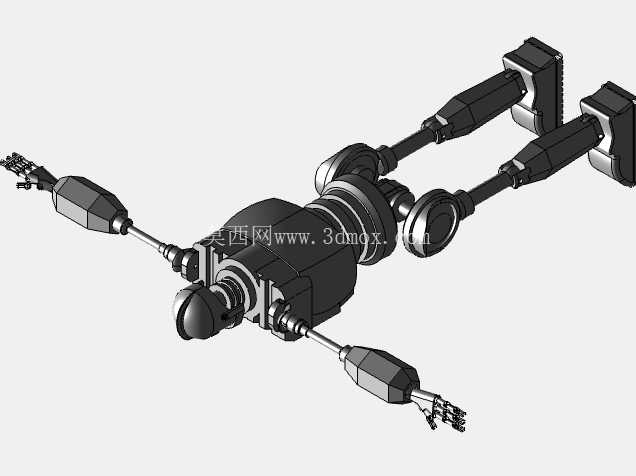

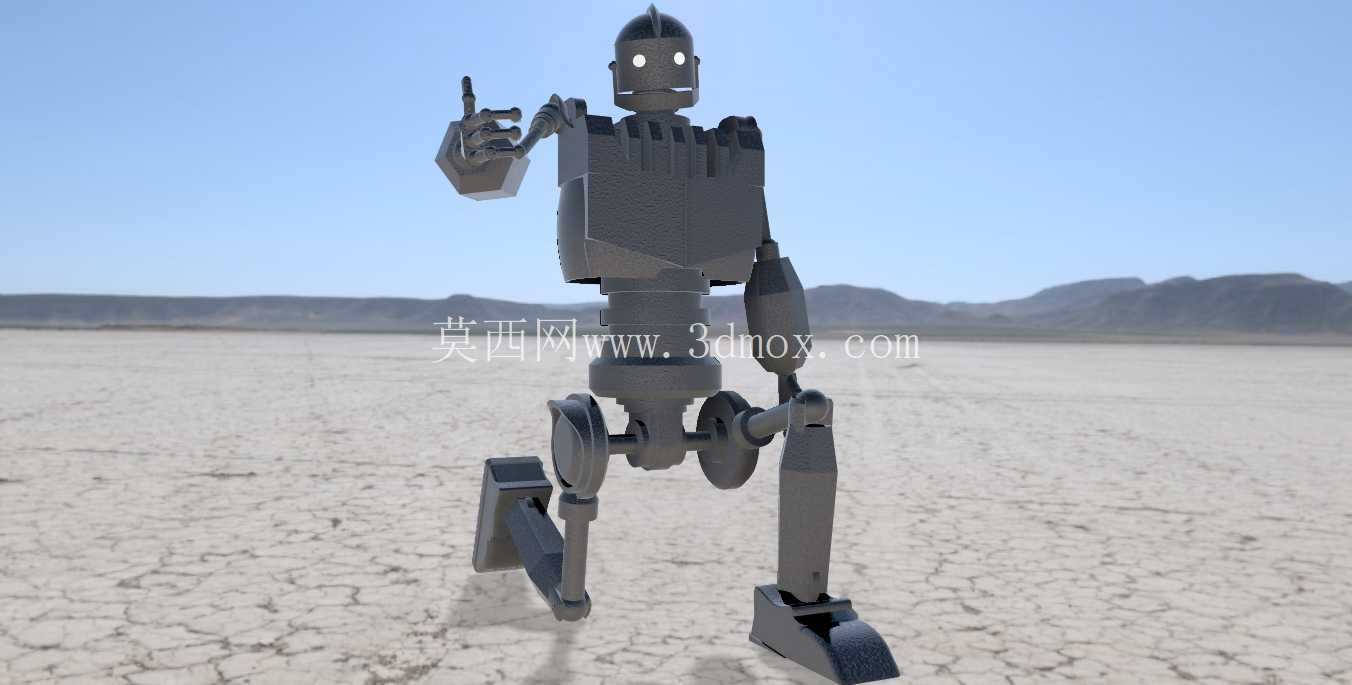

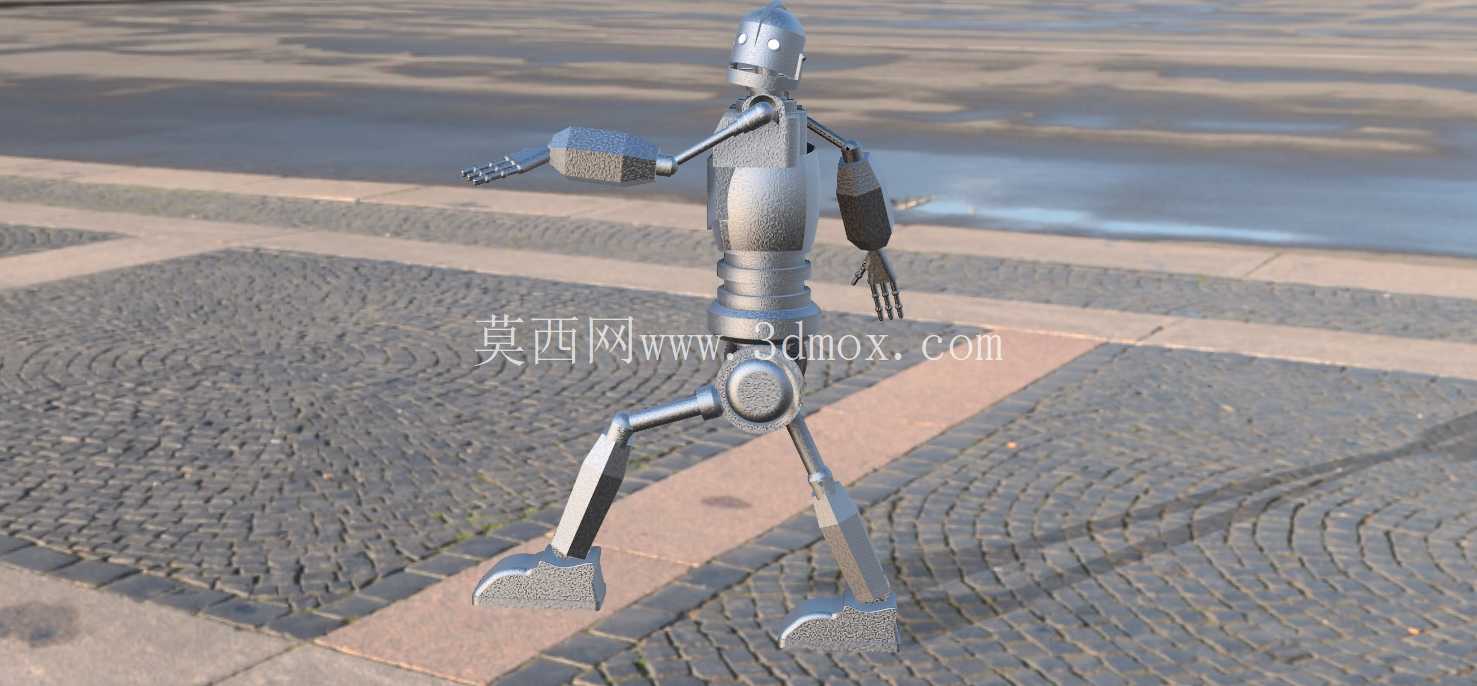

　　这套拆分式机械人偶结构，核心面向文创潮玩手办的精密铸造生产场景，同时可作为机械原理教学的具象演示载体，适配小批量金属浇铸、树脂翻模等多种成型工艺的前期结构验证需求。整套结构共拆分出58个独立组件，每个部件的分型面都经过反复打磨，完全规避铸造过程中容易出现的倒扣、壁厚不均问题，无需额外做复杂的抽芯结构就能完成脱模，能大幅降低模具加工的复杂度与生产阶段的废品率。从实际功能设计来看，所有关节位置都预留了合理的转动间隙，上肢的肩、肘、腕关节，躯干的腰部连接位，都采用了轴孔配合的连接逻辑，装配完成后可实现多维度的姿态调整，既可以还原钢铁巨人的经典站立姿态，也能调整出抬臂、转身等动态造型，满足不同展示场景的摆放需求。

　　设计阶段优先考虑了组件的安装边界，每个连接轴的直径、孔位的公差都做了统一规范，相邻部件的装配间隙控制在0.1-0.2mm区间，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现组装后松动晃荡的问题；所有外露的结构棱边都做了0.3mm的圆角过渡，既避免铸造过程中出现锐边缺料的问题，也能提升成品握持、把玩时的安全性，不会出现划手的情况。从结构拆分逻辑来看，设计时没有采用一体化的整体建模思路，而是按照铸造工艺的成型特点，将壁厚差异较大的部位做了独立拆分，比如头部的天线结构、手部的指节零件、背部的环形吊环部件，都单独作为独立组件设计，避免整体铸造时因为壁厚差过大导致的缩孔、冷隔缺陷；每个独立组件的壁厚都控制在2-3mm的均匀区间，内部没有封闭的空腔结构，铸造时的排气通道顺畅，能有效减少浇铸过程中的气孔缺陷。

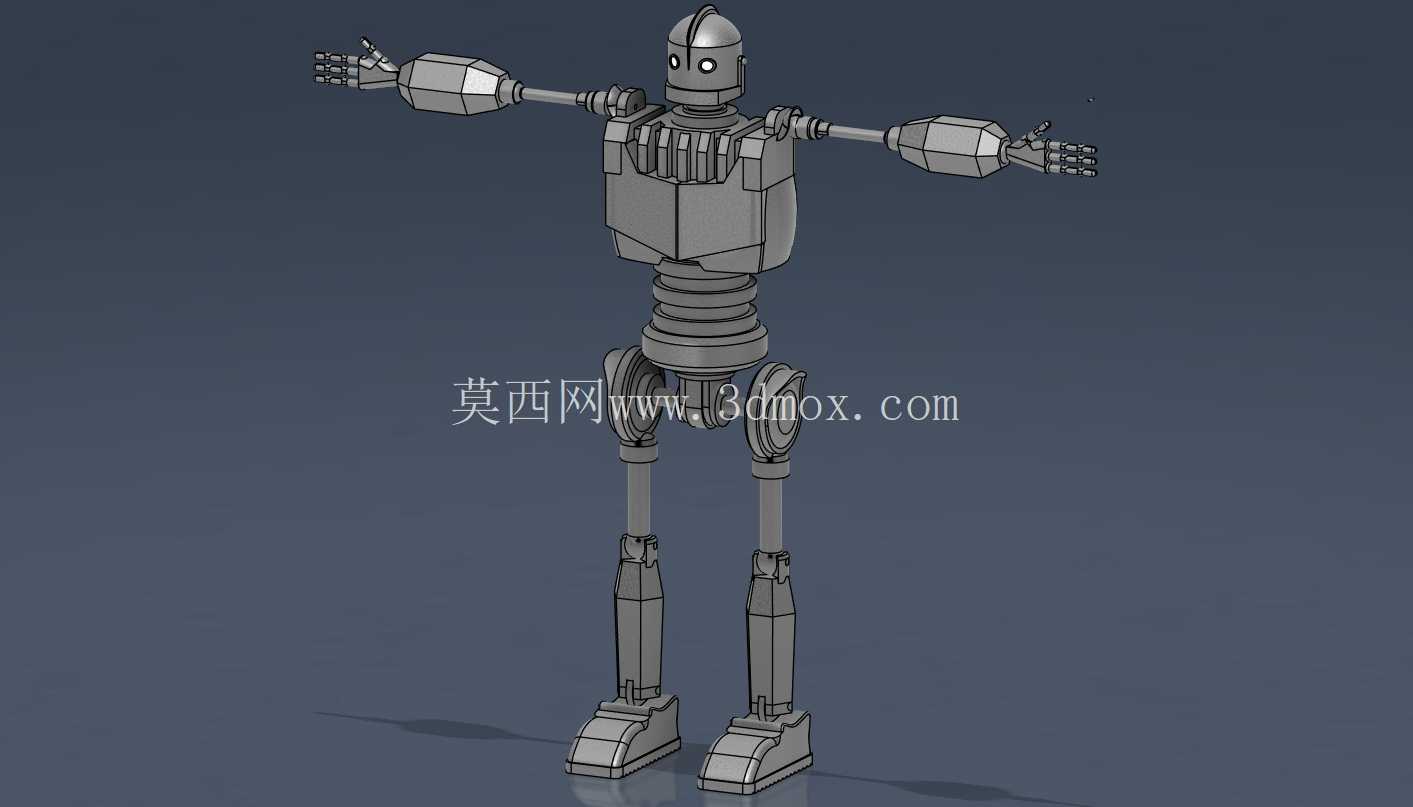

　　在实际生产应用中，这套结构既可以直接作为失蜡铸造的母模使用，也可以通过三维扫描后调整参数，适配不同缩比的产品生产需求，小到10cm高度的桌面摆件，大到1米以上的户外展示雕塑，都可以基于这套结构的拆分逻辑做等比例缩放，不需要重新调整关节的配合关系。针对展示场景的需求，躯干部分的重心做了前置优化，当模型以标准站立姿态放置时，重心投影完全落在双脚的支撑面范围内，不需要额外的支撑底座就能保持稳定站立，不会出现倾倒的问题；上肢的关节阻尼感也做了针对性设计，轴孔配合的过盈量控制在合理范围，调整到任意姿态后都能保持固定，不会因为自身重量出现垂落、移位的情况。

　　每个组件的连接位都设计了防呆结构，形状相似的左右对称部件做了细微的定位凸点区分，装配时不需要反复比对就能快速找到正确的安装位置，能大幅提升批量组装时的生产效率，降低人工装配的出错率。从结构强度角度考虑，所有受力较大的连接部位，比如肩关节、髋关节的连接轴，都做了局部加厚处理，避免日常把玩、调整姿态时出现断裂损坏的问题；部件表面的纹理结构都采用了浅浮雕式设计，凸起高度不超过0.5mm，铸造后不需要大量的打磨修整就能还原设计细节，能减少后期表面处理的人工成本。
