多色航模动力无刷电机结构设计

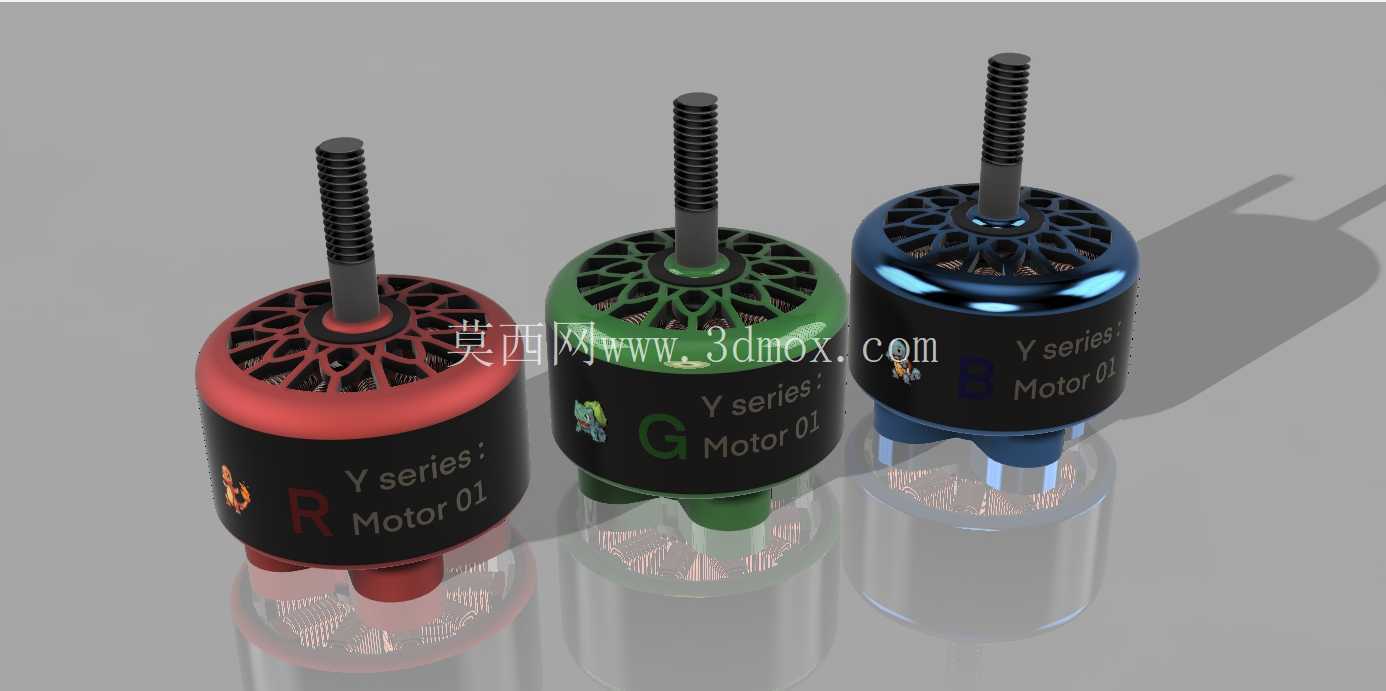

在航模、小型无人机以及微型动力设备的开发场景中，动力输出单元的匹配度直接决定整套设备的续航表现、负载能力与飞行稳定性，无刷电机作为这类场景下的核心动力部件，其结构设计、安装适配性与参数匹配一直是结构工程师在整机开发阶段重点校核的内容。这次呈现的三款不同配色的无刷电机结构，针对小型多旋翼无人机、固定翼航模的动力需求做了针对性的结构优化，从定子绕组布局到转子磁钢排布，再到安装接口的尺寸设定，都贴合航模类产品轻量化、高功率密度的设计要求。

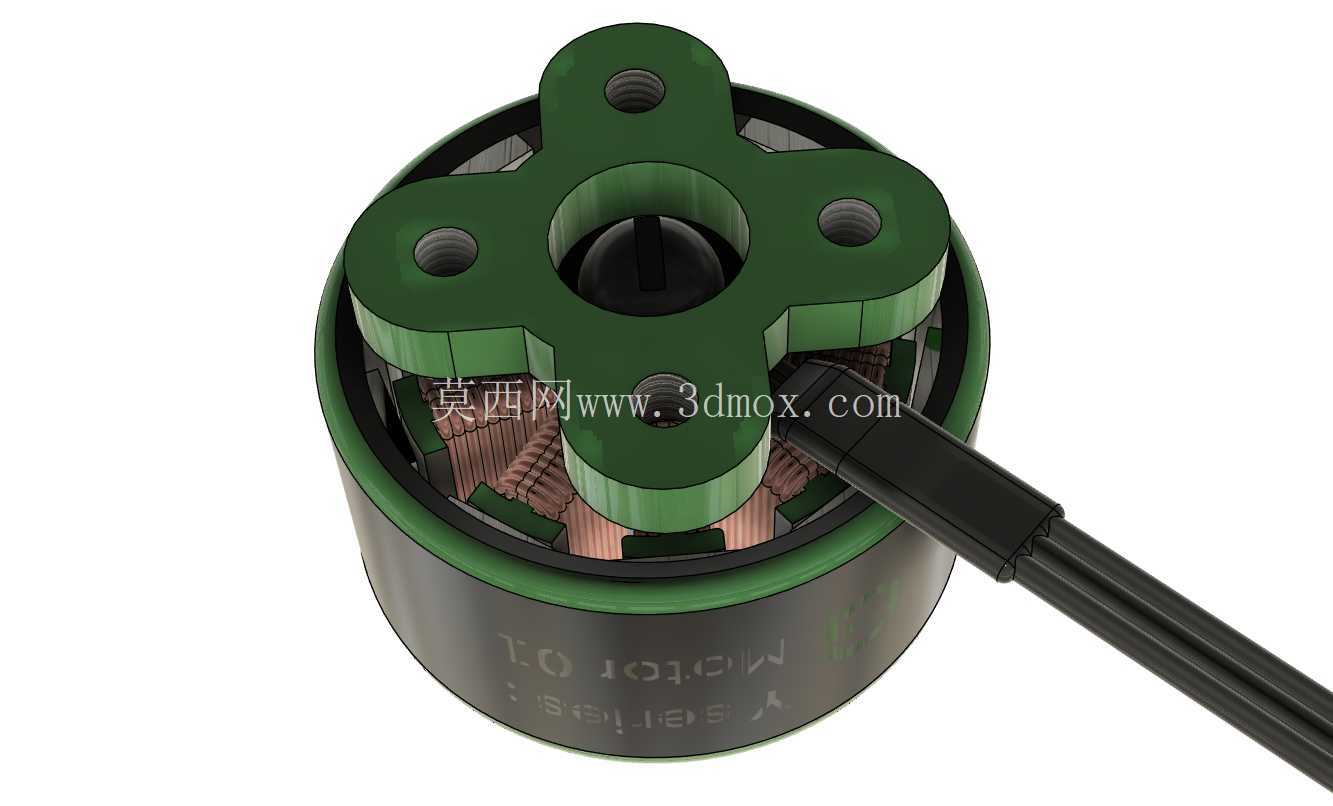

从实际应用场景来看，这类外转子无刷电机多用于起飞重量在1kg以内的小型FPV无人机、室内穿越机以及轻量级固定翼航模，相比同尺寸的有刷电机，其运转时的碳刷磨损问题被彻底消除，连续运转寿命能提升数倍，同时运转过程中的电磁干扰更低，不会对航模搭载的图传、飞控信号造成明显干扰，适配航模设备对信号稳定性的严苛要求。在实际装机选型时，工程师首先会关注电机的安装边界尺寸，这款电机的定子直径设定为22mm，配套的安装座直径为16mm，安装孔直径3mm，这个尺寸刚好匹配市面上多数20系列、22系列的航模电机安装座标准，不需要额外设计转接件就能直接适配主流的机臂碳管规格，能大幅缩短整机开发的结构适配周期。

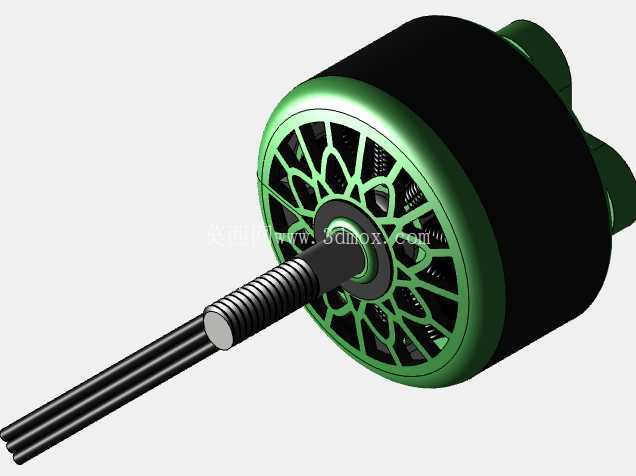

转子部分的直径设定为28mm，外转子的结构设计让转子外壳直接充当散热壳体，电机在大油门运转时，绕组产生的热量能通过定子铁芯快速传导到端盖，配合转子旋转时带动的气流实现被动散热，不需要额外加装散热风扇就能满足持续大负载运转的散热需求，刚好契合航模设备对减重的核心要求。输出轴直径为4mm，轴端做了全螺纹设计，配套不同规格的螺旋桨时，只需要匹配对应孔径的桨垫和锁紧螺母就能完成固定，螺纹段的长度经过校核，既能满足3-6寸螺旋桨的安装厚度需求，又不会因为轴伸过长导致桨叶安装后出现动平衡偏差，降低高速运转时的振动传导。

绕组部分采用直径0.5mm的铜线绕制，绕线匝数和排布方式针对3-4S锂电池的供电电压做了匹配，在额定电压下的空载转速、扭矩输出曲线刚好适配常用的5-6寸螺旋桨，能在推力和功耗之间取得较好的平衡，不会出现动力过剩导致的续航骤降，也不会因为动力不足导致大机动动作时出现掉转。连接器的电缆出线长度设定为37.3mm，出线位置在电机底座的侧方，刚好能沿着机臂内壁走线，不会出现线缆过长被螺旋桨打到的风险，出线端的焊盘做了加大设计，焊接电调线时能有足够的操作空间，避免焊盘脱落导致的电机故障。

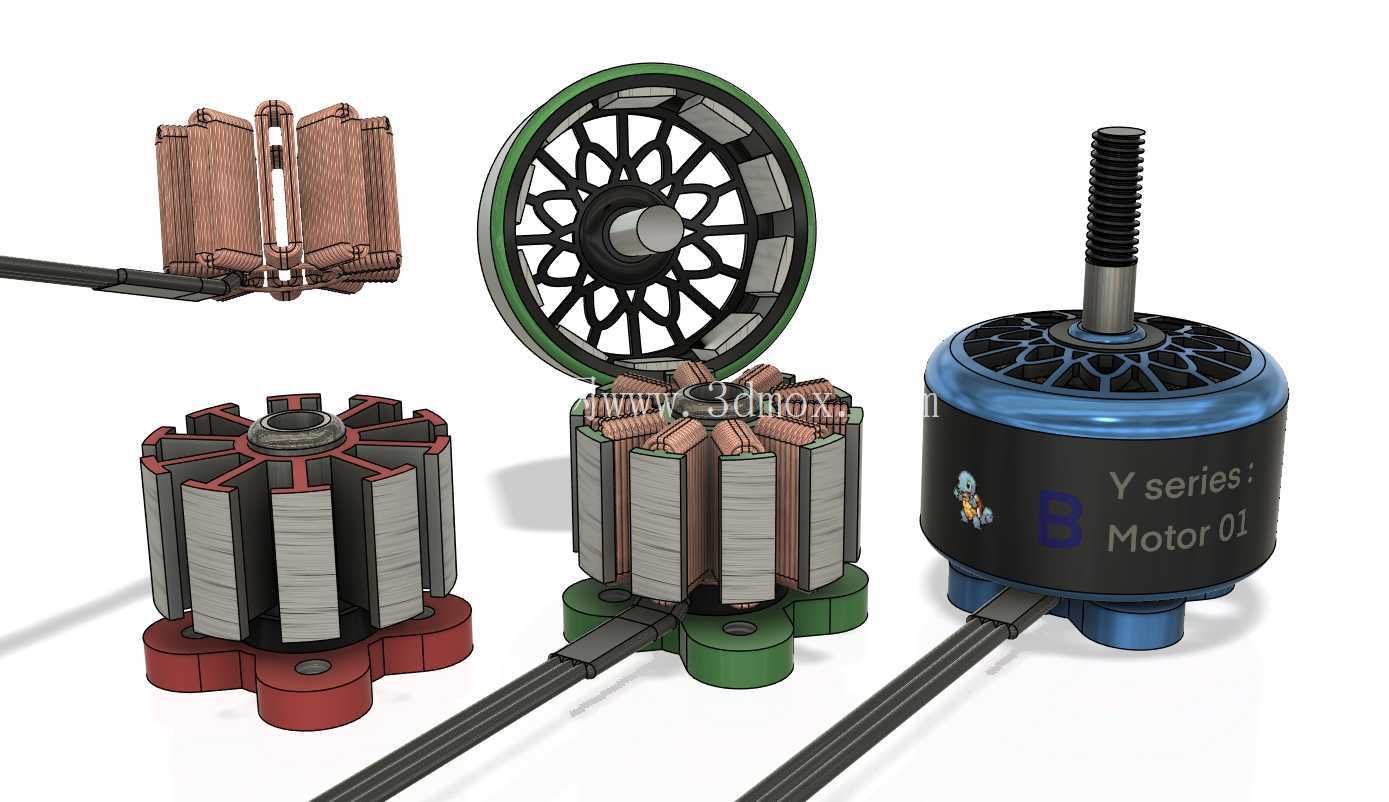

从设计思路上看，三款不同配色的电机外壳除了外观区分之外，分别对应不同的KV值档位，红色款偏向高KV适配小桨高速飞行，绿色款为中KV兼顾续航和动力，蓝色款为低KV适配大桨大负载场景，同安装尺寸下的不同KV版本能覆盖更多的装机需求，结构件除了外壳颜色和绕组参数之外其余尺寸完全通用，能大幅降低生产阶段的模具开模成本，也方便后续维修时的配件替换。电机端盖的散热孔采用放射状的格栅设计，既能保证足够的进风面积带走绕组热量，又能阻挡大颗粒的灰尘、杂物进入电机内部剐蹭绕组，在户外场地飞行时能降低杂物进入导致的电机卡滞风险。底座的安装脚做了加厚处理，在炸机冲击时能优先吸收冲击力，避免冲击力直接传导到定子铁芯导致绕组变形，提升电机的抗摔性能。

在实际建模过程中，这类电机的结构需要重点校核转子和定子之间的气隙均匀度，气隙过大会导致电机效率下降、发热严重，气隙过小则容易因为加工公差或者飞行时的振动导致转子扫膛，建模时需要给各零部件的加工公差预留足够的配合余量，同时还要做动平衡仿真，避免转子在高转速下出现过大的振动，影响飞控的陀螺仪采样精度。安装孔的位置度公差也需要严格控制，保证四个安装孔的中心距误差在允许范围内，避免装机时出现螺丝孔位不对中的问题。
