线框式八面体晶格立方结构造型

项目分类:3D打印机 发布时间:2026-05-26 ID:1162791
  • 线框式八面体晶格立方结构造型
  • 线框式八面体晶格立方结构造型

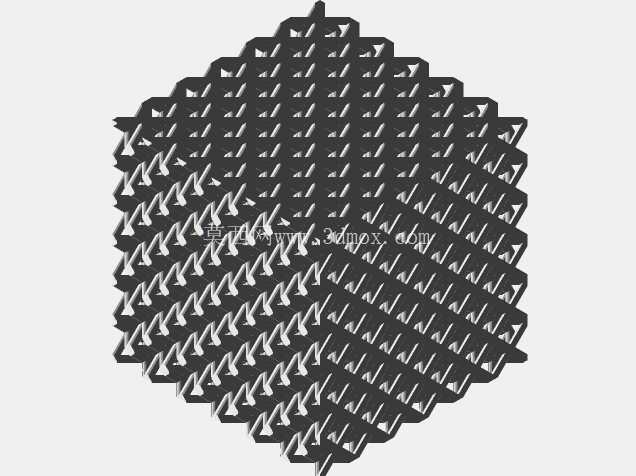

  从实际使用的角度看,这种晶格结构的相对密度可以通过调整杆单元的直径、晶胞的单元尺寸灵活调整,在相同整体外形尺寸的边界下,杆径越细、晶胞尺寸越大,整体结构的重量就越轻,同时孔隙率越高,适合作为流体穿过的换热骨架或者组织长入的医用支架;如果杆径加粗、晶胞尺寸缩小,整体结构的比强度、比刚度会大幅提升,在承受压向载荷的时候,八面体构型的杆单元会同时承受轴向拉压载荷,相比传统的蜂窝结构,它在三个正交方向上的力学性能更趋近于各向同性,不会出现某个方向承载能力骤降的问题,这也是它在航空航天轻量化承力构件里被广泛选用的核心原因。这类线框式八面体晶格立方结构,最早是从材料力学的点阵构型研究中落地到实体加工领域的,现在主要依托增材制造工艺实现实体成型,在轻量化结构设计、缓冲吸能构件、换热流道骨架、仿生骨植入支架这些场景里都有大量实际应用。不同于实心块体结构,这种构型的核心设计思路是用连续的杆状单元拼接成空间对称的八面体晶胞,再将单个晶胞沿三维正交方向阵列拼接,形成整体的立方体外轮廓框架,所有杆单元的交汇节点都做了圆角过渡处理,避免应力集中在尖锐连接处,这也是结构设计里针对交变载荷场景必须做的细节优化。

  做这类结构的三维建模时,首先要确定整体的安装边界,也就是外轮廓立方体的长宽高尺寸,要匹配安装位置的预留空间,不能超出装配边界;其次要确定单根杆单元的截面形状,常规场景下用圆形截面加工难度最低,增材制造时不需要额外加支撑,特殊受力场景可以换成矩形或者工字形截面来提升特定方向的抗弯能力;晶胞的尺寸选择要和加工设备的成型精度匹配,比如采用熔融沉积工艺的桌面级3D打印机,最小成型杆径不能小于0.8mm,否则打印过程中杆单元容易出现断丝、变形,而采用金属激光烧结的工业级3D打印设备,最小杆径可以做到0.2mm,能实现更细密的晶格结构。在实际装配使用时,这种晶格结构如果作为承力构件使用,通常会在上下两个端面预留实体安装面,安装面上加工对应的定位孔或者连接螺纹,避免杆单元直接和其他零件接触造成局部应力过大压溃杆体;如果作为换热流道的骨架使用,整体外轮廓会和外壳的内壁尺寸做间隙配合,装配后流体从晶格的孔隙中穿过,杆单元的大比表面积可以大幅提升热交换效率,相比传统的翅片结构,这种构型的流阻更低,不容易出现流道堵塞的问题。

  另外在做结构仿真验证的时候,要注意这种晶格结构不能直接用整体实体单元划分网格,否则计算量会呈指数级上升,通常会先对单个晶胞做力学性能等效,得到等效的弹性模量、泊松比、屈服强度参数后,再把整体结构作为等效块体做仿真计算,最后再对局部的节点连接位置做细化的应力校核,确保节点位置的应力不超过材料的许用应力。针对不同的使用场景,还可以对构型做针对性调整,比如用于缓冲吸能的场景,可以将杆单元设计成变直径结构,靠近冲击面的位置杆径更细,逐层增加杆径,让冲击载荷逐层被吸收,避免瞬间冲击力传递到被保护的构件上;用于医用骨植入的场景,要调整晶胞的孔隙尺寸在100-500微米之间,匹配人体骨组织的长入需求,同时杆单元的表面要做粗糙化处理,提升和人体组织的结合强度。

  这类结构的建模过程中还要注意所有杆单元的连接连续性,不能出现杆体断开、节点错位的问题,否则3D打印过程中会出现悬浮的无支撑段,导致打印失败,尤其是在倾斜角度小于45度的杆单元位置,要提前评估是否需要添加微量支撑,或者调整杆的角度让它满足自支撑的成型要求,减少后处理的工作量。整体来看,这种八面体晶格立方结构不是单纯的几何造型展示,它是点阵结构工程化应用里最经典的构型之一,兼顾了力学性能、可加工性、功能适配性多方面的要求,在做结构轻量化设计、功能集成构件设计的时候,是非常实用的基础构型选择。
