镂空网格立方体多孔晶格结构

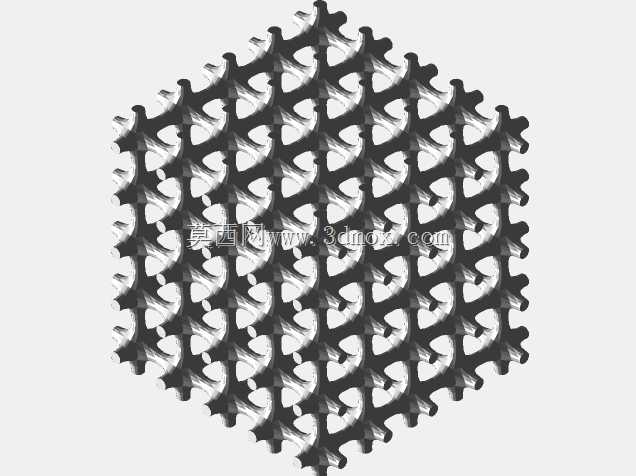

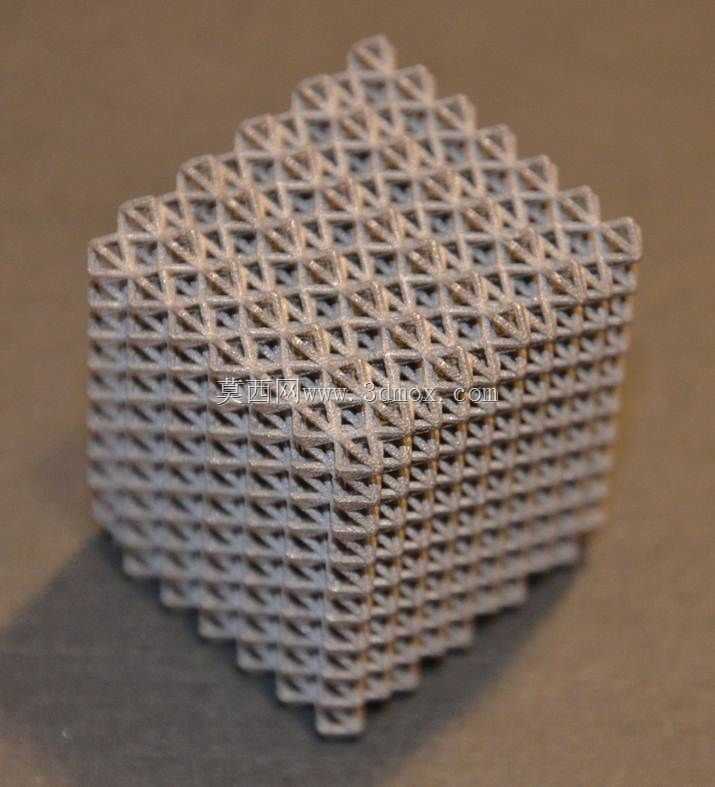

　　这套晶格立方体结构以规则立方体为外轮廓，内部由连续交错的细杆构成周期性三维网格，整体呈现出通透的镂空形态。从结构工程角度看，它并不是单纯的几何装饰，而是一种典型的多孔点阵承载单元，可用于轻量化构件、缓冲吸能段、热交换骨架、过滤支撑体以及增材制造工艺验证件的设计参考。

　　结构的核心思路在于用少量材料形成空间连续传力路径。细杆沿多个方向交叉布置，在立方体内部构成重复的三角形与四面体组合单元。三角形单元在平面内具有较好的抗剪稳定性，延伸到三维空间后，相邻杆系共同承担拉压与弯曲载荷，避免实心块体材料利用率低的问题。外轮廓保持立方体边界，便于在装配中按规则阵列摆放，也方便与平板、壳体、夹具或实验工装进行边界贴合。

　　在实际设备中，这类结构常出现在需要减重但又不能完全掏空的部位。例如机械臂非主承载段、无人机支架内部填充、振动平台隔振垫骨架、医疗康复辅具支撑件、包装缓冲模块以及高速运动部件的内腔加强区。若外部包覆蒙皮，晶格可作为内部加强筋使用；若直接暴露，则可作为流体穿过的换热或过滤载体。气流或液流经过交错杆系时，会被反复分割和扰动，换热面积显著增加，同时压降变化也可通过杆径、单元间距和孔隙率进行调节。

　　建模时需要重点控制三个几何关系：单根杆的直径、晶格单元的周期长度、外轮廓裁切方式。杆径过小会导致打印成型困难，烧结或熔融过程中容易出现断杆、翘曲和残余应力集中；杆径过大则孔隙率下降，减重和通透效果减弱。单元周期决定了网格疏密，周期越短，杆系交汇节点越多，承载均匀性更好，但模型数据量和制造难度也会上升。外边界处不应简单保留悬空细杆，宜让杆端延伸至立方体外表面或在边界形成闭合节点，以减少受力时的端部剥离。

　　从安装边界看，立方体六个面均为规则平面，适合在矩形空间内堆叠、粘接或嵌入。若作为夹芯结构使用，上下表面可与面板粘接，侧向可通过框体约束；若作为独立缓冲块使用，需要在受压方向保留足够的压缩行程，并控制相邻晶格单元的侧向膨胀空间。设计装配槽时，名义尺寸可按立方体外轮廓取值，实际公差应结合增材制造表面粗糙度和后处理余量补偿，尤其是粉末烧结件表面附着颗粒后，外形尺寸会略大于理论值。

　　受力分析上，这类点阵结构不宜按单一杆件估算整体强度，而应把重复单元视为等效材料。压缩时，杆系先发生弹性屈曲，随后进入塑性铰吸收能量；冲击载荷下，多层网格逐层塌陷，能够把峰值力拉平。剪切工况中，斜向杆承担主要载荷，水平与竖直杆负责维持节点位置。若用于承载设备脚垫或缓冲平台，应让载荷方向尽量垂直于立方体端面，并避免局部点接触压溃表层杆系。

　　制造方面，该结构对增材制造工艺最为友好。金属粉末床熔融可制作不锈钢、钛合金或铝合金轻量化件；树脂打印适合外观验证、流道展示和小载荷工装；FDM打印则可用于教学、装配干涉检查和低应力缓冲样件。无论采用哪种工艺，都要关注最小杆径、最小间隙、排粉或排树脂通道以及后处理可达性。完全封闭的内部空腔不适合直接打印，而本结构通体连通，粉末和液体排出相对方便，这也是晶格设计中的重要工程优势。

　　在三维建模流程中，可先建立单个晶格单元，再通过线性阵列形成三维周期阵列，最后用立方体实体进行相交裁切。杆体交汇节点建议做轻微加粗或圆角过渡，因为尖锐交点在打印和受力时都容易形成缺陷。若需要与外部零件连接，可在六个面外侧增加薄实体面板，面板与杆端之间保持连续过渡，这样既能提高连接面积，也能让载荷更均匀地传入内部网格。整体而言，该结构把几何规则性、材料效率和多功能集成结合在一起，适合作为轻量化设计与多孔结构研究的基础构型。
