铰接式环形载货承载支架结构设计

这款铰接式环形承载支架，主要面向小型巡检设备、便携通讯终端的外挂载物场景设计，可在狭小安装空间内实现多姿态调整的载荷承载需求，解决传统固定式载物架无法适配异形挂载面、无法随设备姿态调整保持载物水平度的痛点。从实际应用场景来看，这类结构常被用在手持通讯检测设备的外挂电池挂载、小型无人机的任务载荷快装支架、工业巡检机器人的外置传感器搭载平台上，尤其适合需要频繁调整挂载角度、同时对结构自重有严格限制的使用场景。

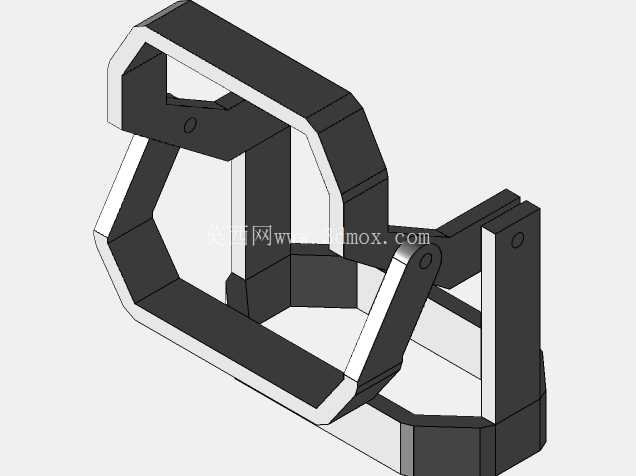

从功能特性上看，该支架采用三段式环形框架铰接组合的结构形式，上下两个八边形环形框作为主要的载物与安装基准面，中间通过两组对称布置的铰接臂实现连接，铰接位置预留了标准的销轴安装孔位，可根据实际挂载需求调整上下环的相对偏转角度，调整范围覆盖0到90度区间，调整到位后可通过侧面的紧定螺钉实现角度锁止，避免承载过程中出现姿态偏移。下方的环形框作为主要的载物接触面，内侧预留了防滑胶条的安装槽位，可直接卡装厚度3mm以内的橡胶防滑垫，增大与被承载物件之间的摩擦力，避免设备在晃动工况下出现滑移；上方的环形框作为安装对接面，可通过抱箍、快装卡扣等结构与主设备的安装位对接，不需要在主设备外壳上额外打孔，适配不同截面形状的安装杆或设备壳体。

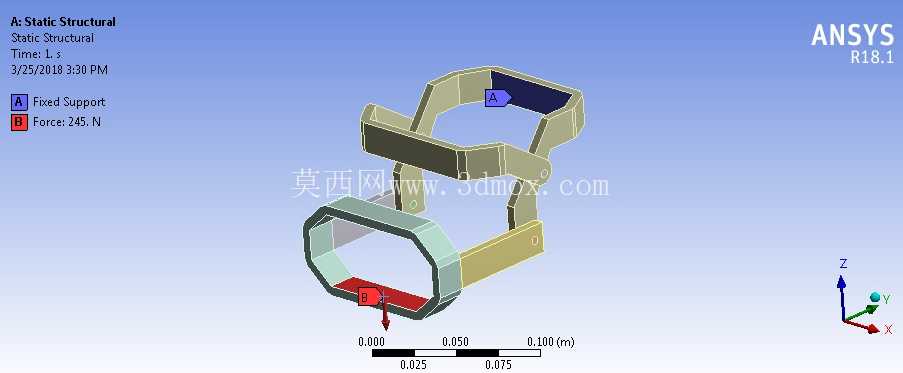

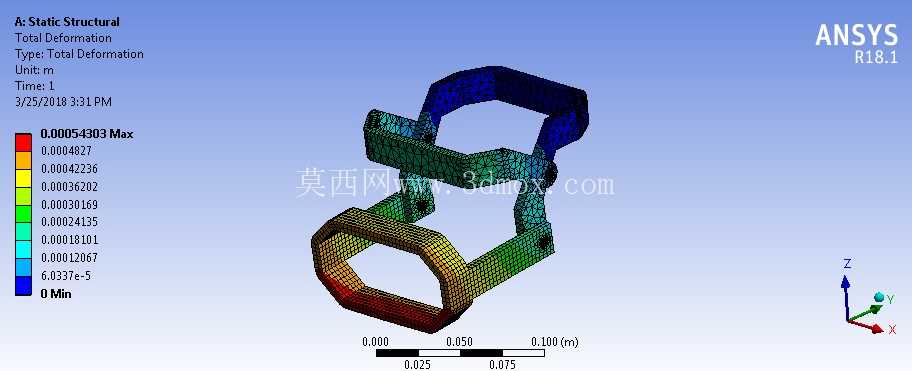

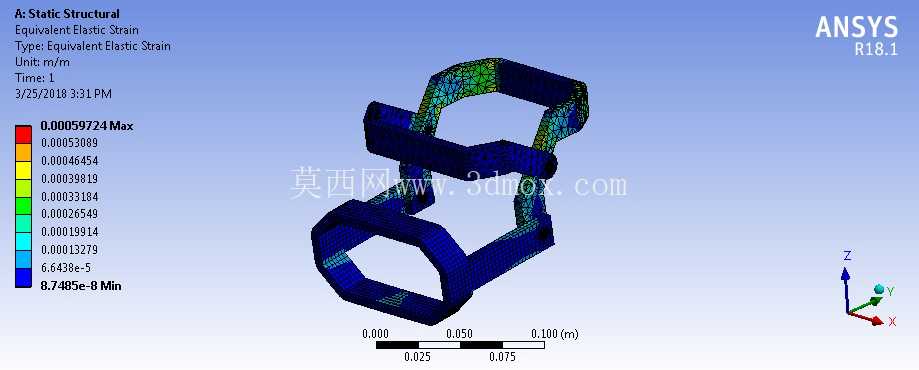

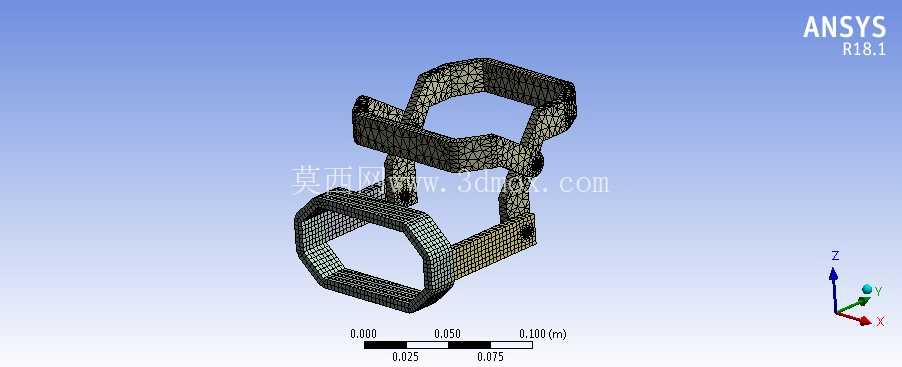

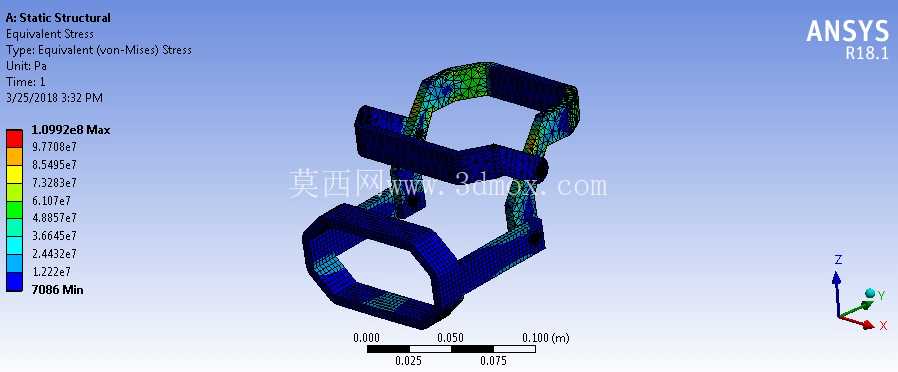

设计过程中优先考虑了结构的轻量化与承载能力的平衡，整体框架采用薄壁折弯结构，壁厚控制在2mm，在保证结构刚性的前提下尽可能降低自重，避免给主设备带来额外的负载负担。静力学仿真阶段，在下方载物面施加垂直向下的额定载荷，上方安装面设置全固定约束，仿真结果显示结构最大应力出现在铰接臂与环形框的连接位置，应力值远低于常用铝合金材料的屈服强度，最大变形量出现在下方载物环的中部位置，变形量满足载物平面的平面度要求，不会出现因结构变形导致被承载物件倾斜脱落的问题。

外形尺寸与安装边界方面，该支架整体收拢状态下的高度不超过120mm，环形框的外接圆直径控制在100mm以内，完全展开到最大偏转角度时的横向最大尺寸不超过150mm，不会占用过多的设备周边空间。安装对接时，上方环形框可适配外接圆直径60mm到90mm的柱状安装位，下方载物环可承载最大截面尺寸80mm以内的方形或圆形物件，额定承载能力达到245N，可满足绝大多数小型外挂设备的载重需求。铰接位置的销轴采用标准直径4mm的圆柱销，属于通用五金配件，后期维护更换时不需要定制非标零件，降低了后期的运维成本。

结构细节上，所有框架的棱边都做了R2的圆角处理，避免安装使用过程中锐边划伤操作人员或损坏挂载设备的线缆外壳；铰接臂与环形框的连接位置预留了0.2mm的装配间隙，保证角度调整过程中不会出现卡滞，同时间隙量控制在合理范围内，不会出现调整过程中旷量过大的问题。载物环的内侧平面加工有均匀分布的防滑纹路，即使不安装防滑胶条，也能提供足够的摩擦力防止挂载物件滑动；安装环的外侧预留了绑带穿装孔位，对于重量较大的挂载物件，可额外使用尼龙扎带或魔术绑带穿过孔位将物件与支架绑定，进一步提升挂载的可靠性。

在实际选型使用时，需要注意根据挂载物件的重心位置调整上下环的偏转角度，尽可能让被承载物件的重心落在下方载物环的中心投影范围内，避免偏载导致结构受力不均，影响支架的使用寿命。如果应用在振动较大的工况下，可在铰接位置的紧定螺钉上加装防松垫圈，避免长时间振动导致螺钉松动、角度偏移。该结构的建模过程中所有特征都采用参数化设计，使用者可根据自身的实际安装尺寸需求，调整环形框的直径、铰接臂的长度、壁厚等参数，快速衍生出适配不同安装场景的改型结构，不需要重新搭建整体的结构框架，能有效缩短同类型载物支架的设计开发周期。
