带流场仿真结果的收缩扩张式风洞结构

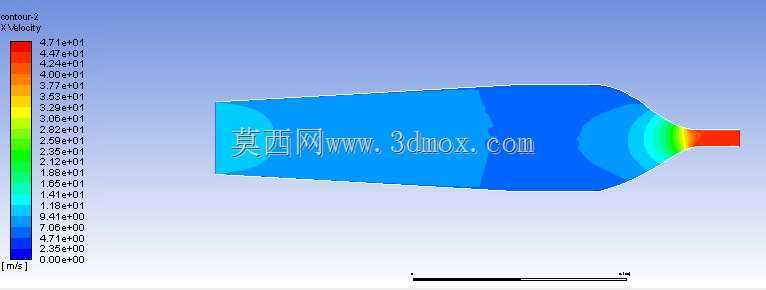

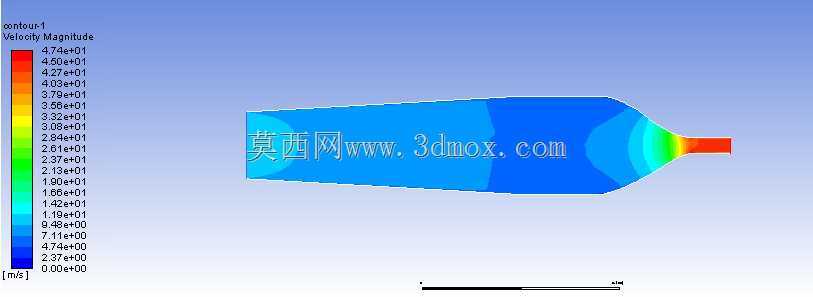

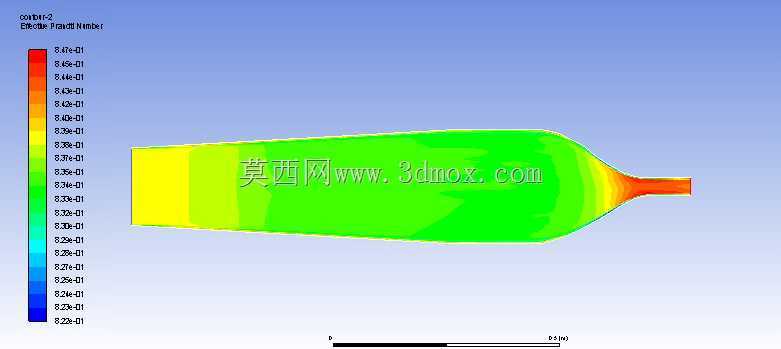

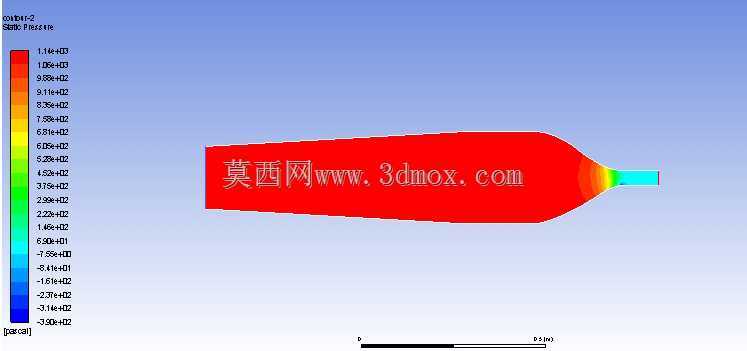

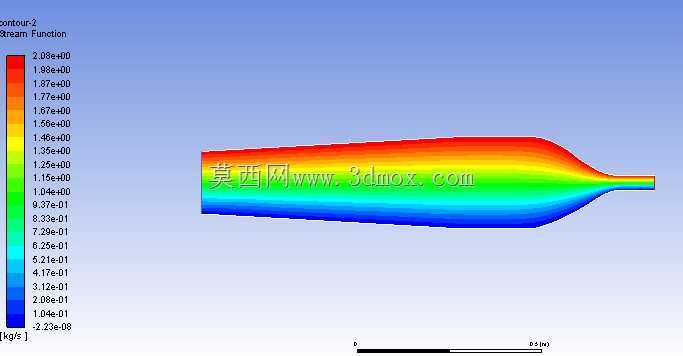

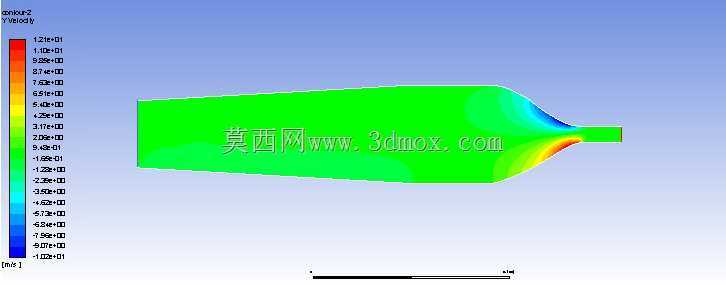

该风洞结构采用经典的收缩-稳定-扩张流道构型，核心功能是为空气动力学相关试验提供流速均匀、湍流度可控的气流环境，可覆盖小型部件气动特性测试、流场可视化验证、基础流体力学教学演示等多类应用场景。从流道构型设计来看，入口段采用大截面矩形设计，能够有效降低来流的平均流速，配合前置整流结构可削弱入口气流的湍流脉动，为后续稳定段提供均匀的来流条件；收缩段采用平滑过渡的曲面构型，按照维氏曲线设计收缩型面，可在气流加速过程中避免流动分离，保证试验段入口的气流速度分布均匀度控制在合理范围内；中间等径直段为核心试验区，可根据测试需求安装试件支架、测速探头、压力扫描阀等测试组件，该段的流场均匀性直接决定试验数据的可靠性；尾部扩张段采用小角度扩张设计，扩张角控制在流动分离临界角以内，可逐步降低气流流速，将气流动能部分转化为压力能，降低下游风机的运行负载，同时避免扩张段内出现大尺度流动涡结构影响上游试验段流场稳定性。从安装边界来看，该结构整体采用轴对称布局，流道外壁面预留有标准法兰连接接口，可直接与上游整流段、下游动力段对接安装，安装时需保证各段同轴度误差在允许范围内，避免因阶差导致流道内出现局部流动分离。配套的流场仿真结果可直观呈现不同截面位置的流速分布，从仿真云图可以看出，收缩段内气流流速逐步提升，试验段内流速分布均匀，扩张段内流速逐步降低，仅在出口近壁面存在小范围的流速梯度变化，符合设计预期。在实际工程应用中，该类小型风洞可用于高校流体力学实验室教学、小型无人机翼型气动测试、建筑缩模风阻测试等场景，结构设计时充分考虑了加工工艺性，流道内壁面要求达到较低的粗糙度等级，避免壁面粗糙带附加的湍流扰动影响试验精度，各段连接位置采用密封结构设计，防止漏气导致流场压力损失增大。
