方形错视焊接结构创意几何造型

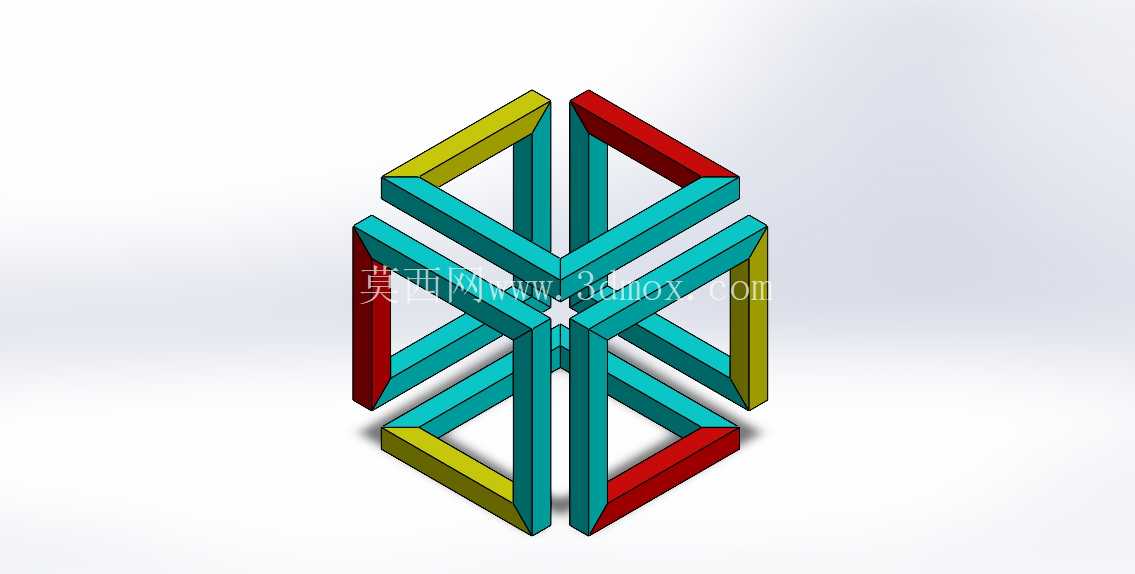

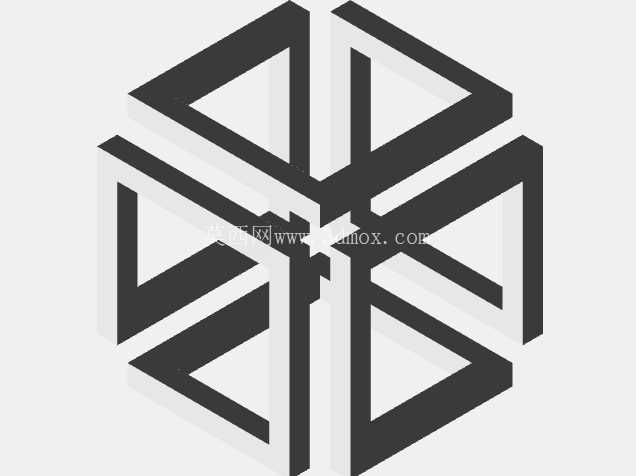

这款错视几何结构的设计，最初是作为铸造工艺验证的基准样件来开发的，在铸造模的流道模拟、砂型成型校验环节，这类具备多向交错空间特征的构件，能很好地验证金属液在复杂交叉腔体内的充型流畅度，排查拐角处的卷气、夹渣风险。很多人第一眼会被它的视觉错觉效果吸引，觉得是不可能存在的空间结构，但拆解到工程层面，它本质是三组互相垂直的方形框体，按照特定角度错位拼接，每一段框体的截面尺寸保持一致，相邻框体在交汇处做了共面贴合处理，焊接位置选在框体的内侧隐蔽处，从外侧观察看不到焊缝断点，才形成了视觉上的空间矛盾感。

从实际应用场景来看，这类结构除了作为铸造工艺验证件，还可以作为工业文创的展示摆件、机械结构教学的演示教具，在工业设计展、科普场馆的力学与空间结构展区，这类构件能直观展示空间透视的视觉偏差，也能体现焊接成型工艺对复杂空间结构的实现能力。设计过程中最先确定的是单根框条的截面尺寸，所有框条采用等边长的正方形截面，保证三个方向的构件视觉宽度完全一致，避免因截面尺寸差异破坏错视效果；三组框体分别沿X、Y、Z三个轴向布置，每组框体都是闭合的方形框架，相邻框架在空间中呈45度错位相交，相交位置的贴合面做了铣平处理，保证焊接时的接触面积足够，焊接变形量控制在最小范围。

外形尺寸上，整个结构的外接轮廓为正立方体，安装时只需要保证底部的四个框条端点处于同一水平面，就能稳定放置，不需要额外的固定支座，底部接触点的平面度公差控制在0.1mm以内，避免放置时出现晃动。设计时特意规避了尖锐的外角，所有框条的外棱都做了R0.5的小圆角处理，既避免搬运时划伤，也能在铸造脱模时减少砂型的尖角破损，降低铸件的应力集中风险。在焊接工艺的匹配上，所有拼接位置都采用间断焊的方式，每段焊缝长度控制在10mm，间隔15mm，既能保证结构的连接强度，也能减少连续焊接带来的热变形，防止框体出现角度偏移，破坏整体的错视视觉效果。

从结构受力角度分析，三组互相垂直的框体在交汇处形成了稳定的空间桁架结构，虽然整体看起来是镂空的几何造型，但实际的抗扭、抗弯性能并不差，作为展示摆件放置时，能承受顶部一定的竖向载荷，不会出现结构失稳的情况。在铸造工艺适配环节，这类结构的浇口位置选在结构的顶部中心，金属液顺着三个方向的框体同时充型，排气槽设置在每个框体的下端拐角处，能有效排出充型过程中裹挟的气体，避免铸件出现气孔缺陷。对于三维建模从业者来说，这类结构的建模难点在于相交位置的共面处理，需要精准计算三个方向框体的相交线，保证拼接位置没有缝隙、没有重叠面，否则在后续的工程图导出、3D打印或者铸造模加工时，会出现破面、刀路错误的问题。很多新手在做这类错视结构建模时，容易出现框体位置偏移，导致从特定视角观察时无法形成连续的视觉错觉，建模时需要先搭建三个方向的基准平面，每个框体的草图都严格约束在对应的基准面上，相交位置做布尔运算时保留共面的贴合面，才能保证模型的几何精度。
