法兰式夹紧双膜片联轴器结构设计

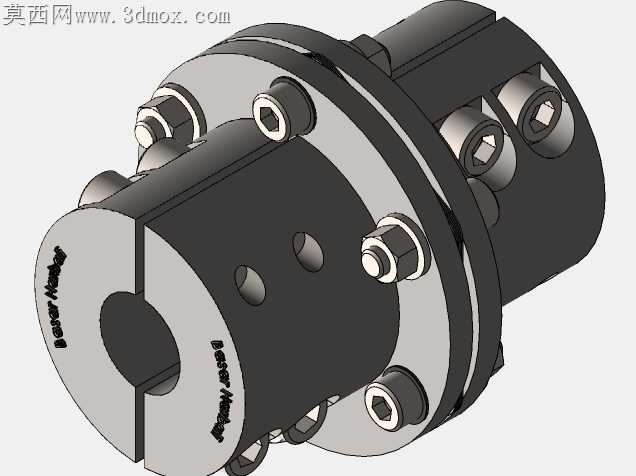

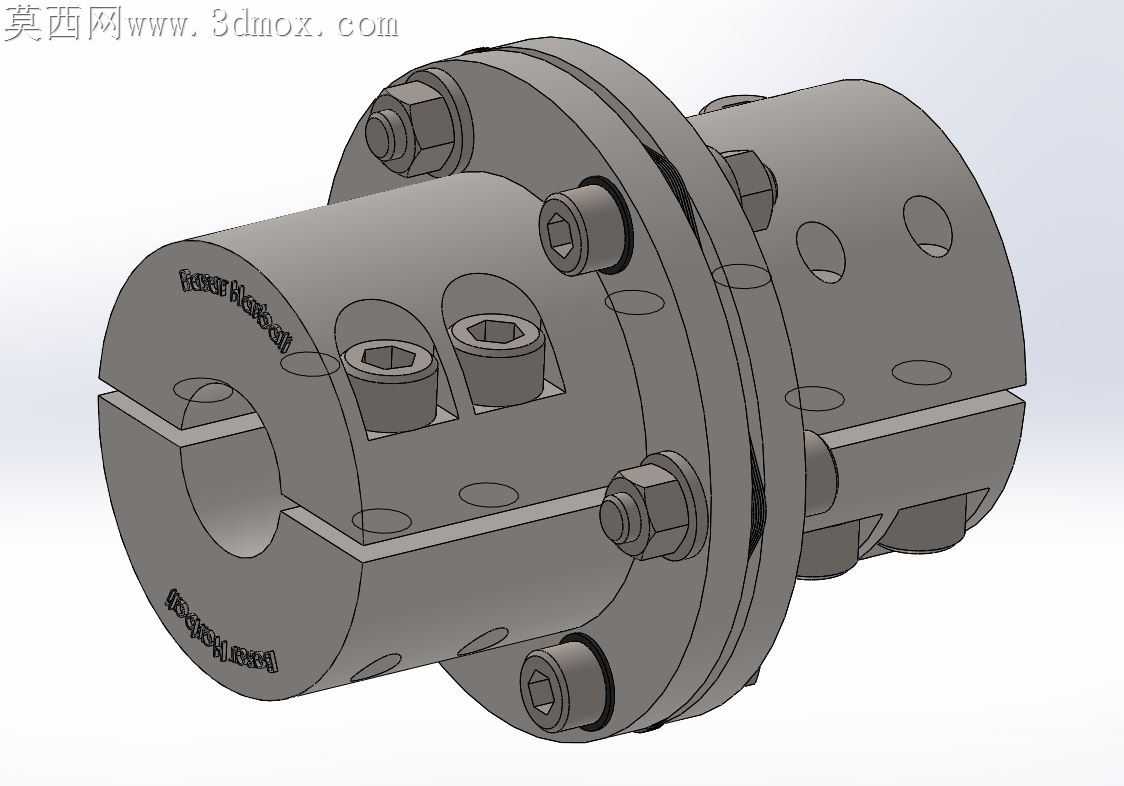

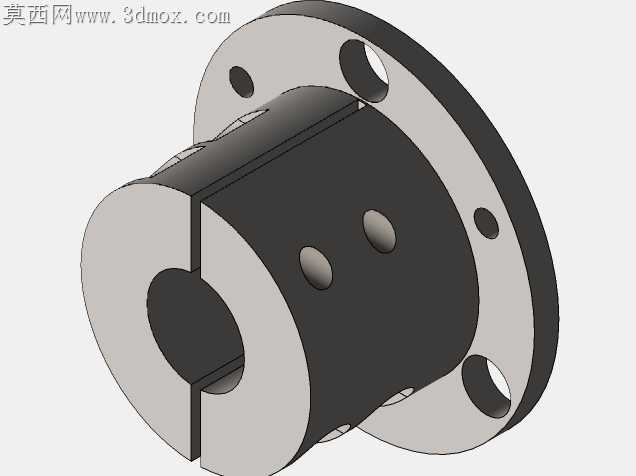

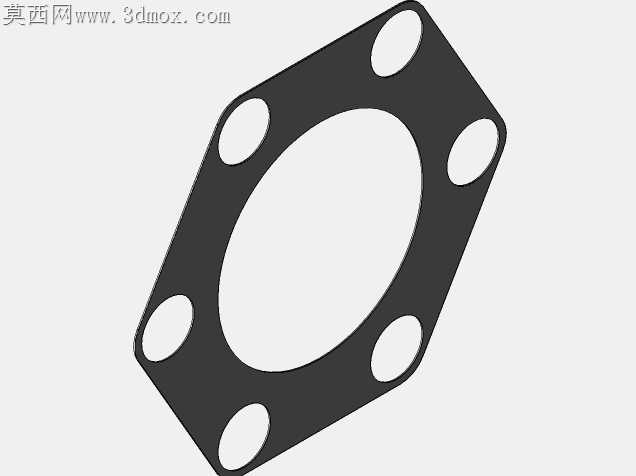

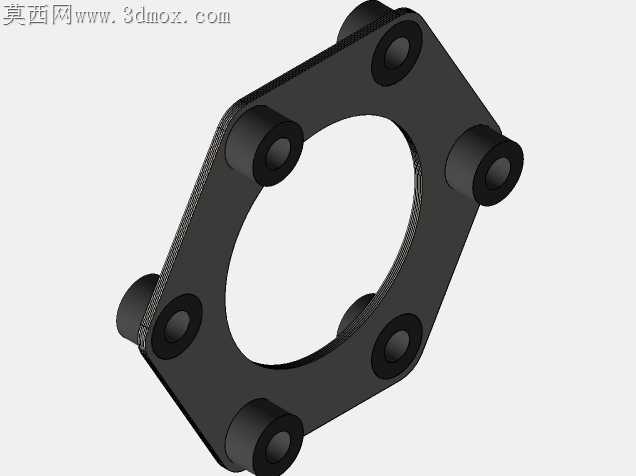

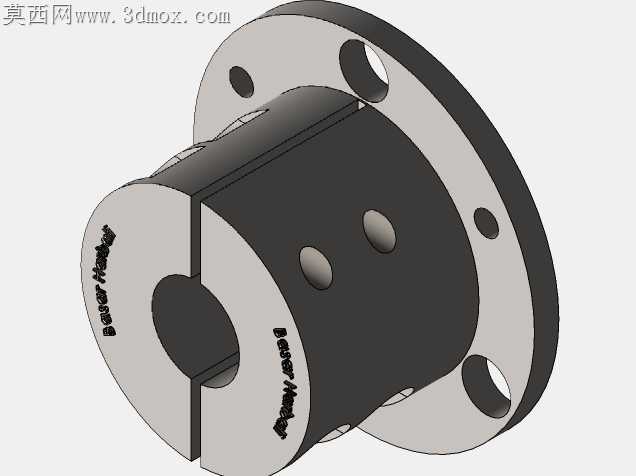

现场传动工况里，轴系不对中带来的附加弯矩一直是啃噬轴承寿命、诱发密封渗漏的核心诱因，传统刚性联轴器完全无法消化径向、角向与轴向的微量偏移，哪怕安装时校准到0.02mm以内，设备运行升温带来的轴伸热胀、基座受载后的微变形，还是会在结合面处憋出额外应力。这款膜片联轴器的结构设计，刚好把这些现场容易忽略的矛盾点揉进了细节里。两端的夹紧轴套做了开缝处理，不是简单切一道直缝完事，缝口边缘做了微小的卸荷倒角，拧紧内六角夹紧螺钉时，应力不会在缝的端点处集中开裂，抱紧轴面的压力能沿着轴套整周均匀分布，不会像老式顶丝结构那样只在螺钉点位压出凹痕，后期拆修时轴和套锈死咬在一起的概率能降七成。中间的法兰连接区，膜片叠层被螺栓组牢牢压合，螺栓穿装的孔位和膜片之间留了微米级的配合间隙，别小看这几丝间隙，它能让膜片在传递扭矩时产生可控的弹性形变，刚好抵消轴系间的三向不对中量，又不会因为间隙过大在正反转切换时产生冲击空程。连接法兰的螺栓做了长短区分，长螺栓穿过多层膜片的叠合区时，杆部和膜片孔壁不接触，只靠螺栓头和螺母的压紧面传递摩擦力，避免膜片在反复形变过程中被孔边剪切撕裂，短螺栓则负责把膜片组和两端轴套的法兰端牢牢锁死，拧紧力矩按螺栓等级做了梯度匹配，不会出现某颗螺栓过载拉长、其余螺栓受力不均的问题。轴套外圆上预留的多个减重孔，不是为了偷减材料，这些孔均匀分布在法兰盘的圆周上，既降低了联轴器整体的转动惯量，让高速运转时的动平衡更容易校准，也能在设备运行时透过孔位观察膜片的状态，不用拆下联轴器就能提前发现膜片有没有出现疲劳裂纹。轴套端面的夹紧缝位置特意错开了键槽方位，避免夹紧力在键槽缺口处造成轴套开裂，哪怕用在频繁正反转、启动扭矩波动大的工况下，轴套的结构强度也能兜住峰值载荷。材质选用上适配42CrMo与45钢的加工特性，夹紧部位的硬度控制在合理区间，既有足够的抱紧摩擦力，又不会因为硬度过高夹伤调质处理后的轴表面，膜片采用高强度弹簧钢叠层，每组叠片的数量根据传递扭矩的大小匹配，既能保证弹性补偿能力，又不会因为叠片过软导致传动刚度不足丢转。
