休闲通勤自行车整车结构三维数模

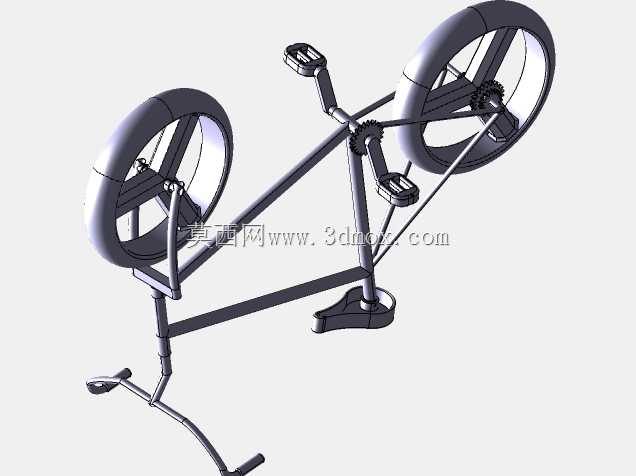

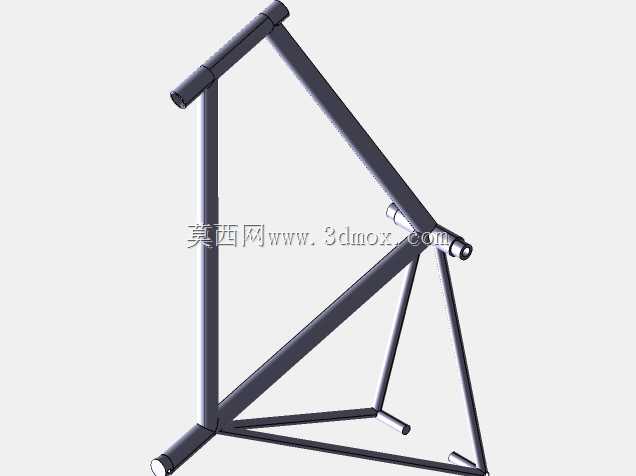

　　该数模围绕城市短途代步与休闲骑行场景搭建，完整还原了两轮人力自行车的核心装配关系，可用于交通工具结构教学、整车方案评审、零部件干涉检查以及骑行机构原理展示。整车采用经典菱形车架布局，前三角承担立管、上管与下管之间的载荷传递，后三角通过后上叉、后下叉连接后轮轴心，使踩踏扭矩、骑乘重量和路面冲击能够沿管材连续分散。模型中车架管材以细长杆件表达，接头位置保留了五通、头管、座管和后叉端等关键边界，便于在后续设计中校核管径、壁厚、焊接空间以及装配余量。

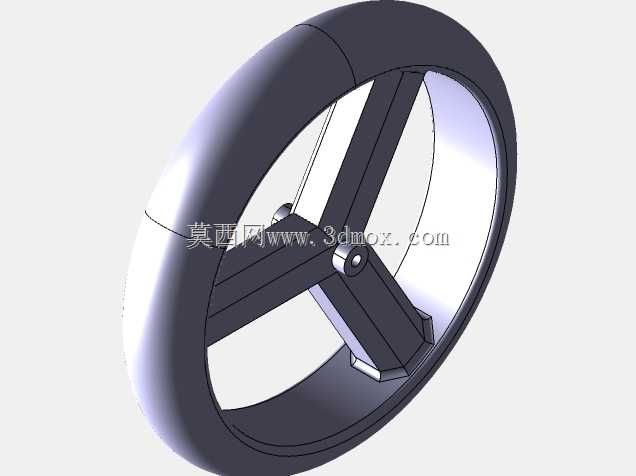

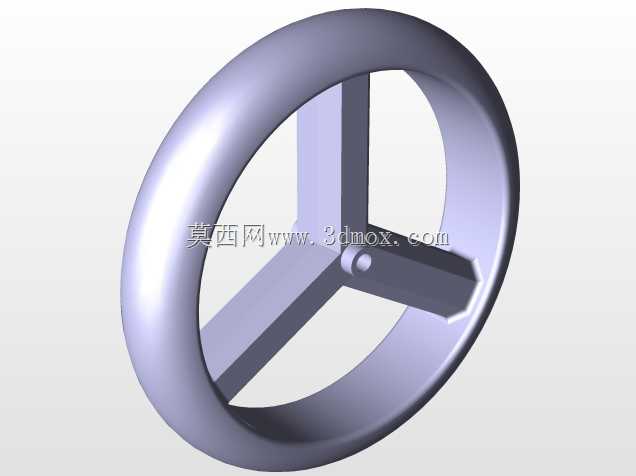

　　行走部分由前后轮组构成，轮体采用三辐式整体轮造型，辐条从轮毂向外延伸至轮圈，结构外观简洁，也减少了细辐条数量带来的建模复杂度。轮胎外圈按圆形截面布置，轮圈与轮毂同轴约束，前轮通过前叉与头管转动副连接，后轮则固定在后叉开口处。实际选型时，轮径决定整车通过性和起步姿态，轮宽影响接地面积与侧向稳定性，轴心宽度、花鼓长度和叉脚开档必须一致，否则会出现轮组无法装入或制动偏置的问题。

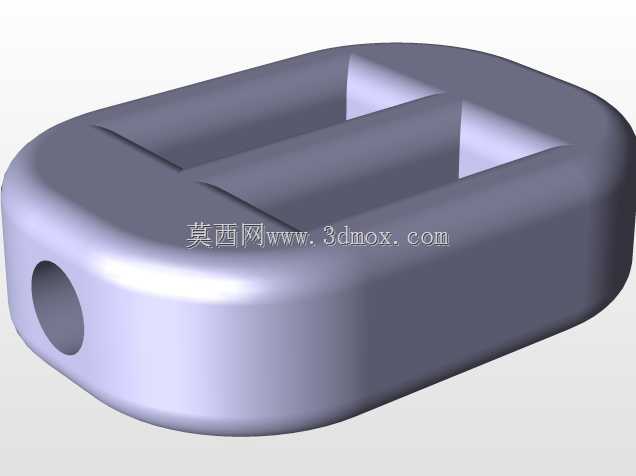

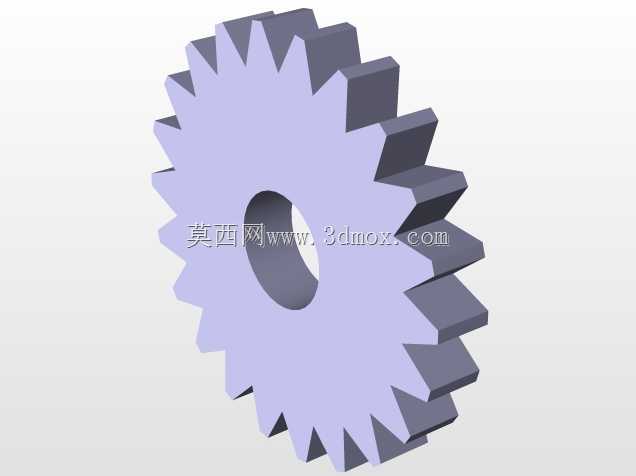

　　传动系统集中在五通区域，脚踏、曲柄、链轮和链条传力路径均有体现。骑行者施加在踏板上的力经曲柄转换为链轮扭矩，再通过链条带动后轮飞轮。数模中脚踏与曲柄端部保持转动关系，曲柄回转半径直接影响踩踏行程和离地间隙；链轮位于车架右侧，设计时需要控制其与后叉、链罩及裤脚空间的距离。鞍座通过座管插入立管，座垫高度可沿立管轴线调整，座管露出量、夹紧位置和车架安全插入深度是装配校核重点。车把通过把立与前叉舵管相连，握把高度、后掠角度和转向半径共同影响操控姿态；模型中车把向上延伸，适合较直立的休闲骑行姿势。

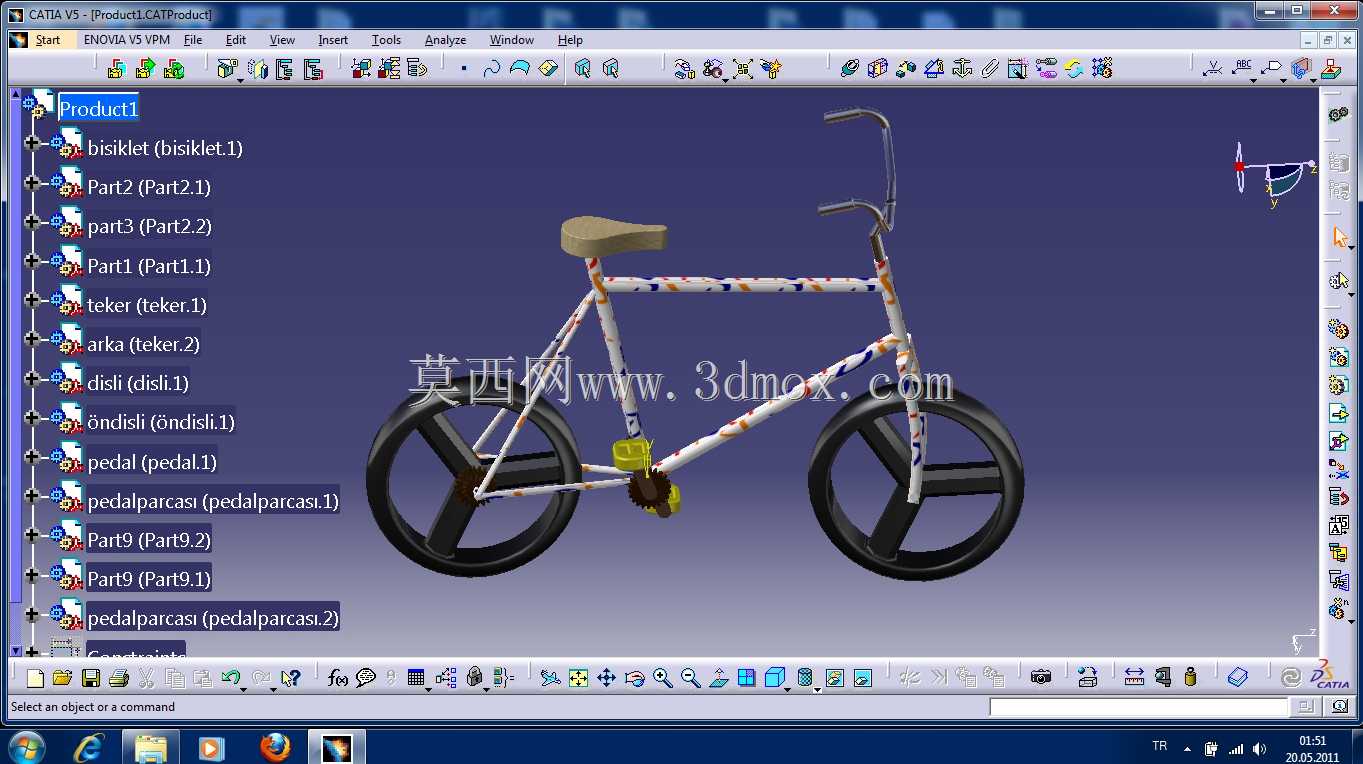

　　从安装边界看，前轮转向需避开前叉、车篮或线束区域，后轮拆装要保证后叉开档与轴心螺母空间，链条张紧则依赖后轮位置或张紧结构调节。整车各零部件按树状装配层级组织，车架作为基础件，轮组、传动件、座垫和车把分别形成子装配，结构层级清晰，适合进行爆炸视图、运动约束和外观方案验证。
