手动螺杆式精密平口夹持工装

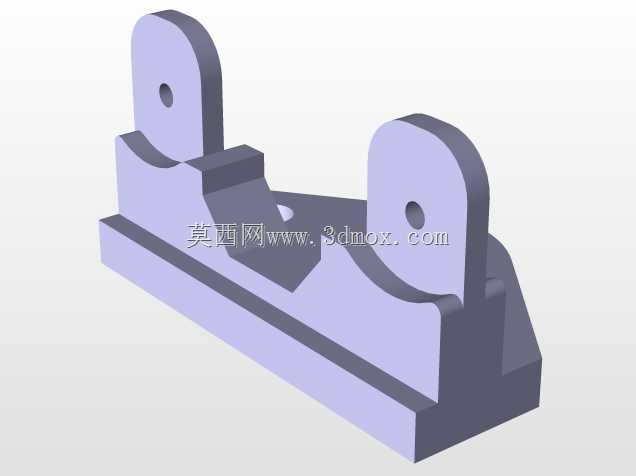

　　该夹持工装的核心应用场景覆盖台式钻床、小型铣床、钳工台的工件定位工序，也可嵌入简易自动化工位作为毛坯件的预固定单元，在单件小批量修配、教学实训、非标零件试制场景中使用频率较高。其核心功能是通过螺杆传动将手轮的回转运动转化为活动钳口的直线进给，配合固定钳口形成稳定夹持力，钳口咬合面开设细密齿纹，可增大与金属毛坯、型材侧面的接触摩擦力，避免钻削、轻铣过程中工件出现滑移偏转。从结构设计思路来看，整体采用下沉式长槽基座布局，活动钳身嵌入基座导向槽内，两侧配合面预留合理滑动间隙，既保证进给过程无卡滞，又能约束钳口的上下翘曲余量；固定端设置带安装孔的立式支耳，可通过螺栓直接锁紧在机床工作台T型槽或钳工台面上，安装边界清晰，

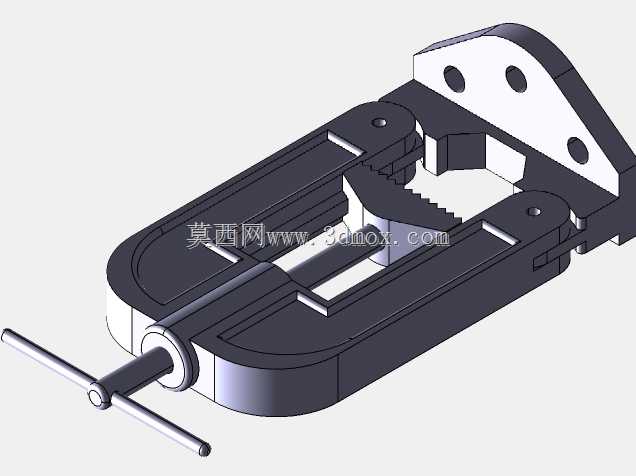

　　无需额外转接板即可完成固定。传动螺杆贯穿基座尾端支撑座，端部配置弯折式手摇柄，操作人员单手即可完成大行程快速开合，接近工件后继续旋动手柄即可逐步增力，夹持力可通过手柄旋入深度直观控制，针对薄壁件可适当减小进给量避免夹伤变形，针对钢质粗加工件则可进一步锁紧提升刚性。基座整体采用圆角过渡的长条形轮廓，去除尖锐棱角，适配车间频繁挪动的使用需求，底部平整，放置在台面上可先通过自重获得初步定位，再穿入紧固件完成锁固。该结构的导向长度覆盖钳口全行程，相比微型快动夹钳具备更高的同轴度保持能力，活动钳口全程沿固定导轨平移，不会随夹持厚度变化出现角度偏移，可保证工件被夹持面与基座基准面的平行度，在进行垂直钻孔、端面修磨工序时能有效降低定位误差。钳身中部开设镂空窗口，既可以减轻整体自重，也便于清理夹持过程中落入槽内的切屑、切削液，避免杂物堆积影响滑动配合精度。
