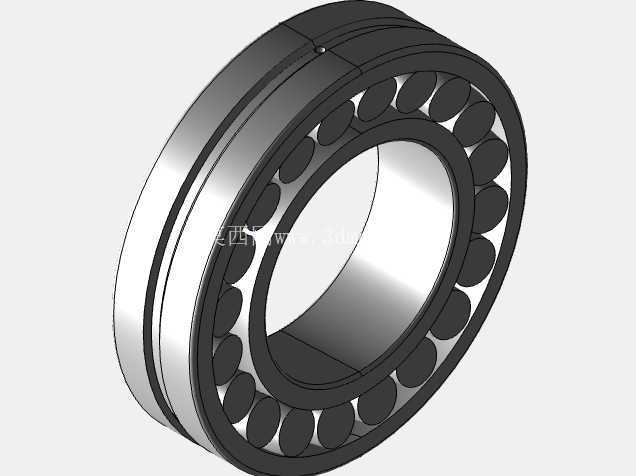

  在矿山破碎、冶金轧机、重型输送、风电主轴这类重载且存在轴系挠曲变形的工况场景中,普通深沟球轴承或圆柱滚子轴承往往难以同时承受大径向载荷、双向轴向载荷以及安装对中误差带来的附加载荷,双列调心滚子轴承正是为适配这类复杂工况开发的核心旋转支承部件。从结构设计逻辑来看,这款轴承采用两列对称布置的球面滚子作为滚动体,内圈带有双滚道,外圈滚道为内球面形,具备自动调心性能,当轴受载弯曲或安装座孔存在同轴度偏差时,轴承仍可正常运转,不会出现滚动体卡滞、滚道偏磨加剧的问题。

  设计过程中首先要明确安装边界尺寸:轴承的内径、外径、宽度三个核心尺寸需符合对应安装轴径、轴承座孔的配合公差要求,内圈与轴的配合通常选用过盈配合以传递扭矩,外圈与座孔的配合可根据载荷特性选用过渡或间隙配合,保证调心功能的正常发挥。滚子的型线设计是核心难点,滚子母线采用修正线设计,可消除滚子两端的应力集中,让滚子与滚道的接触应力沿母线均匀分布,大幅提升轴承的额定动载荷与疲劳寿命,避免重载工况下滚子端部早期点蚀失效。保持架采用分体式钢制冲压保持架,将两列滚子均匀分隔,既保证滚子运转过程中不会相互摩擦碰撞,又能在润滑脂填充时留出足够的储脂空间,维持长期运转的润滑状态。实际应用中,这类轴承可承受远超同尺寸球轴承的径向载荷,同时可承受一定比例的双向轴向载荷,适用于低速重载、有冲击载荷、轴系刚性较差或安装对中难度较大的设备部位,比如振动筛的主轴支承、破碎机的偏心轴支承、减速机的低速轴支承等场景。设计建模时需要重点关注几个关键配合面的精度:内圈内径的圆柱度、外圈外径的圆柱度、滚道的球面度、滚子的球面轮廓度,这些形位公差直接决定轴承的运转精度与使用寿命。

  同时要考虑密封结构的适配,部分开式轴承需要在安装位置配套设计密封端盖,防止外界粉尘、水汽进入轴承内部,避免润滑脂污染失效;针对高温工况,还需要匹配耐高温润滑脂以及相应的游隙组别,保证工作温度下轴承的径向游隙处于合理范围,不会出现游隙过大导致的运转振动,或是游隙过小导致的抱死烧蚀。从安装维护角度,这类轴承通常采用热装工艺装配到轴上,通过感应加热将内圈均匀加热到合适温度后套装到轴颈,避免敲击安装导致的滚道损伤;拆卸时需要使用专用拉马作用于内圈,避免通过滚动体传力导致保持架变形。

  在三维建模过程中,需要准确还原滚子与滚道的接触角、调心角度范围,通常这类轴承的允许调心角度在1-2.5度之间,建模时可通过装配约束模拟调心动作,验证极限调心位置下滚子与滚道、保持架之间不存在干涉。另外,轴承的倒角尺寸、油槽位置也需要严格按照标准参数建模,方便后续装配时与轴肩、轴承座孔的挡边配合,保证轴向定位可靠,不会出现轴向窜动。对于重型设备选型来说,这类轴承的额定静载荷、额定动载荷参数是核心选型依据,需要根据设备的实际载荷谱、运转转速、预期寿命计算所需的轴承载荷容量,三维模型的准确建模也为后续的有限元接触应力分析、轴系刚度分析提供了准确的几何基础,帮助工程师在设计阶段就验证轴系的受力变形情况,提前优化支承位置与配合参数,减少样机试制阶段的故障风险。
