HO比例利马火车电机磁钢固定座结构

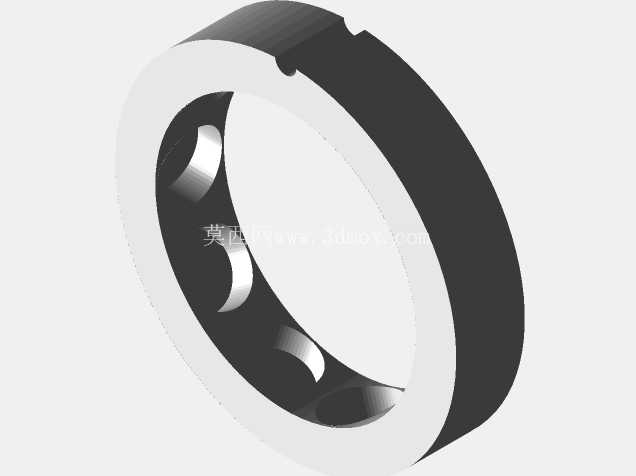

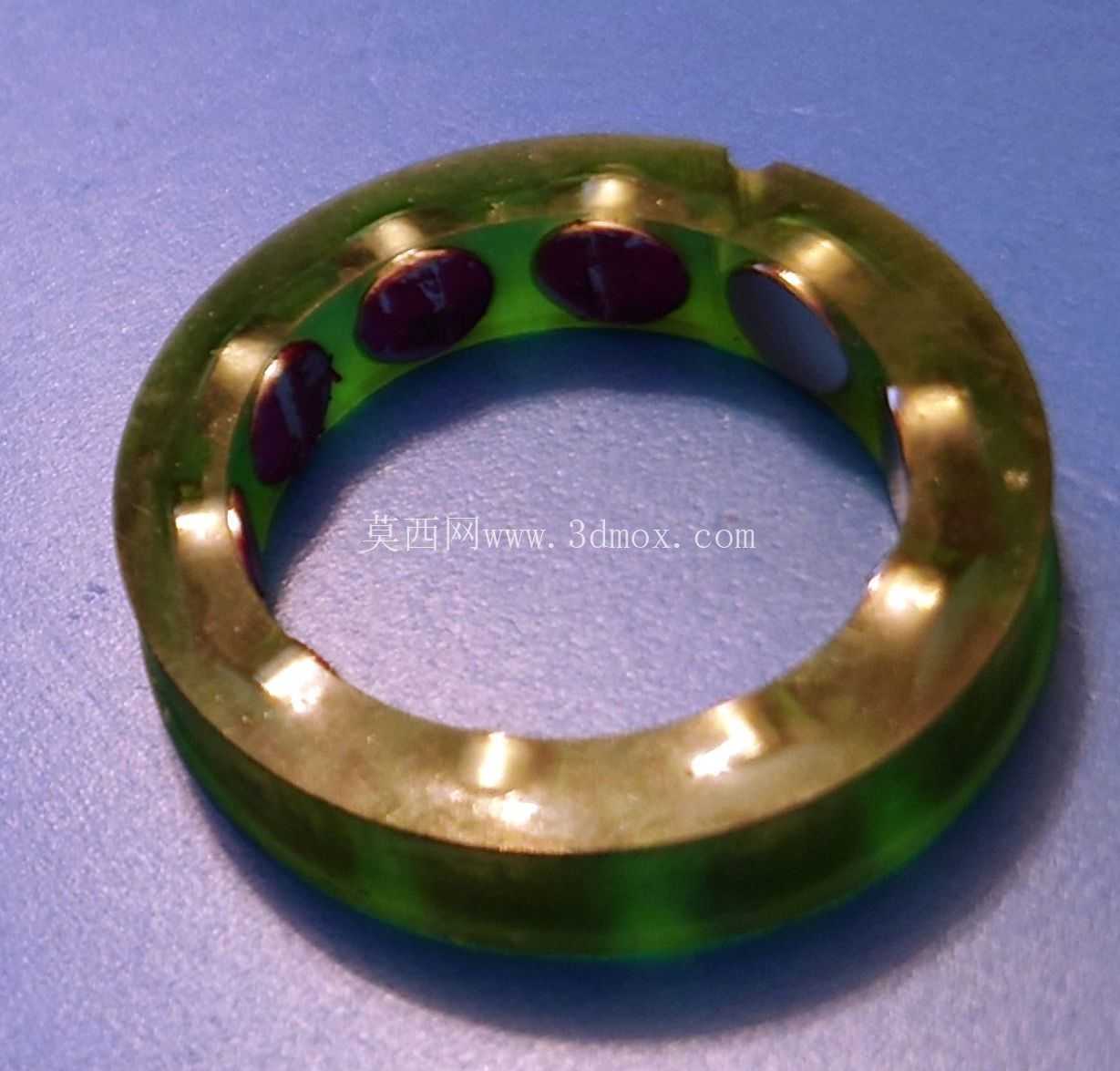

　　从结构设计逻辑来看，这个环形固定座采用了嵌套式的安装思路，外圈的环形基体完全匹配原有电机机壳的内壁尺寸，不需要对原有电机外壳做任何切削、扩孔加工，就能直接嵌入原有腔体，避免改装过程中破坏电机的原有安装定位基准，毕竟小比例模型的电机安装位公差通常控制在0.1mm级别，一旦基准偏移，就会出现电枢卡滞、齿轮啮合错位的问题。固定座内侧均匀分布的弧形卡槽，是专门适配钕铁硼弧形磁钢的安装位，卡槽的弧度与磁钢的外弧面完全贴合，每个卡槽的深度经过精确计算，既能够保证磁钢嵌入后不会因为电枢转动的离心力出现移位，又能精准控制磁钢内弧面与电枢铁芯之间的气隙宽度——这个气隙尺寸直接决定了电机的磁通量密度，气隙过大会导致磁损增加、扭矩下降，气隙过小则容易出现电枢扫膛的问题，在HO比例的小尺寸电机上，这个气隙通常控制在0.2mm到0.3mm之间，卡槽的定位精度直接决定了气隙的均匀度。在比例火车模型的动力改装与修复场景中，这类磁钢固定座是解决老旧动力单元磁路衰减问题的核心结构件，很多早年生产的小比例动力机车，在长期存放后永磁体退磁、原有磁钢固定结构松脱，会直接导致动力输出扭矩不足、带载能力下降，甚至出现轮对空转、无法正常走行的故障，这类固定座的设计就是为了在不改动原有电机安装腔体的前提下，重构电机的永磁体固定结构，恢复磁路的工作气隙精度。

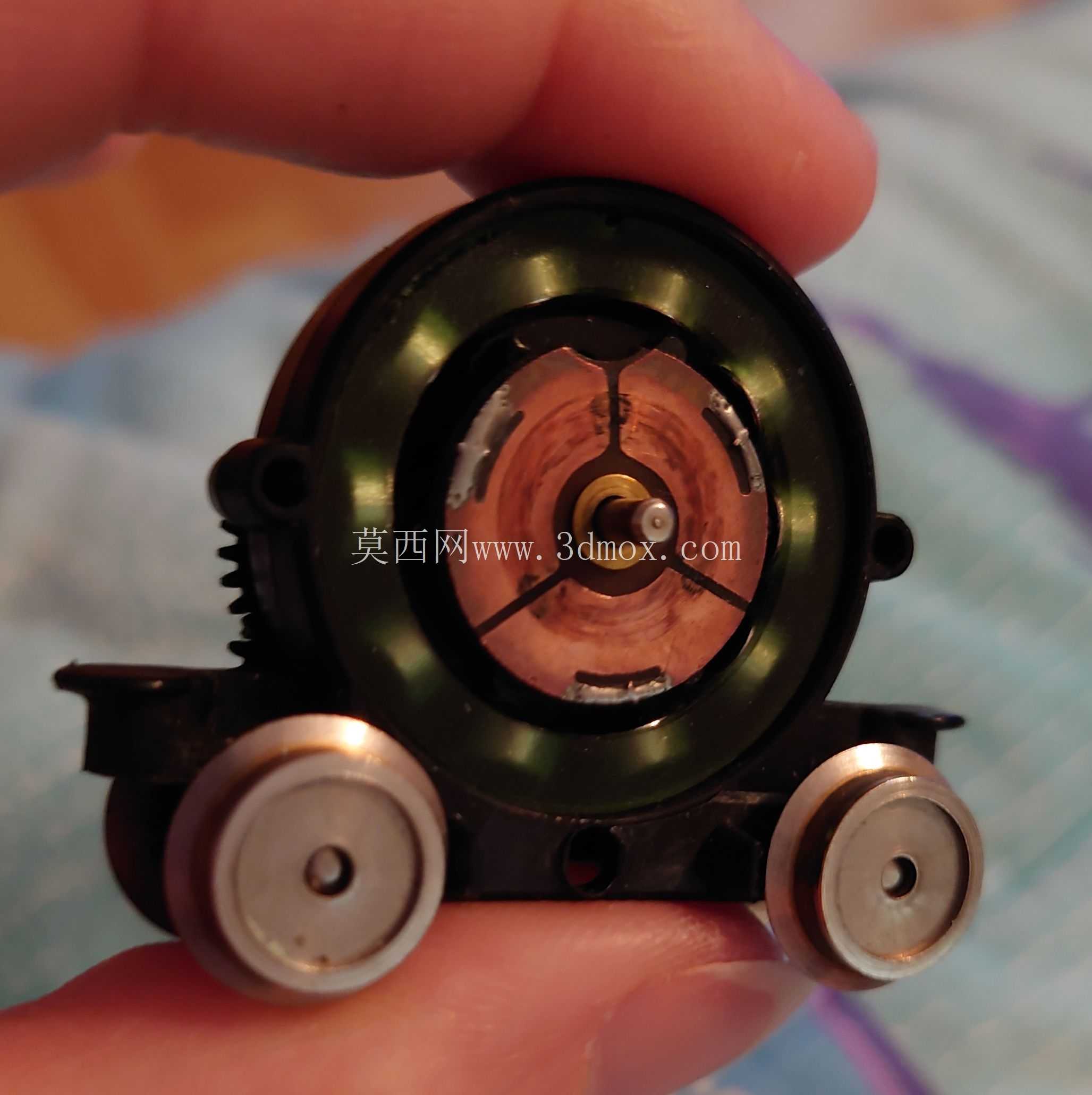

　　设计过程中首先要解决的是磁钢安装后的防松问题，不同于工业级电机的磁钢粘接工艺，模型电机的工作环境虽然没有剧烈的振动冲击，但长期的往复转动、温度变化会导致普通粘接剂老化失效，因此卡槽的侧壁做了微小的倒扣结构，磁钢压入后会被倒扣结构机械锁止，配合少量的厌氧胶就能实现长期可靠的固定，不会出现磁钢脱落卡滞电枢的问题。同时固定座的轴向定位结构也做了适配，外圈上的两个缺口刚好对应原有电机壳体内的定位凸台，装入后不需要额外做周向固定，就能保证每个磁钢的位置与原有碳刷、换向器的位置精准对应，避免磁钢错位导致的电机换向火花增大、效率下降的问题。从安装边界来看，这个固定座的轴向长度完全匹配原有电机磁钢段的腔体长度，装入后不会超出原有电机的端盖安装位，不需要调整端盖的压入深度，也不会干涉原有减速齿轮组的安装空间，对于模型改装场景来说，这种完全兼容原有安装尺寸的设计，能够大幅降低改装的操作门槛，不需要操作者具备高精度的机加工条件，只需要将原有退磁的旧磁钢拆除，把新磁钢压入固定座的卡槽内，再将整个固定座嵌入电机壳体，就能完成电机磁路的修复。

　　在实际使用场景中，这类固定座适配的是小功率直流永磁电机，这类电机广泛应用于HO比例的仿真火车模型中，既要保证足够的低速扭矩来牵引多节车厢，又要控制运行时的噪音与转动平顺性，固定座采用的非导磁基材设计，能够避免磁路出现额外的漏磁，让所有磁通量都集中在电枢工作气隙区域，相比直接在原有壳体内粘贴磁钢的修复方式，这种带定位卡槽的固定座能够让磁钢的位置一致性更高，电机转动时的磁阻力更均匀，低速走行时不会出现顿挫、抖动的问题。

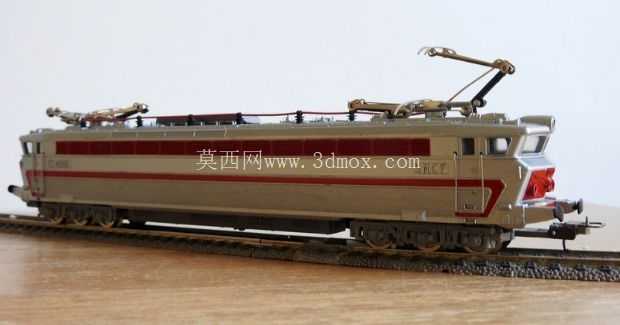

　　另外，固定座的壁厚设计也经过了权衡，壁厚过薄会导致结构强度不足，压入磁钢时容易出现开裂变形，壁厚过厚则会占用磁钢的安装空间，导致磁钢厚度不足，无法提供足够的磁通量，最终的壁厚尺寸是在匹配原有壳体内径的前提下，预留了足够的磁钢安装厚度，同时保证基体自身的结构强度，能够承受磁钢压入时的扩张力，不会出现装配开裂的问题。在磁钢排布上，卡槽的位置严格按照两极直流电机的磁路要求对称分布，保证两个磁极的磁通量对称，避免电机转动时出现单边磁拉力，减少电枢轴承的侧向负载，延长电机的使用寿命。对于模型维修与改装的从业者来说，这类结构件的设计不需要复杂的加工工艺，通过精密铸造或者树脂3D打印都能实现小批量制作，尺寸精度能够满足小比例模型的装配要求，解决老旧模型电机配件停产、无法替换的痛点，让很多存世的老款比例机车模型能够恢复正常的走行性能，同时相比更换全新的通用电机，这种修复方式能够保留原有电机的安装尺寸与输出特性，不需要调整底盘的齿轮啮合位置，最大程度保留模型的原有结构状态。
