1:40比例舰载20毫米欧利孔舰炮模型

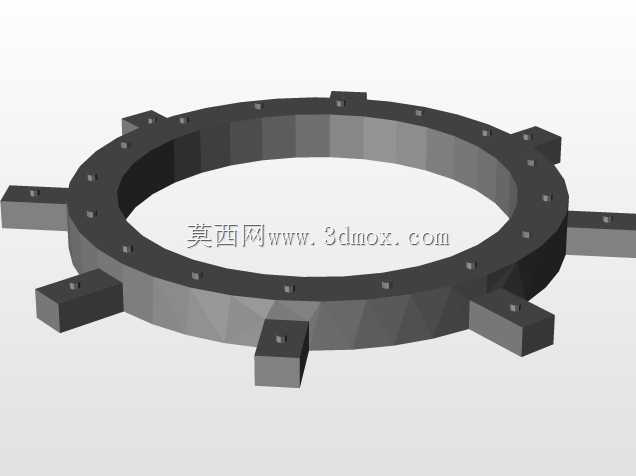

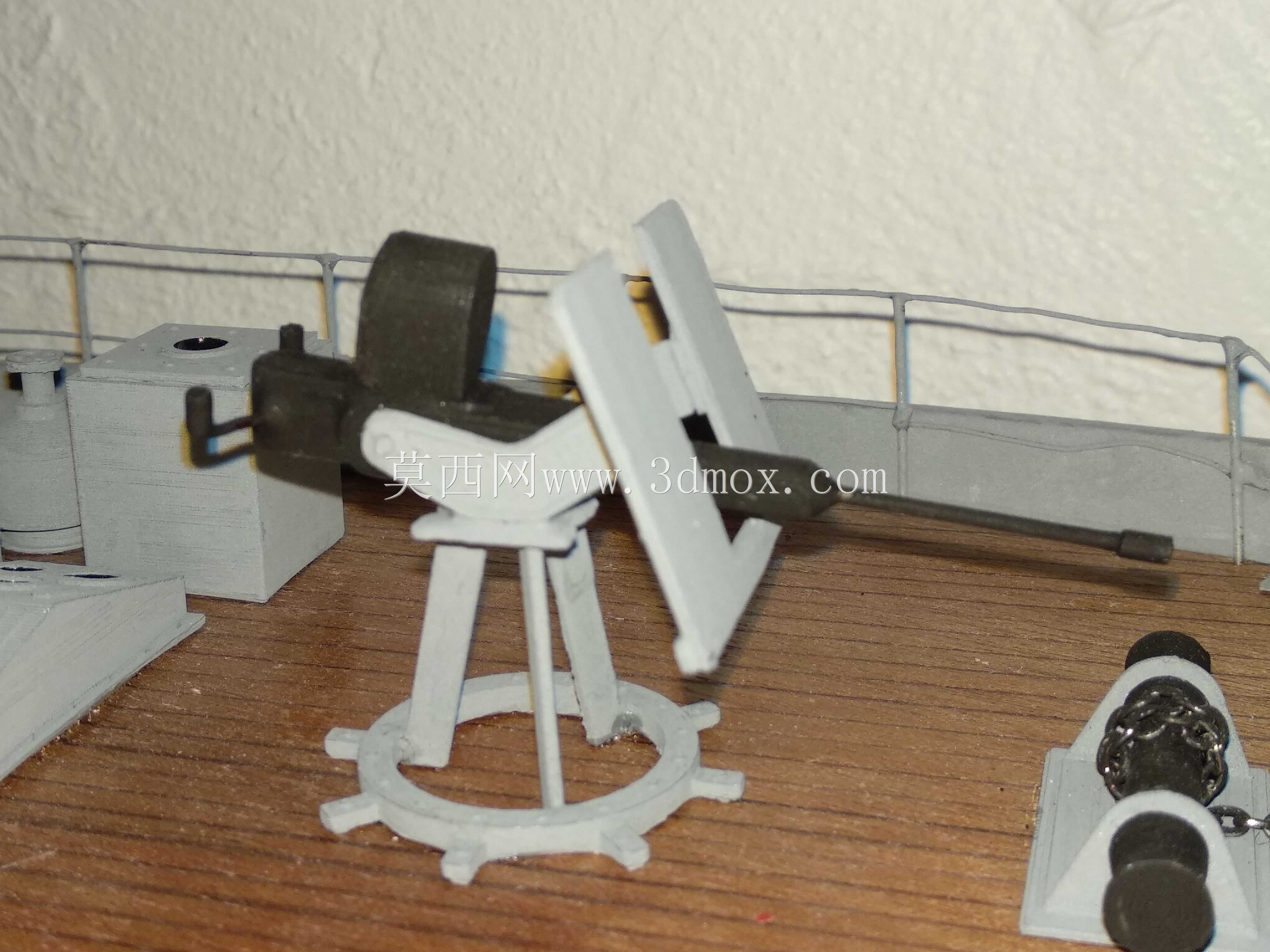

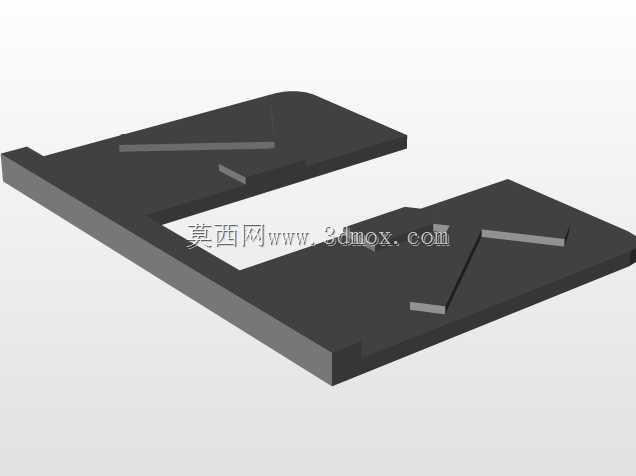

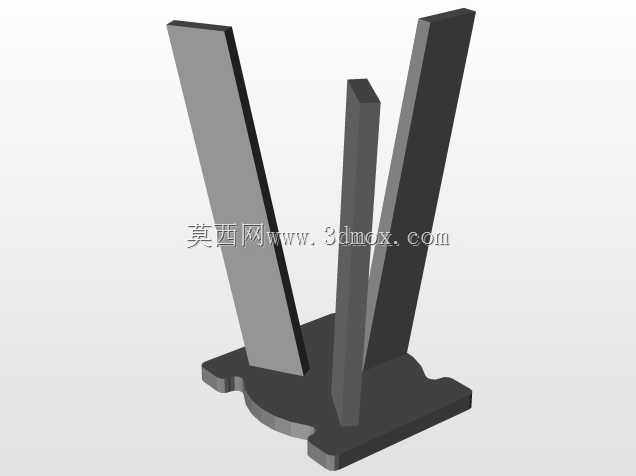

这款1:40比例的20毫米欧利孔舰炮模型，还原的是曾广泛列装于多型作战舰艇的近程防空武器，这类小口径舰炮在实际舰船配置中，主要承担近距防空反导、打击近距离小型水面目标的任务，在二战时期的各型驱逐舰、护卫舰、运输舰上都有大量部署，单炮配置灵活，可根据舰艇甲板空间灵活选择安装点位，不需要过大的舱室改造就能完成上舰部署。从模型还原的结构来看，实际装备的欧利孔舰炮采用三脚式落地炮架，底部带环形固定基座，安装时需要在甲板预留对应螺栓孔位，基座与甲板结构刚性连接，保证射击时的结构稳定性，炮架的俯仰机构带有双侧护盾，既可以为操作炮手提供破片防护，也能在一定程度上阻挡海面盐雾对炮身俯仰调节结构的侵蚀。设计这类比例模型时，首先要匹配舰船模型的整体比例，所有结构尺寸按照1:40的缩放比严格换算，炮管长度、护盾轮廓、炮架支脚的开合角度都要和实装装备的测绘数据对应，避免出现比例失调的问题，同时要还原炮架的旋转边界，实际装备中该型舰炮可实现360度水平旋转，俯仰角度覆盖负5度到正87度的区间，模型在结构设计时也预留了对应的转动间隙，可模拟不同射向的姿态。在实际舰船应用场景中，这类小口径舰炮通常布置在舰艇舷侧、舰艏舰艉的开阔甲板区域，不会遮挡主舰炮、导航设备的射界与观测视野，单炮操作仅需要1到2名炮手即可完成瞄准射击，供弹采用顶部弹匣供弹结构，模型中也还原了炮身顶部的弹匣安装位，以及炮尾的操作机构轮廓。从安装边界来看，实装欧利孔舰炮的基座直径约1.2米，炮身水平状态下全长约2.2米，高度约1.4米，安装时需要在甲板下方预留0.3米左右的结构空间用于固定基座螺栓，同时炮位周边需要预留至少0.8米的操作空间，供炮手完成装填、瞄准操作，不会和周边的栏杆、系缆桩、其他武器设备产生干涉。模型制作时也还原了甲板安装的场景细节，将炮位设置在仿木质甲板的平台上，周边搭配舰艇栏杆、其他舰载设备的局部结构，还原真实的舰上部署环境，这类比例模型多用于舰船模型的配套场景制作，也可作为舰载武器结构认知的具象参考，帮助建模从业者理解小口径舰炮的结构组成与舰上安装逻辑，在进行同比例舰船建模时，可以直接参考该模型的结构比例完成炮位布置，避免出现武器配置与舰船比例不匹配、安装位置不符合实际部署逻辑的问题。
