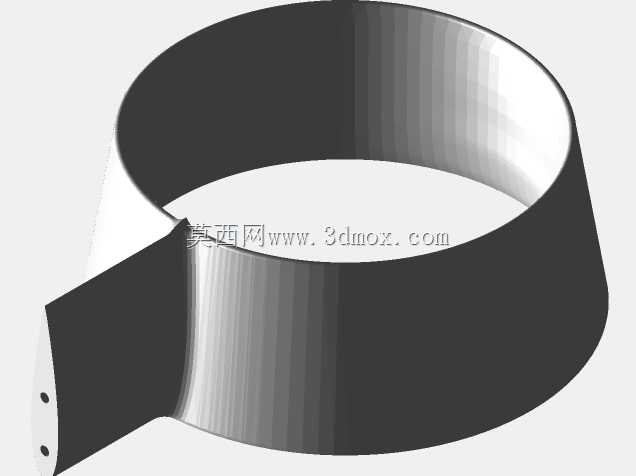

船用Kort型导流管喷嘴结构设计

这款导流管喷嘴主要适配内河小型作业船舶、拖轮以及浅吃水作业艇的螺旋桨推进系统，在重载拖航、浅水域航行工况下，能有效收拢螺旋桨尾流，减少桨叶叶梢的涡流能量损耗，相比无导管的常规螺旋桨配置，重载状态下的推进效率可提升15%到20%，同时能削弱螺旋桨运转时的水下噪声，也能避免浅水区漂浮杂物、碎石直接击打桨叶造成的桨叶卷边、崩缺损伤。

设计阶段首先匹配35毫米直径的螺旋桨参数，导管本体的翼型截面选用NACA0018对称翼型，这种翼型的压力分布均匀，在不同进速系数下都能保持稳定的升阻比，不会因为航行姿态变化出现导管内壁的气流（水流）分离失速。导管的扩张段与收缩段的长度比例经过反复校核，收缩段的收敛角度控制在12度以内，避免进流段出现水流分离造成的推力损失，扩张段的扩散角控制在8度以内，让尾流能够平缓减速升压，把螺旋桨的旋转动能更多转化为轴向推力。

安装边界上，导管侧壁预留的安装支耳带有两个定位销孔，支耳的安装面与导管轴线的平行度公差控制在0.1毫米以内，既可以通过支耳与船体尾部的舵系支架连接固定，也可以适配转动式导管的舵轴安装需求，作为舵叶使用时，导管整体转动可获得比常规舵叶更大的转船力矩，提升船舶的低速操纵性能，尤其是在港内靠泊、狭窄航道转向时，小舵角下的航向响应速度更快。

整个导管的壁厚采用等强度设计，进流端的壁厚略大于尾流端，既保证了导管在水下受水流冲击、杂物碰撞时的结构强度，也尽可能控制了整体重量，不会给尾部悬挂结构带来额外的负重负担。导管内壁与螺旋桨叶梢的间隙控制在螺旋桨直径的1%左右，间隙过小容易在螺旋桨运转时出现叶梢碰擦导管内壁的风险，间隙过大则会导致叶梢泄漏流增加，削弱导管的整流增效作用，这个间隙值是兼顾加工精度、安装误差与推进效率的最优取值。

针对3D打印的成型需求，整个模型的壁厚都满足最小打印壁厚要求，没有悬空角度超过45度的无支撑结构，打印完成后只需要简单去除支撑、打磨内壁的层纹就可以直接用于模型船的功能测试，或者作为小比例实船导管的缩比样件进行水池拖曳试验，验证不同航速下的推力、扭矩特性。
