船用双柱带缆桩系泊索具结构

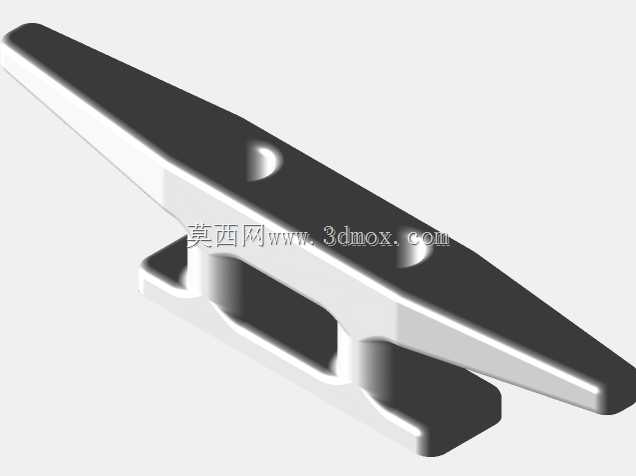

　　在港口、船舶甲板和趸船边缘，带缆桩是把缆绳荷载传递到船体或码头结构的关键受力件。这一模型呈现的是典型双斜顶带缆桩，主体由底座、中间空腔腹板和两侧向上延展的桩顶组成，整体轮廓低而宽，适合人员在甲板上快速套缆、挽缆和解缆。桩顶采用两端收窄、中部加厚的斜面形态，既能够引导缆绳自然滑入受力位置，也可减少缆绳在突发张紧时跳出桩体的风险。与直立圆柱桩相比，这种扁平双角结构在多根缆绳同时作业时更易分层挽系，艏缆、横缆和倒缆可以分别占据不同区段，降低相互挤压和缠绕。底座部分预留了与甲板或码头预埋件连接的安装面，底面平整，两侧通过圆角过渡到腹板，避免在焊接或栓接位置形成尖锐应力集中区。实际选型时，需要先确认系泊索的破断拉力、船舶吃水变化、

　　潮差和风浪荷载，再反推桩体截面厚度、底座螺栓规格以及焊缝尺寸。模型中的中间镂空并非单纯减重：它为施工人员提供了清理积水、检查焊缝和进入局部维护的空间，同时在铸造或焊接成型时有利于金属液流动、减少厚大截面带来的缩孔倾向。若采用铸钢件，应重点控制桩顶与腹板交接处的圆角连续过渡；若采用钢板焊接，则需在腹板与顶板、底板连接位置设置连续坡口焊，并在高应力区进行磁粉或超声检测。安装边界方面，带缆桩不能孤立布置，其下方甲板必须有足够强的骨材支撑，通常需要在甲板背面增设复板、纵桁或横向强框，把缆绳水平分力扩散到更大的船体结构中。桩体前方还应留出挽缆操作半径，周边避免布置管阀、电气接线箱和人员通道拐点，以防断缆或弹缆时造成二次伤害。从三维建模角度看，

　　该类零件看似简单，但真正影响制造质量的是多处变半径圆角、对称面控制和底座孔位精度。建模时应先以中心对称面锁定整体布局，再分别建立底座、腹板和桩顶实体，最后通过布尔合并完成连续外轮廓；对需要数控下料的板件，应保留中面信息以便生成展开图，对铸造件则应在非加工面保留拔模斜度和工艺补正量。模型还可用于校核缆绳包角：当缆绳从导缆孔引出后，应尽量以接近水平方向作用在桩体中上部，若角度过高，会对底座产生较大倾覆力矩；若角度过低，则可能导致缆绳在受力下滑时擦伤底座边缘。在码头应用中，同类型带缆桩常按泊位长度和船舶吨级成组布置，设计人员需要结合系泊布置图检查桩间距，保证带缆操作不会与护舷、登船梯和岸电接口冲突。在船舶甲板上，它还要配合导缆孔、

　　导缆滚轮和绞缆机使用，形成从缆机到舷侧的完整系泊路径。细节上，桩顶边缘应圆润光滑，任何毛刺、焊瘤或未修磨的凸起都会加速化纤缆磨损；对于钢缆作业场景，还可在桩顶表面堆焊耐磨层或加装可更换衬套。该模型把这些功能关系集中在一个简洁形体中，便于结构工程师在总布置阶段进行占位校核，也便于工艺人员据此评估铸造、焊接、机加工和涂装工序。
