船用前定位挡块结构三维造型

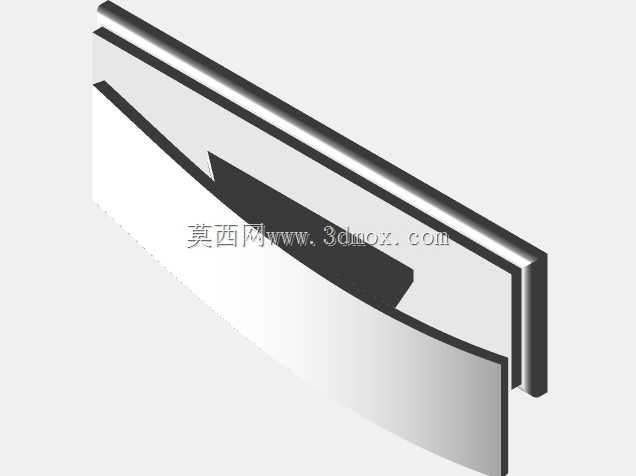

　　该零件属于小型船舶甲板系泊与附件定位类的限位挡块，原型参考Jeanneau Stromboli帆船的前挡块结构，按1/9比例完成三维建模，整体为长条形薄型块状构件，主体呈带斜向导引面的板状结构，一端为圆弧收边，另一端带有垂直折边，中部开设箭头状通槽，用于穿装固定件或与配套卡扣嵌合，实现甲板附件的位置限定。

　　从实际使用场景来看，这类挡块多布置在帆船前甲板区域，主要用于约束可移动甲板件、索具导向座或者储物舱盖板的滑移行程，避免船体在航行颠簸、倾斜摇摆过程中，附件出现窜动、移位甚至脱落的问题。和普通工业设备的限位块不同，船用挡块需要长期接触海洋高盐雾环境，同时承受人员踩踏、索具剐蹭以及波浪拍击的交变载荷，因此造型上没有多余的突出棱角，所有外露边缘都做了顺滑过渡，既减少航行中的勾挂风险，也能降低应力集中，避免长期受力后出现边角开裂。

　　设计思路上优先保证安装贴合度与限位可靠性，构件底面为完整平面，可完全贴合甲板的安装基面，垂直折边可作为定位基准，安装时直接抵靠甲板的预设凸台即可快速确定位置，不需要反复划线找正。中部的箭头形通槽并非单纯的减重设计，槽体的两个斜边可在固定螺栓拧紧过程中自动补偿小范围的安装孔位偏差，即使基座上的预装孔存在少量位置误差，也能通过槽体的导向余量完成装配，降低现场安装的修配工作量。构件整体厚度均匀，适合采用钣金折弯或者不锈钢铣削加工，若采用3D打印制作样件，也可直接使用该模型输出成型路径，不需要额外添加支撑结构，折边处的圆角过渡可保证折弯加工时不会出现材料拉伸开裂。

　　外形尺寸与安装边界方面，该模型为等比例缩小的验证造型，实际制作全尺寸零件时可按照比例放大，安装时需要预留挡块两侧各数毫米的操作空间，用于工具伸入拧紧紧固件；挡块的圆弧端朝向人员通行的甲板通道方向，折边端朝向需要限位的附件一侧，保证附件滑移到极限位置时，由折边承受横向冲击力，不会直接作用在固定螺栓上，降低螺栓受剪断裂的风险。构件的上表面为平整踩踏面，没有凸起结构，不会影响甲板人员的正常行走，通槽的边缘做了等高处理，不会积存海水或者杂物，日常维护时直接冲洗即可。

　　从结构建模的角度来看，该零件的特征构建逻辑清晰，先绘制主体的外轮廓草图，拉伸生成基础板体，再绘制中部通槽的轮廓进行切除，最后通过边线法兰生成端部的垂直折边，所有特征均为参数化可编辑状态，修改整体长度、槽体位置或者折边高度时，只需要调整对应草图尺寸即可快速衍生出不同规格的变体，适配不同型号帆船的甲板安装需求。建模过程中对折边处的折弯半径做了标准化处理，符合常规钣金加工的工艺取值，不需要后续再做工艺性修补，可直接用于工程图导出或者加工路径生成。
