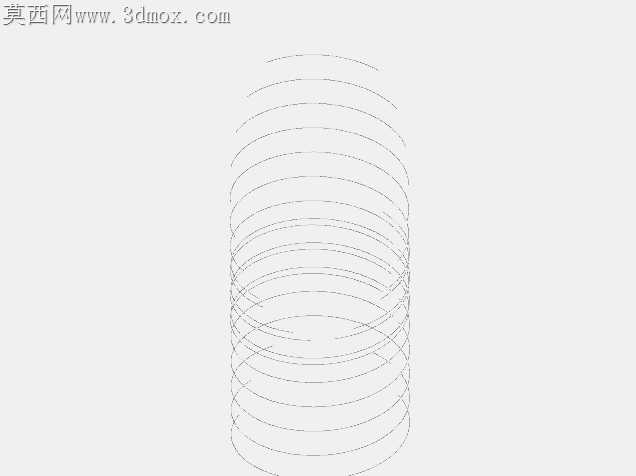

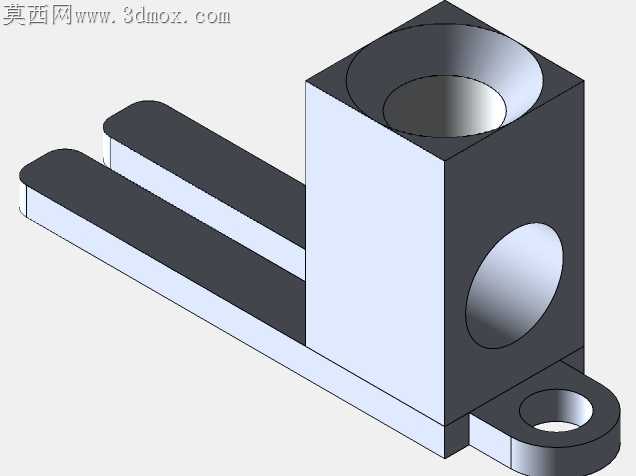

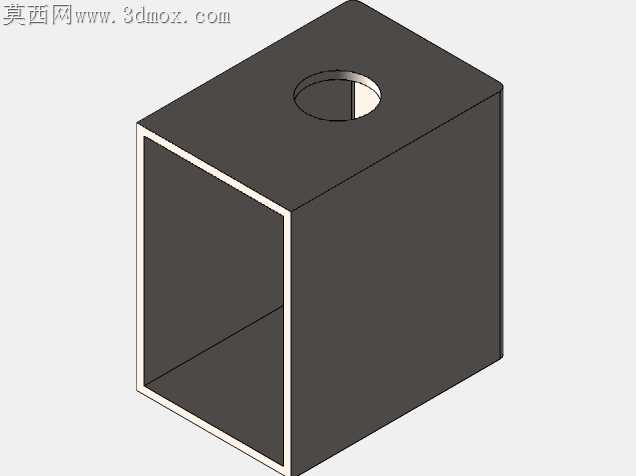

多规格气动电磁阀拆解结构设计

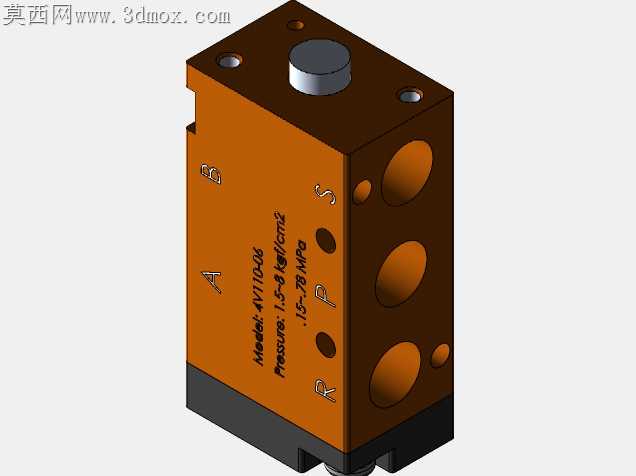

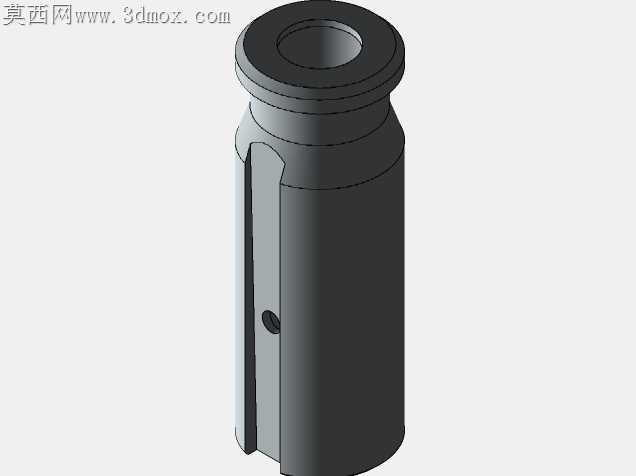

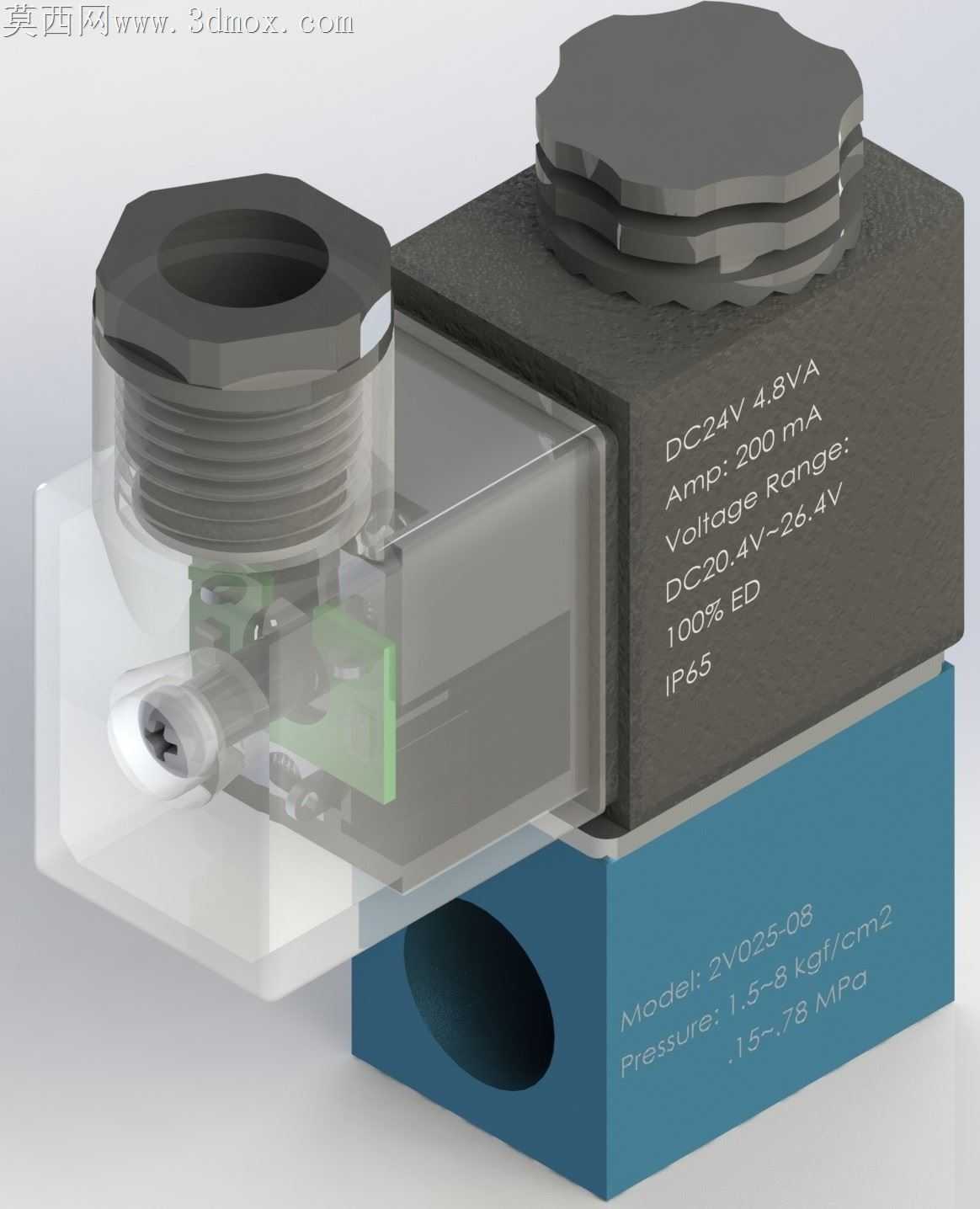

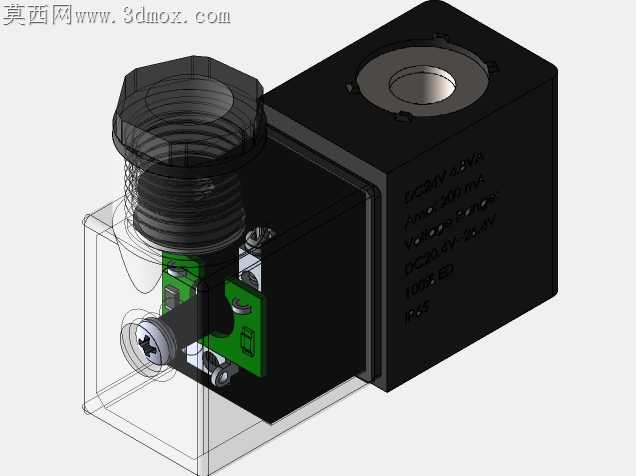

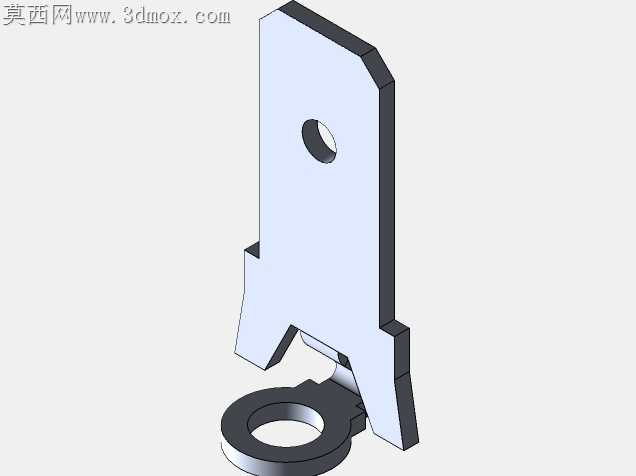

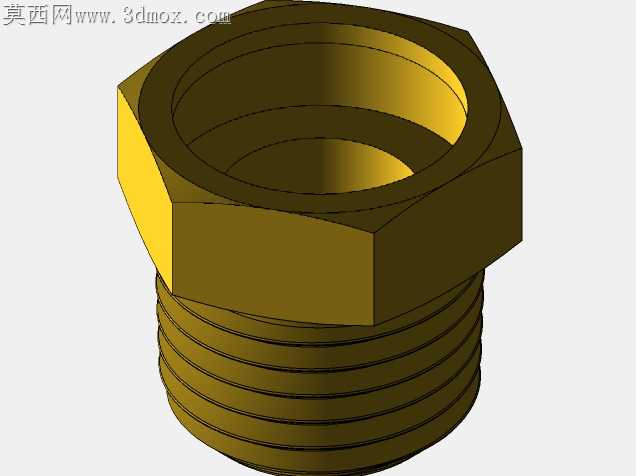

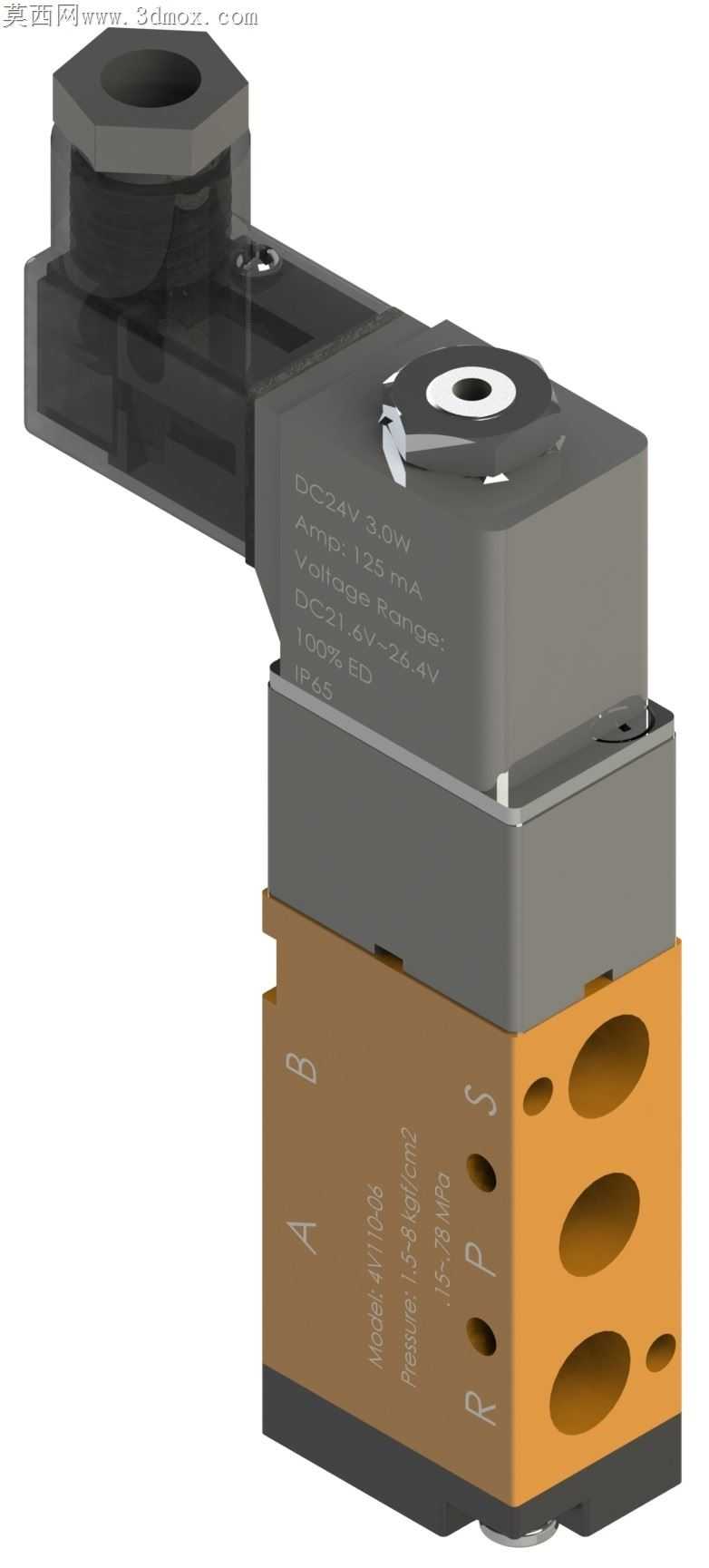

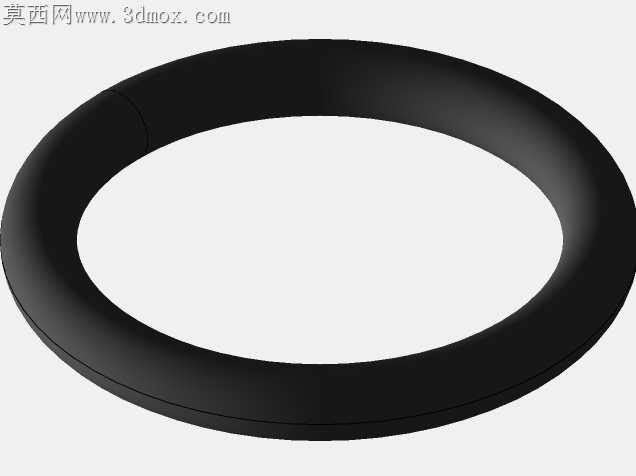

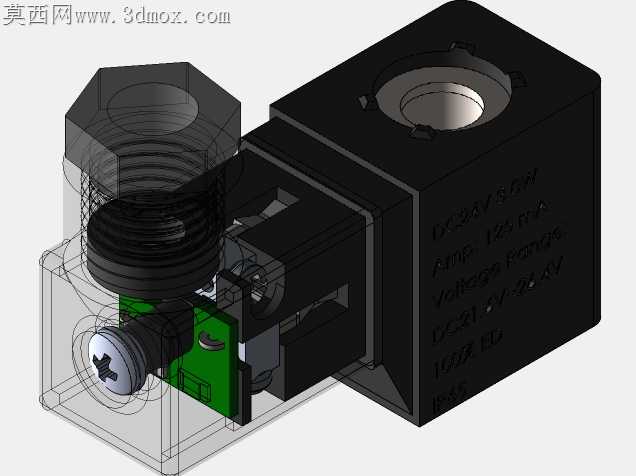

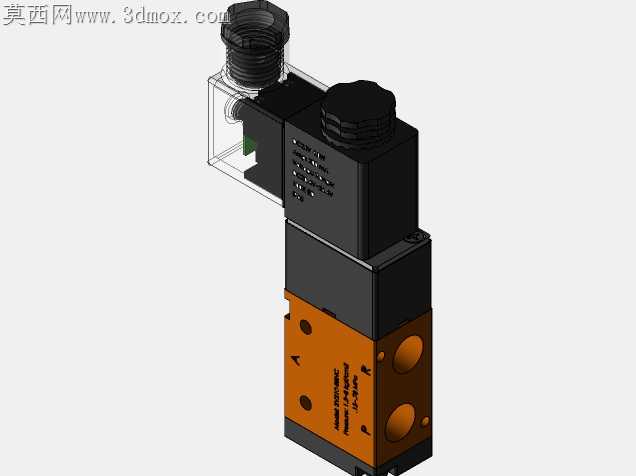

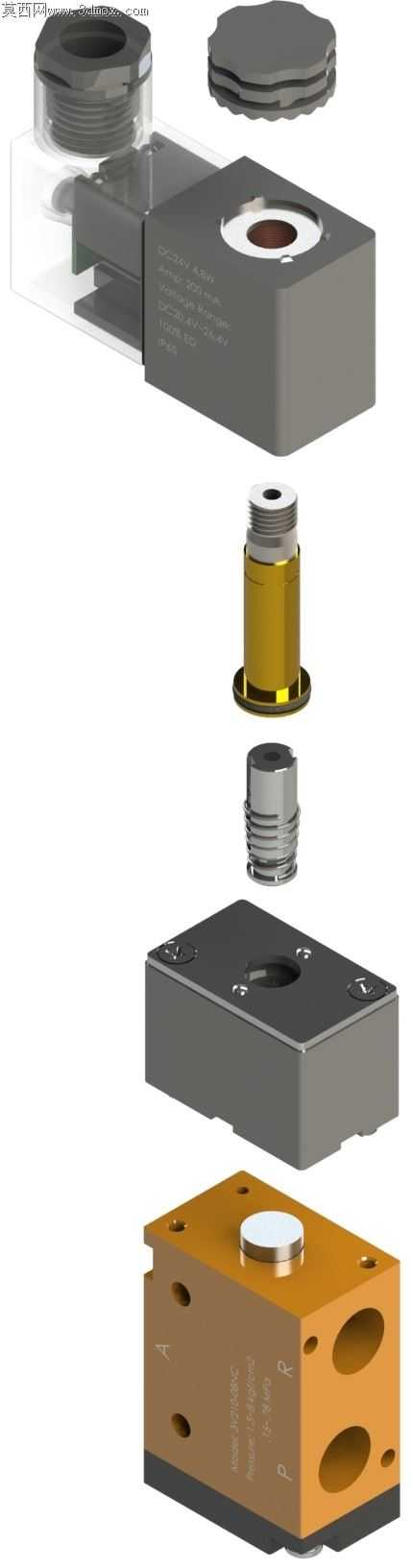

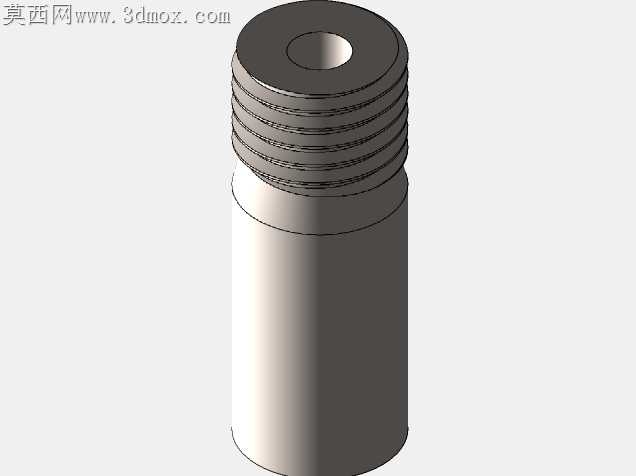

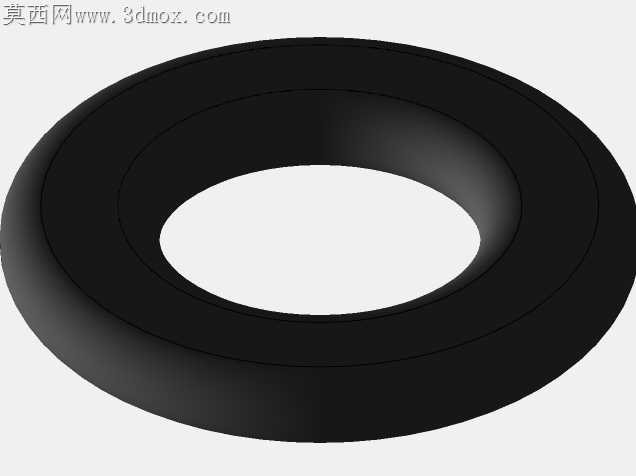

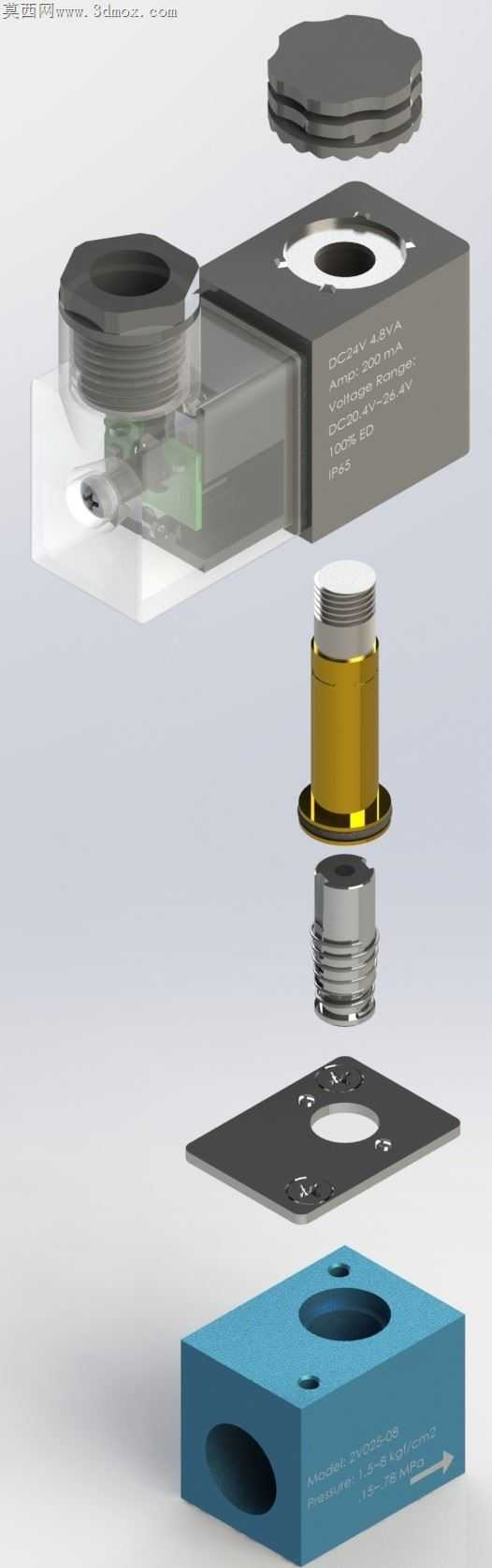

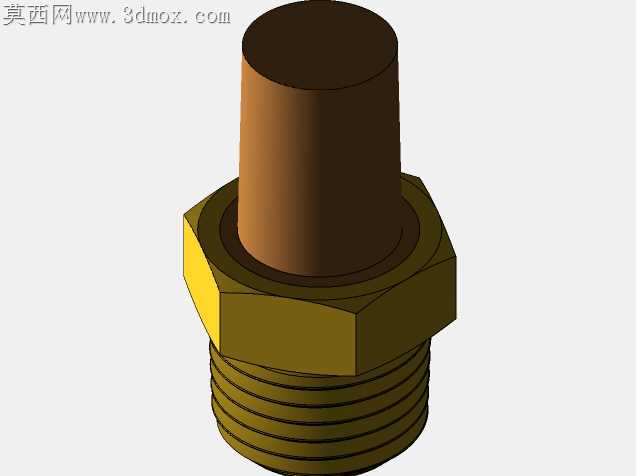

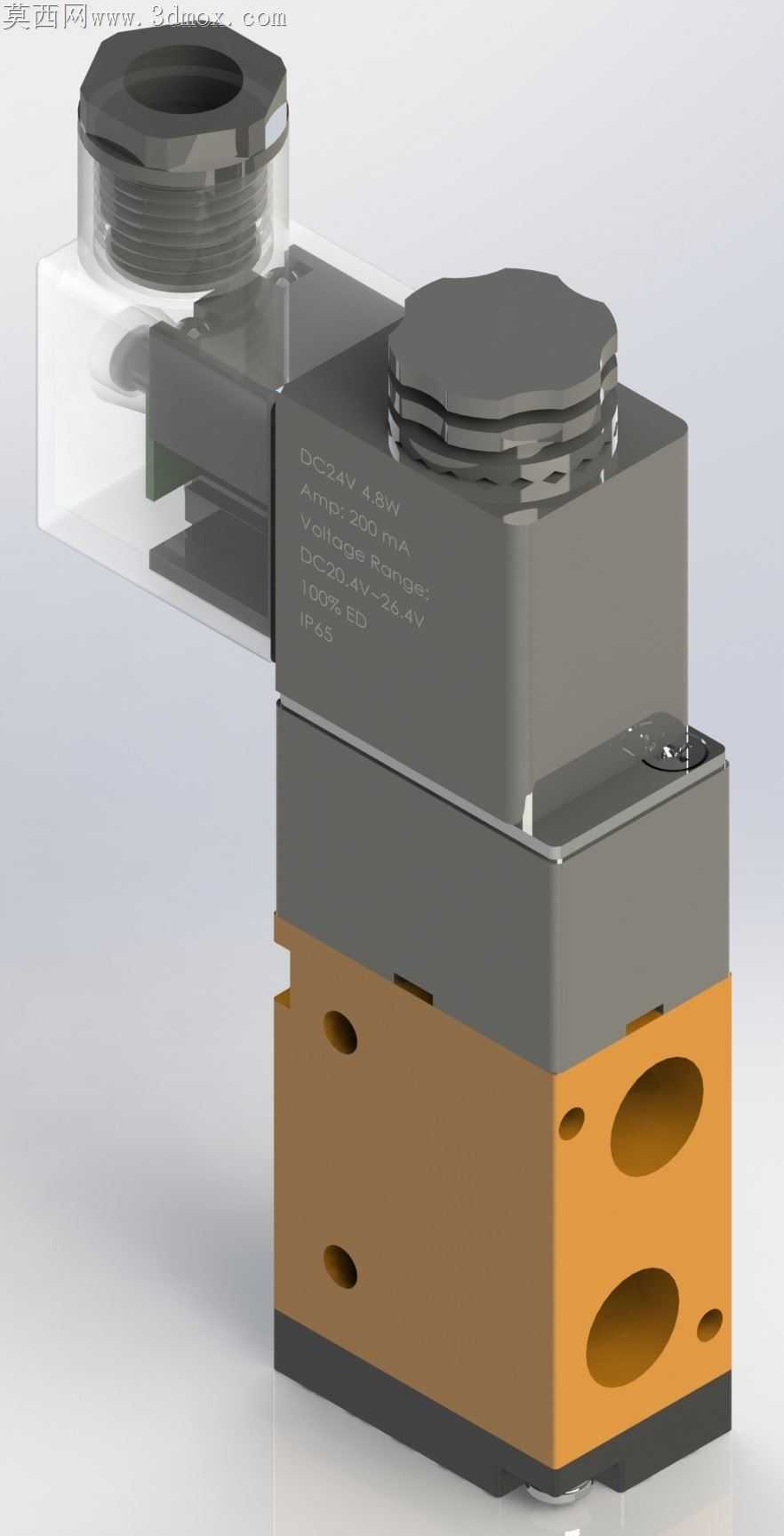

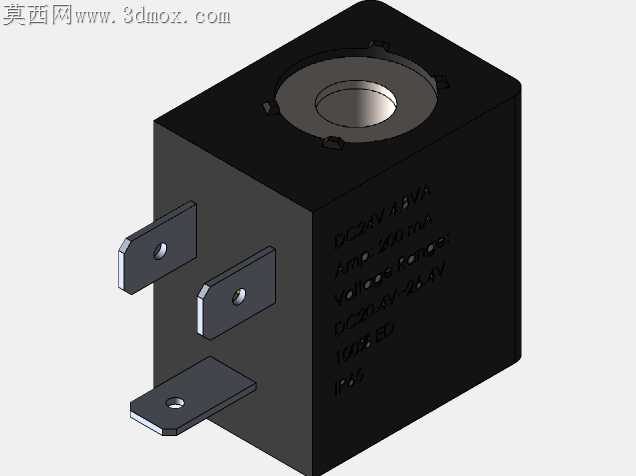

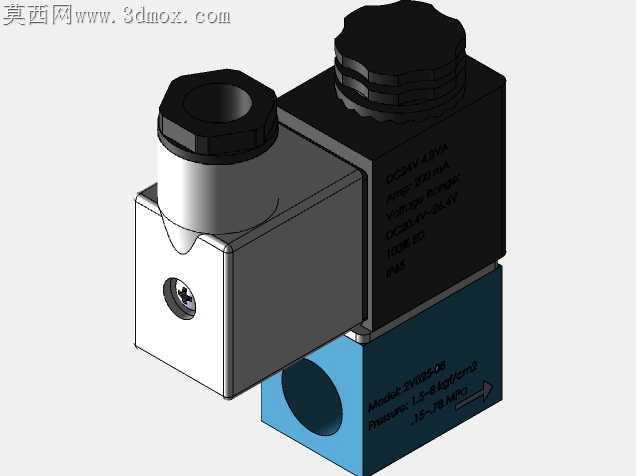

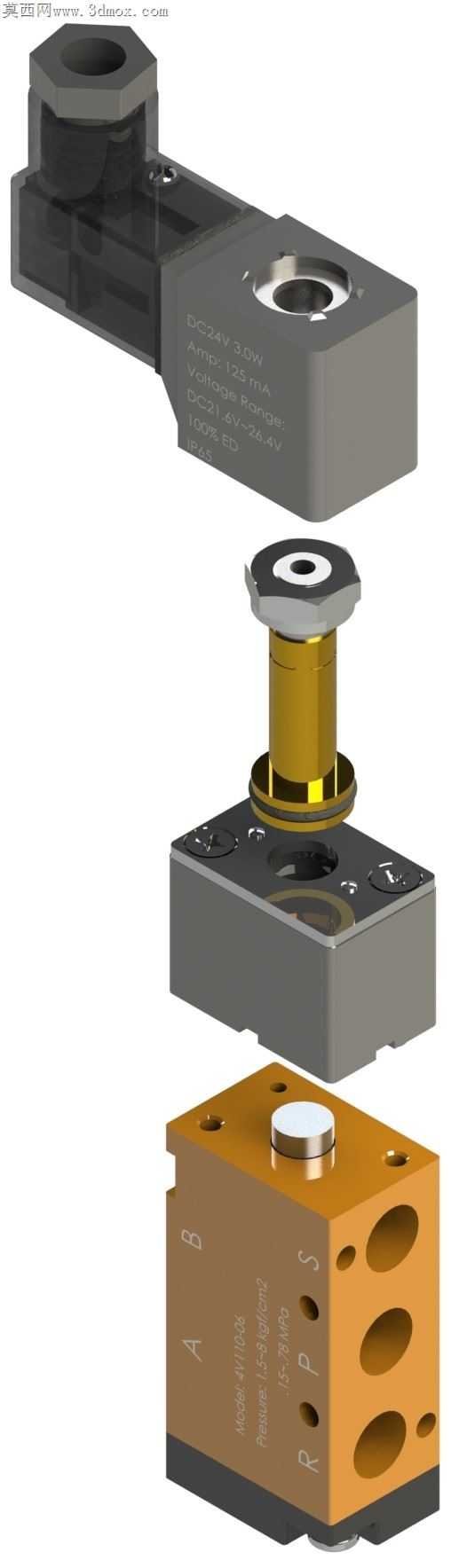

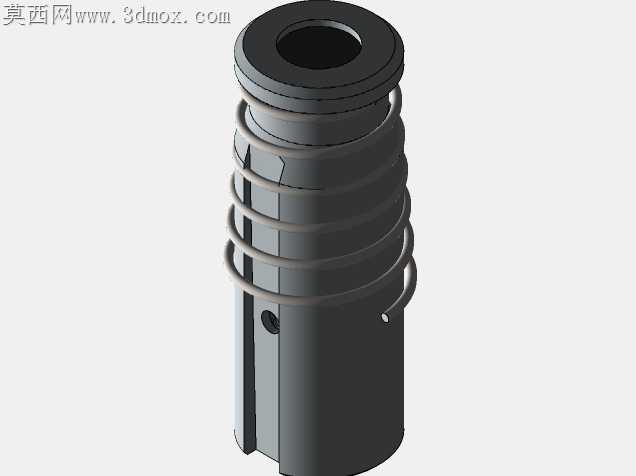

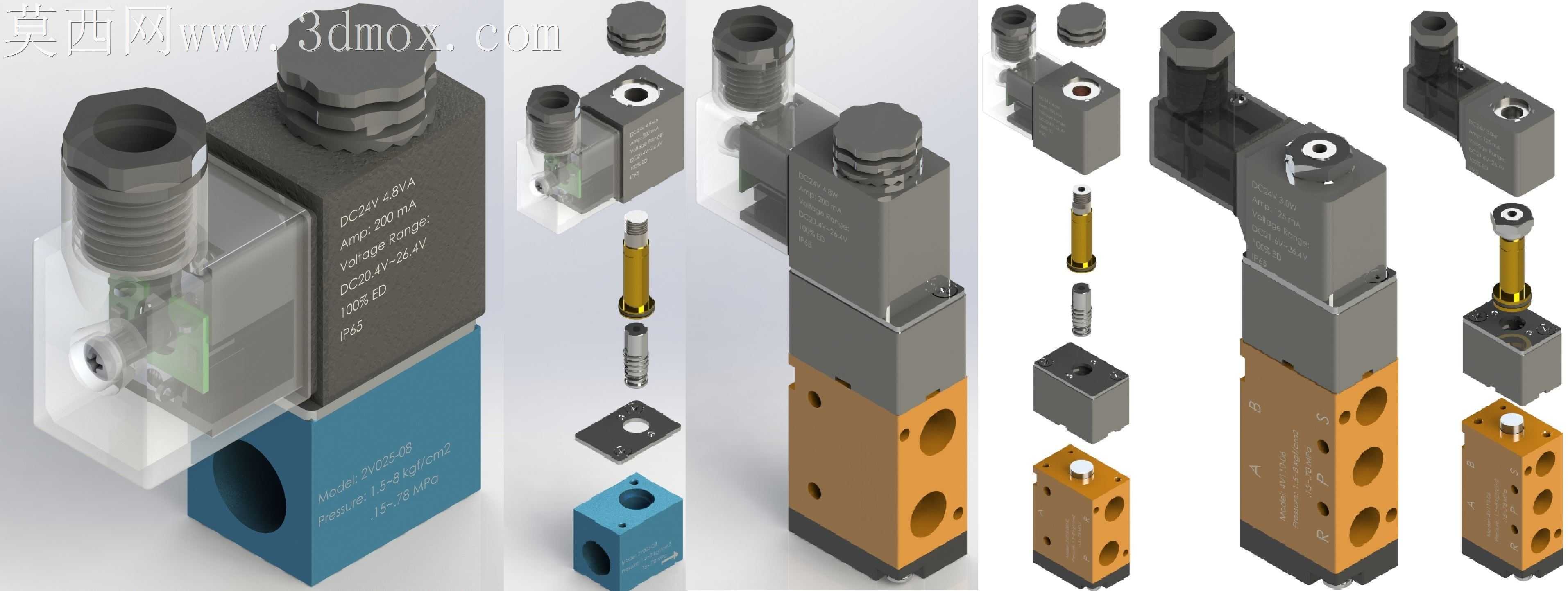

气动电磁阀在产线长期运行时，最容易出现的故障点集中在阀芯卡滞、密封件偏磨、接线端受振松脱这几处，这套拆解式的多通位电磁阀结构，在设计阶段就把这些现场反馈的加工装配痛点揉进了每一处细节里。阀体上的气口采用标准BSPT锥管螺纹，螺纹收尾处特意留了0.8mm的退刀槽，避免攻丝时出现牙型崩缺，装配时生料带缠绕后不会因为螺纹末端的毛刺划破密封层，从根源减少气口处的慢漏问题。阀芯和阀套的配合间隙控制在0.008-0.012mm之间，拆解结构里能看到阀芯表面做了硬质阳极氧化处理，粗糙度控制在Ra0.4以下，长期往复换向不会因为压缩空气里的微量杂质拉出划痕，哪怕气源过滤精度偶尔不达标，也能降低卡滞概率。不同通位的阀体共用同规格的电磁驱动头，线圈部分做了灌封处理，接线端子的插片做了防脱倒刺，装配时插上线束后能卡紧，设备运行时的振动不会导致接线松脱断电。阀体和底座的连接面做了0.1mm的密封槽，适配标准O型圈，不用额外打密封胶，后期维护拆解时不会因为残胶堵塞气路。2通、3通、5通不同规格的阀件安装孔位做了统一适配，同尺寸的安装底座可以互换不同通位的阀件，产线改造时不用重新打孔攻丝，能减少现场改装的工作量。电磁头和阀体的连接采用卡扣加定位销的结构，装配时不用拧多颗螺丝，对准定位销按下就能卡紧，密封面受力均匀不会偏斜，避免单侧压力过大导致的密封件过早磨损。线圈部分的散热槽顺着阀件安装后的气流方向开设，压缩空气流过阀件表面时能带走线圈工作产生的热量，哪怕长时间高频换向，线圈温度也能控制在合理区间，不会因为过热烧毁绝缘层。排气口处预留了消音器安装螺纹，出厂装配时可以直接拧上消音器，降低排气时的噪音，也能阻挡外界灰尘从排气口倒灌进阀体内腔。
